| 產品特性 : | 智能 | 是否進口 : | 否 |
| 產地 : | 深圳 | 加工定制 : | 是 |
| 品牌 : | VOLKE/沃爾克 | 型號 : | WM1-L100-MS-24VDC |
| 測量范圍 : | 0～5%; 0～10%; 0～50% | 測量精度 : | 0.5% |
| 尺寸 : | 螺紋接口：G1/2“; M20X1.5; M27X2 | 重量 : | 1.5 |
| 電源 : | DC24V; DC/AC220V |
油混水控制器，開關量輸出
用于監測水電站、火電廠及大型泵站油系統中的含水量。當油箱、油管路中水含量超過報警設定值時，發出報警信號，提醒值班人員及時檢查系統，確保發電機組安全運行。
特點：
1、混水設定比例報警輸出，報警值可任意設定，調整方便；
2、測量好，工作穩定；
3、傳感器以單片機為核心，實現智能化；
4、產品體積小、功能全，安裝簡便；
5、準確測量出油系統水分含量

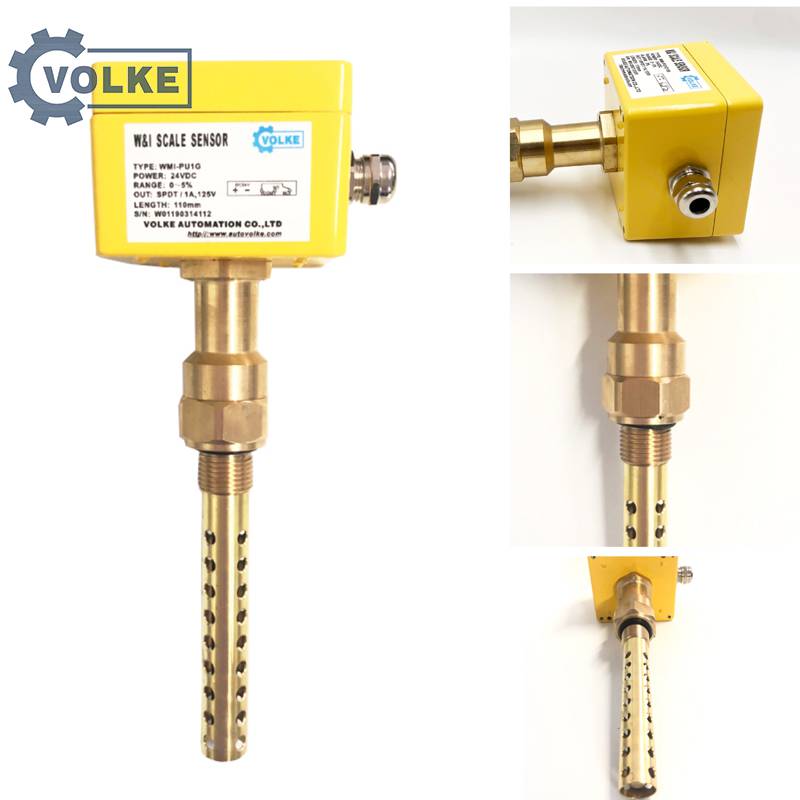

WMI油混水控制器，油水控制器
工作原理：

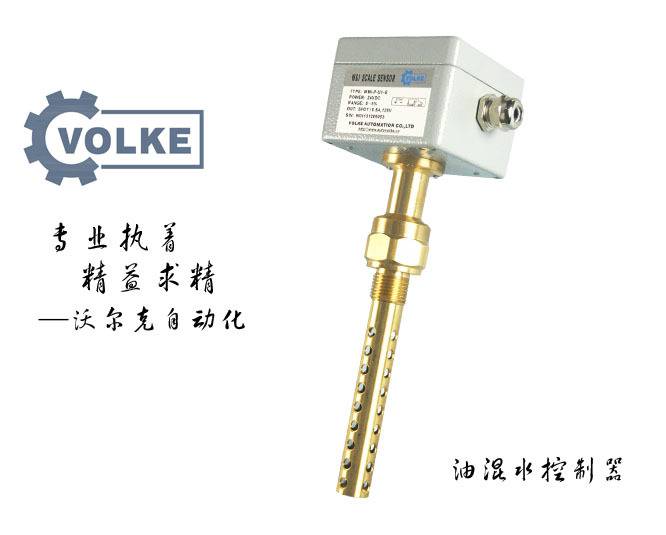

WMI油混水控制器，開關量輸出
由內、外電極(相當于電容兩個極板)及電路部分組成。當油中滲入水后，由于二者介電常數相差很大，根據電容值隨極間介質變化而改變的特性，電容值變化，通過微電路設定油混水比例定值，在混水比例達到設定值時，控制器輸出報警接點信號或模擬量信號。電容式測量方式對比電導率和電極測量反應真實，輸出可靠。
主要技術參數：
介質溫度：0~100℃
測量范圍：0～5%; 0～10%; 0～50%
測量精度：0.5%
工作電壓：DC24V; DC/AC220V
輸出方式：1對開、閉接點
接點容量：1A/24VDC、5A/220VAC
探頭材質：黃銅
工作壓力：≤1.6MPa
螺紋接口：G1/2"; M20X1.5; M27X2
安裝方式：側裝式; 頂裝式
防護等級：IP65
知識擴展：
利用特殊結構實現流體自泵循環效果：水輪發電機組運行時，導軸承高速旋轉，帶動透平油在油槽內轉動。因此，可以利用流體力學原理，設計一種特殊結構的油混水監測裝置，使流動的油液產生自泵效果。原理結構如圖 3，裝置由喇叭形進油口、金屬油管、油路截止閥、四通腔體、排油閥門、差壓變送器、凸形減壓出油口組成。喇叭形進口、凸形減壓出油口緊貼油槽內壁安裝，通過油槽側壁上的進出油孔與金屬油管相聯通，金屬油管、油路截止閥、四通腔體、排油閥門裝于油槽外部，各部件裝配連接并保證密封。金屬油管彎曲部位形狀為弧形，以減少油液流動阻力，工作原理如下。1)正常監測時，油路截止閥開啟、排油閥門關閉，監測裝置內的油與油槽內的油連通。油槽內的油在旋轉設備(例如軸承)的帶動旋轉流動，遇到喇叭形進油口的收縮結構流動速度降低，壓強增大;油槽油流在凸形減壓出油口由于流線增大，流速加快，油液壓強降低。因此，喇叭形進油口和凸形減壓出油口兩者附近產生壓差，成為監測裝置內油的流動動力。只要油槽的油旋轉運動，無需額外動力，監測裝置中的油就可實現自動流動，持續與油槽中的油液循環交換，通過差壓變送器發送 4 ～20 mA 模擬量信號和開關量報警信號給監控系統，實現自動、遠程監控油的含水率。2)在需要排除監測裝置中的異常油液時，可打開油路截止閥、排油閥門，裝置中的油在油槽油的壓力驅動下自動排除。3)需更換或取出差壓變送器時，關閉油路截止閥即可施工，方便易行。
油混水信號器，在表頭上設置有控制器電路板、LED顯示屏、人機界面操作板，其人機界面操作板上設置有開關按鈕、LED顯示量程調節模塊、油混水報警比例調節模塊，其LED顯示屏、LED顯示量程調節模塊.油混水報警比例調節模塊以及信號器中的傳感器部件均與控制器電路板電連接，其控制器電路板還連接設置有一報警器以及多組繼電器，其控制器電路板還通過數據線連接設置有一監測終端。
油混水信號器用于監測水電站、火電廠及大型泵站油系統中的混水或積水量。當油箱、油管路中混水或積水即發出報警信號，提醒值班人員及時檢查系統，確保發電機組安全運行。 裝置采用電容式原理。電容式傳感器由內、外電極(相當于電容兩個極板)及電路部分組成。當油中混水或積水后，由于二者介電常數相差很大，則由內、外電極構成的電容值發生變化。傳感器電路產生一穩幅高頻方波，當電容值發生變化，則方波頻率發生變化，經過對信號的處理放大比較，輸出相應的報警信號。
油混水指示器用來控制和調節各種液體特別適合水和潤滑油等應用場合：1、該型號指示器監測各種油中的含水量當含量超過設點時發出警報信號。2、根據現場需要可以訂做適用于油和其它類型的導電介質乳狀混合物的指示器。3、校準在出廠前完成。4、該指示器基于電容和電解質充電原理來檢測油中混“水”量。5、安裝和拆卸簡便傳感器部件可以通過將連接接頭旋轉1800安裝和卸下。6、傳感部件經過精工細作油中混水的檢測可以到2%以下。7、電氣接線采用屏蔽電纜避免干擾．
