| 加工定制 : | 是 | 品牌 : | 安科瑞 |
| 型號 : | BD-DV | 測量范圍 : | 直流電壓 |
| 測量精度 : | 0.5級 | 精度等級 : | 0.5級 |
| 頻率 : | 45-55Hz | 尺寸 : | 導軌式 |
| 重量 : | 0.2kg | 適用范圍 : | 直流電壓 |
1 概述
BD 系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合 GB/T13850-1998、IEC-688 標準。

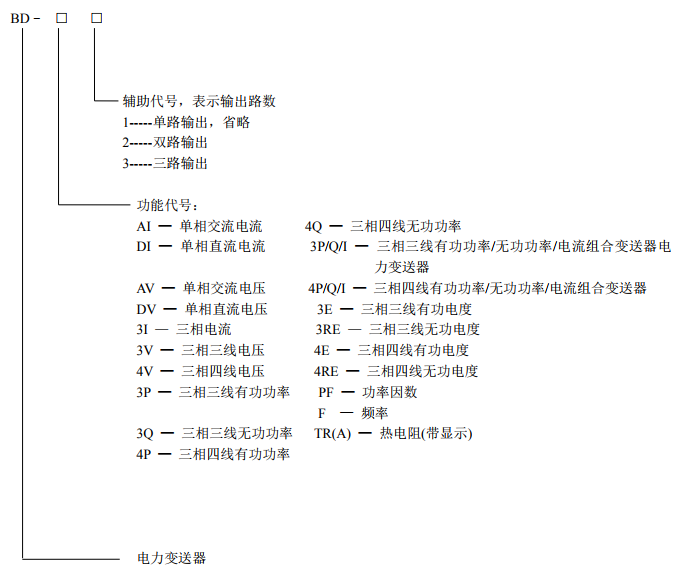

2 型號說明

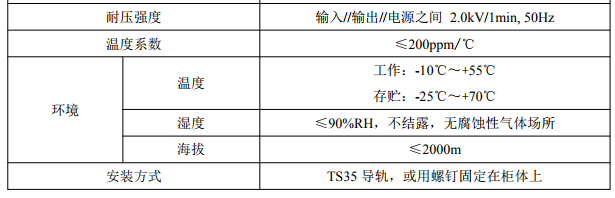

3 通用技術條件
4 產品型號
4.1 電流、電壓變送器
?用途
測量電流、電壓信號，隔離變送輸出模擬信號。
產品規格
BD-AI 交流電流變送器
BD-DI 直流電流變送器
BD-A/V 交流電壓變送器
BD-DV 直流電壓變送器
注：BD-AI/T、BD-A/V/T 采用真有效值測量電路，可對各種正弦或非正弦波正確測量，適用在變頻環境
中。

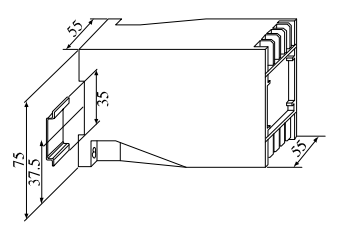

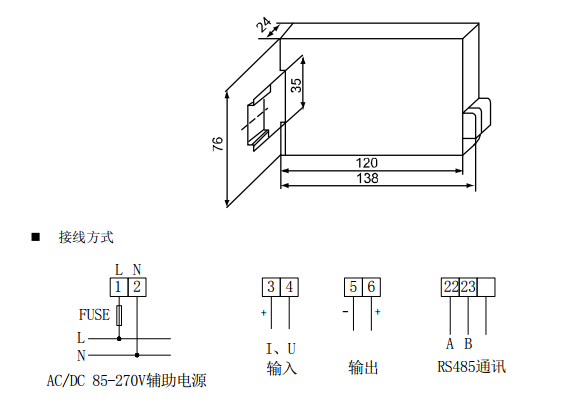

5.外形尺寸
訂貨范例
例 型 號：BD-AI
輔助電源：AC 220V/50Hz
輸 入：AC 0-5A
輸 出：4-20mA
注：僅儀表 BD-AI、BD-A/V 可帶 RS485 通訊功能。
4.2 三相電流、電壓變送器
?用途
測量三相電流、電壓信號，隔離變送輸出三路模擬信號。
產品規格
BD3I3 三相電流變送器
BD3V3 三相三線電壓變送器
BD4V3 三相四線電壓變送器
4.3 熱電阻變送器
?用途
該模塊是輸出回路供電，RTD 輸入，比例輸出 2000V 隔離的 4-20mA 信號。模塊內具有浪涌保護電路，
也適用于惡劣的環境工作。
產品規格
BD-TR

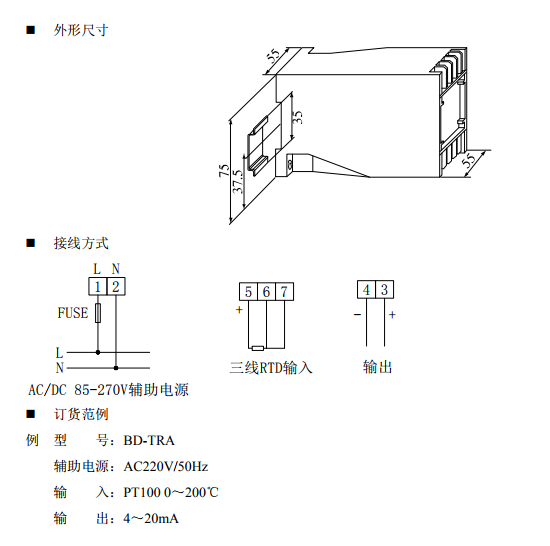

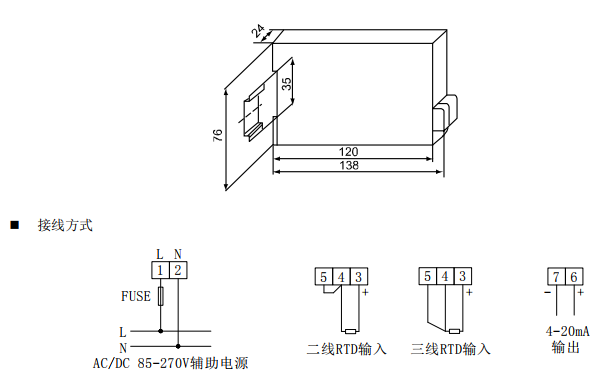

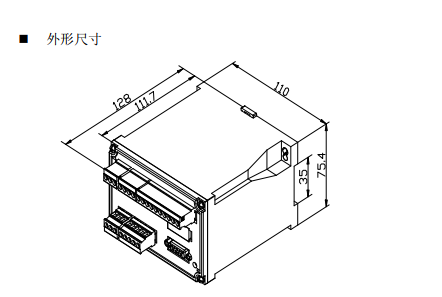

外形尺寸
?訂貨范例
例 型 號：BD-TR/I
輔助電源：AC220V/50Hz
輸 入：PT100 0200
輸 出：420mA
4.4 智能溫度變送器
用途
? ? ? 輸入信號為熱電阻（PT100），并帶有溫度顯示功能，經隔離轉換成標準的模擬量（4-20m 或 0-20mA 或
0-5V 或 0-10V）輸出，既可直接與指針表、數顯表相接，也可以與自控儀表（如 PLC）、各種 A/D 轉換器、
以及計算機系統配接。
產品規格
BDTRA 智能溫度變送器
4.5 功率變送器
用途
能測量有功功率，無功功率，隔離變送輸出模擬信號。
產品規格
BD-3P 三相三線有功功率變送器
BD-3Q 三相三線無功功率變送器
BD-3P/Q/I 三相三線有功功率/無功功率/電流組合變送器
BD-4P/Q/I 三相四線有功功率/無功功率/電流組合變送器
BD-4P 三相四線有功功率變送器
BD-4Q 三相四線無功功率變送器
訂貨范例
例 型 號：BD-3P
輔助電源：AC220V/50Hz
輸 入：電流 5A 電壓 100V 功率 866W
輸 出：420mA 對應 0866W

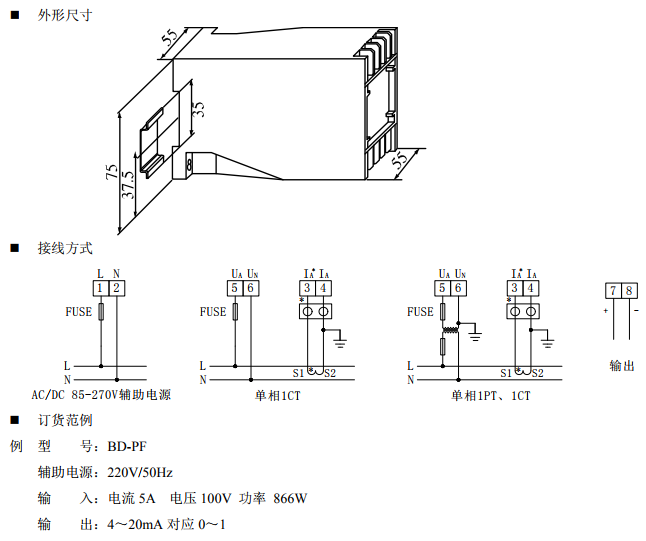

4.6 功率因數變送器
用途
用于測量單、三相系統的功率因數，經隔離變換成直流信號輸出，供遠動裝置，計算機，自動化控制系統作信息輸入，廣泛應用于電力系統場合。
產品規格
BD-PF
外形尺寸

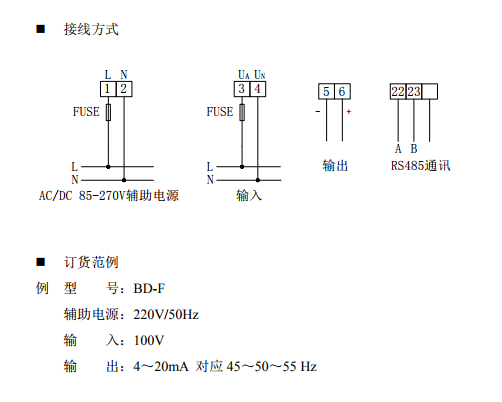

4.7 頻率變送器
?用途
可測量工頻頻率，將頻率變換為線性輸出的直流信號，隔離輸送給遠動裝置、計算機、巡檢等。
產品規格
BD-F
外形尺寸
?4.8 多電量數字變送器
用途
將電力系統中的電度量轉換成高線性比例輸出的脈沖量。該變送器帶 RS485 通訊接口，采用 Modbus 協議，可輸出三相電流、電壓、有功功率、無功功率、頻率、功率因數、有功電度、無功電度等數字量，14路模擬量可選，兩路電能脈沖輸出。
產品規格
BD-3E 三相三線多電量數字變送器
BD-4E 三相四線多電量數字變送器
BD-4EA 組合式多功能電力儀表

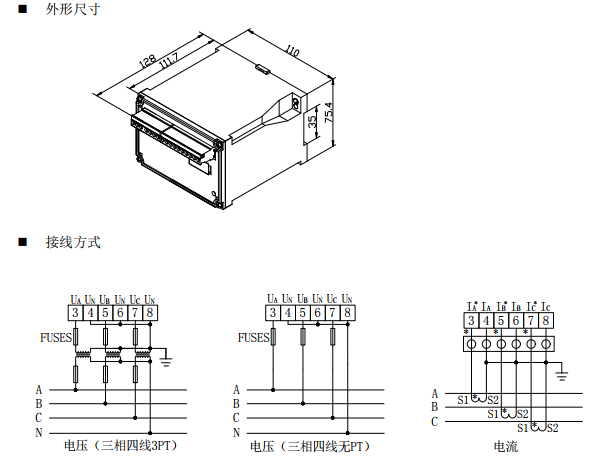

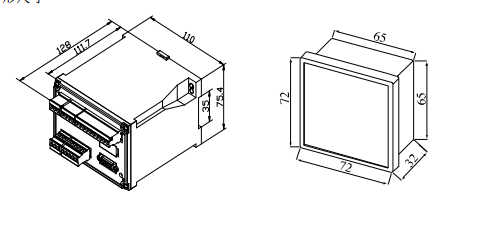

外形尺寸

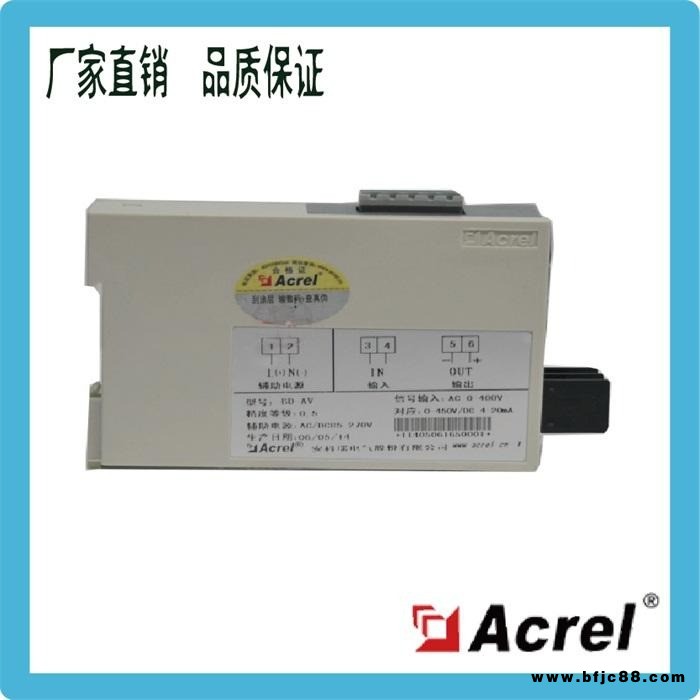

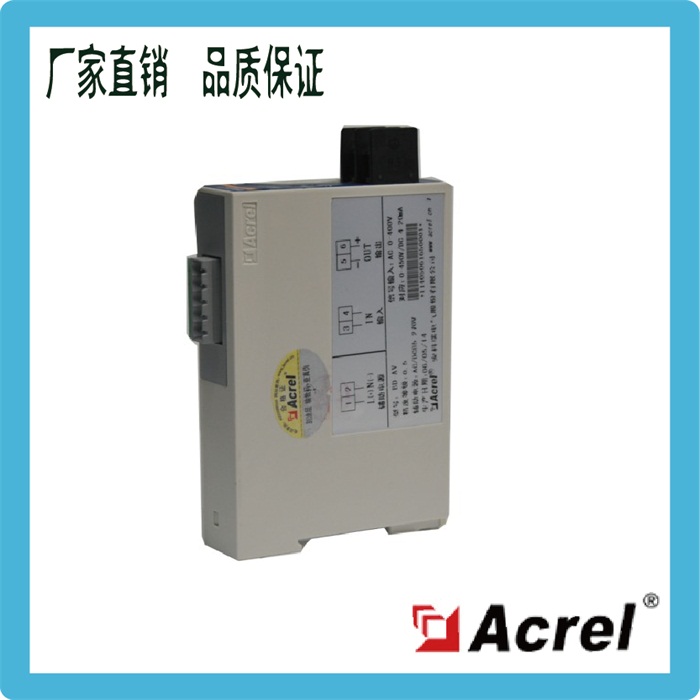

產品圖片：
