| 品牌 : | DSC 博希閥門 | 型號 : | FS08F FS12F FS6F系列 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 種類 : | 浮球式 | 公稱通徑 : | 15-100（mm） |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 膨脹式 |
| 類型(通道位置) : | 直通式 |

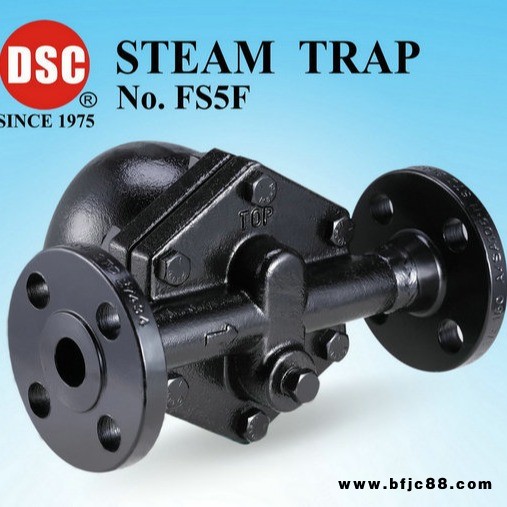

浮球式蒸汽疏水閥FS5F系列? ?鑄鋼 進口 國標 DSC疏水閥詳細介紹
a.不可使用于過熱蒸汽。
b.適用于前端有控制閥或電磁閥的制程中使用。
c.前端有控制閥或電磁閥的制程，控制閥或電磁閥關閉，
e.蒸汽驟冷，易產生真空，要加裝真空破除器，避免前端冷凝水，瞬間開啟閥門造成水錘，打壞疏水閥。
f.頂蓋上具有檢查孔，可另加裝檢查凡爾，可立知該疏水閥正常與否。
g.零件采用不銹鋼及硬化鉻鋼閥座，耐磨抗蝕。
h.開機時可排大量不凝結氣體。
i.小口徑系列可加裝分散器，防止水錘沖擊。
j.抗背壓能力強，適合回收系統使用。
k.連續排水噪音小。體積大，不耐凍。裝置時需水平，不能歪斜。
NO.FS2F系列疏水閥排水量表
?
?
?浮球式蒸汽疏水閥FS5F系列? ?鑄鋼 進口 國標 DSC疏水閥
NO.FS5F系列疏水閥材質表
外殼 | ASTM A216 WCB?鑄鋼 |
浮球 | 不?銹?鋼 |
機械結構 | 不?銹?鋼 |
閥?座 | 硬化鉻鋼 |
排氣閥 | 不?銹?鋼 |
感熱單元 | 不?銹?鋼 |
墊片 | 非石綿 |
螺絲 | A193-B7?合金鋼 |
螺帽 | A194-2H?合金鋼 |
浮球式蒸汽疏水閥FS5F系列? ?鑄鋼 進口 國標 DSC疏水閥
No. FS5??系列?尺寸單位?(MM).?? 高操作壓力?(KG/CM2) .重量?(KG)
?
NO.FS2F-FS08F | 型號 | 口徑* | A | B | C | D | E | H | 高操作壓力 | 重量 |
FS2F | nth="12" day="30" islunardate="False" isrocdate="False" w:st="on">15. nth="12" day="30" islunardate="False" isrocdate="False" w:st="on">20. nth="12" day="30" islunardate="False" isrocdate="False" w:st="on">25 | 215 | 68 | 68 | 174 | 20 | 100 | 17 | 8 | |
FS5F | 25.32 | 215 | 92 | 68 | 201 | 20 | 135 | 30 | 11 | |
FS6F | 32.40 | 285 | 100 | 85 | 242 | 40 | 140 | 30 | 22 | |
FS8F | 40.50 | 310 | 120 | 103 | 289 | 40 | 155 | 30 | 31 | |
FS08F | 40.50 | 310 | 170 | 103 | 352 | 43 | 155 | 30 | 36 | |
FSH12F | 80.100 | 500 | 275 | 225 | 408 | 103 | 210 | 30 | 108 |
*JIS 10K?法蘭為標準規格，若需其他規格，請洽工廠。
?
