| 加工定制 : | 是 | 型號 : | X43T |
| 品牌 : | 博希閥門 | 材質 : | 鑄鋼 不銹鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN15-300 |
| 結構形式 : | 填料式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通 | 適用介質 : | 油品 |

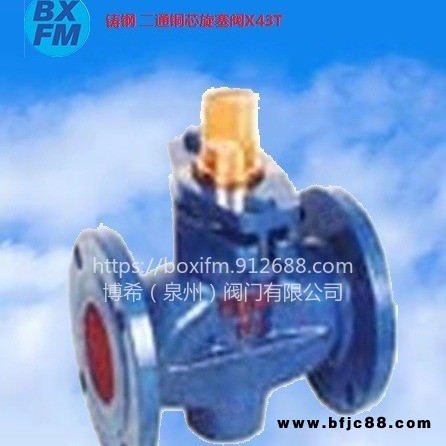

二通銅芯旋塞閥X43T概述
X43T二通銅芯旋塞閥是一種用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。旋塞閥的塞體為圓柱體，與閥體的圓孔面配合組成密封副。旋塞閥是歷***使用***早的一種閥門，其結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，我廠生產的X43F46型襯氟旋塞閥內部全部為四氟材料，密封性極好且不容易磨損，使用介質***。
1、適用于經常操作，啟閉迅速、輕便。 2、流體阻力小。 3、結構簡單，相對體積小，重量輕，便于維修。 4、密封性能好。5、不受安裝方向的限制，介質的流向可任意。 6、無振動，噪聲小。 3注意事項設計管路時需要保留閥柄旋轉的位置。4規格型號DN15——DN200，法蘭為***法蘭（10KG、16KG、25KG）
二通銅芯旋塞閥X43T詳細資料：
X43T-1.0二通銅芯旋塞閥X43T二通銅芯旋塞閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保.主要性能規范適用介質水、蒸汽、油品,工作溫度（℃）≤100
X43T二通銅芯旋塞閥,銅芯法蘭旋塞閥,二通法蘭式旋塞閥結構
X43T二通銅芯旋塞閥,銅芯法蘭旋塞閥,二通法蘭式旋塞閥主要材質
產品特性: 銅芯旋塞閥 型號: X43T 品牌: 金豪閥 材質: 鑄鋼 連接形式: 法蘭
加工定制: 是 公稱通徑: 50mm 結構形式: 緊定式 壓力環境: 常壓
工作溫度: 常溫 標準: *** 流動方向: 單向
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X43T-1.0 | 鑄鐵 | 鑄銅 | 鑄鐵 | 油浸石棉盤根 柔性石墨 |
X43T二通銅芯旋塞閥主要性能規范
型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質
| 工作溫度（℃） | |
殼體 | 密封 | ||||
X43T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
X43T二通銅芯旋塞閥,銅芯法蘭旋塞閥,二通法蘭式旋塞閥主要尺寸
型號 | 公稱通徑 | 尺寸 | |||||||||
L | D | D1 | D2 | f | b | z-φd | □s | h | H | ||
X43T-1.0 | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 |
20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | |
25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | |
32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | |
40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | |
50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 | |
