| 加工定制 : | 是 | 型號 : | ?X14T-1.0 |
| 品牌 : | 博希閥門 | 材質 : | 鑄鐵 不銹鋼 |
| 連接形式 : | 螺紋 | 公稱通徑 : | DN15-100 |
| 結構形式 : | 填料式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通 | 適用介質 : | 蒸汽 |

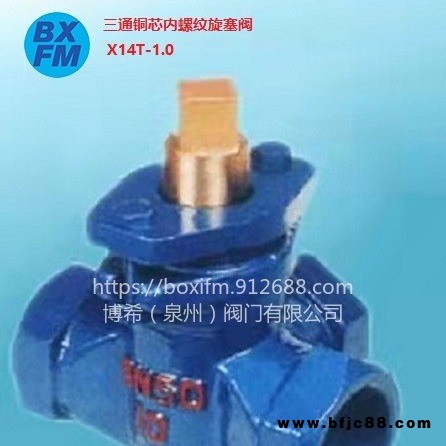

三通銅芯內螺紋旋塞閥 X14T-1.0型號規格
型號
| 公稱壓力 PN（MPa）
| 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | ||||
X14T-1.0 | 1.0 | 1.5 | 1.1 | 水、蒸汽、油品 | ≤100 |
三通銅芯內螺紋尺寸表
公稱通徑 DN（mm） | 管螺紋 G | 尺寸（mm） | |||
H | L | h | □S | ||
15 | 1/2 | 117 | 85 | 30 | 12 |
20 | 3/4 | 126 | 90 | 34 | 16 |
25 | 1 | 160 | 110 | 42 | 18 |
32 | 11/4 | 176 | 130 | 48 | 18 |
40 | 11/2 | 210 | 150 | 64 | 26 |
50 | 2 | 238 | 170 | 76 | 28 |
65 | 21/2 | 250 | 220 | 80 | 30 |
80 | 3 | 340 | 250 | 115 | 38 |
100 | 4 | 350 | 300 | 125 | 42 |
三通銅芯內螺紋旋塞閥 X14T-1.0的主要零件
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X14T-1.0 | 鑄鐵 | 鑄銅 | 鑄鐵 | 油浸石棉盤根柔性石墨 |
