| 加工定制 : | 是 | 型號 : | X13W 系列 |
| 品牌 : | 博希閥門 | 材質 : | 不銹鋼 鑄鋼 |
| 連接形式 : | 螺紋 | 公稱通徑 : | DN15-100 |
| 結構形式 : | 填料式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通 | 適用介質 : | 水 |

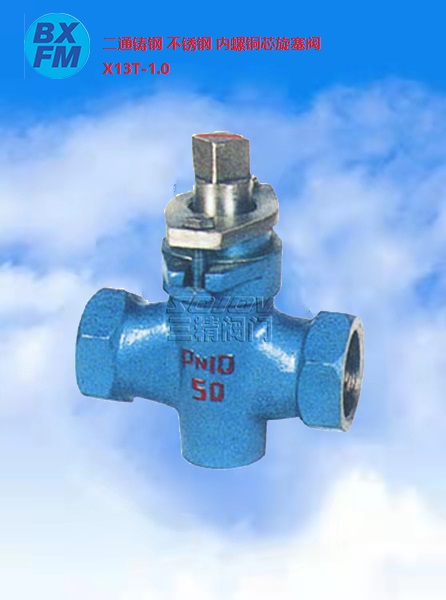

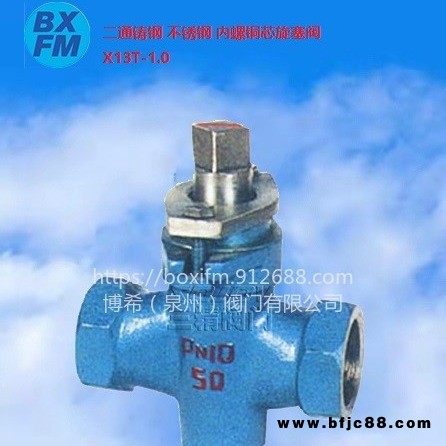

X13W二通不銹鋼旋塞閥概述：
旋塞閥的啟閉件是一個有孔的圓柱體，繞垂只于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥的主要供開啟和關閉管道和設備介質之用，廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、暖通行業以及一般工業中。
二通內螺紋不銹鋼型號規格
型號 | 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
殼體 | 密封 | ||||
X13W-1.0P | 1.0 | 1.5 | 1.1 | *酸、*酸 | ≤250 |
二通內螺紋不銹鋼尺寸表
公稱通徑 DN（mm）
| 管螺紋 G | 尺寸（mm） | ||||
L | □S | □S1 | h2 | H | ||
15 | 1/2 | 85 | 30 | 12 | 26 | 99 |
20 | 3/4 | 90 | 36 | 16 | 34 | 124 |
25 | 1 | 110 | 46 | 18 | 38 | 133 |
32 | 11/4 | 130 | 55 | 18 | 45 | 152 |
40 | 11/2 | 150 | 60 | 26 | 55 | 212 |
50 | 2 | 170 | 75 | 28 | 74 | 260 |
65 | 21/2 | 220 | 90 | 32 | 82 | 295 |
80 | 3 | 250 | 105 | 36 | 125 | 327 |
100 | 4 | 300 | 140 | 46 | 135 | 425 |
X13W-1.0P二通內螺紋不銹鋼主要零件
零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
X13W-1.0P | 不銹鋼 | 不銹鋼 | 不銹鋼 | 油浸石棉盤根 柔性石墨 |
