| 加工定制 : | 否 | 型號 : | X41F46 |
| 品牌 : | 博希閥門 | 材質 : | 襯氟 |
| 連接形式 : | 法蘭 | 公稱通徑 : | 15-250mm |
| 結構形式 : | 填料式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通 | 適用介質 : | 各種高腐蝕化學介質 |
博希始終遵循“以質量求信譽?以先進贏客戶”的經營宗旨,以更求實的精神,更優質的產品,更完善的服務去創造一個現代化的企業?
主導產品:自由浮球式疏水閥?熱動力式疏水閥?倒吊桶式疏水閥?可調雙金屬片式疏水閥?杠桿浮球式疏水閥、高溫高壓式疏水閥.付旁路凡而蒸汽疏水閥。
博希閥門公司的產品 美標 德標 國標：截止閥 不銹鋼截止閥 球閥 不銹鋼球閥 柱塞閥 旋塞閥 閘閥 蝶閥 針型閥 減壓閥 電動閥裝置 焊接 螺紋等等。

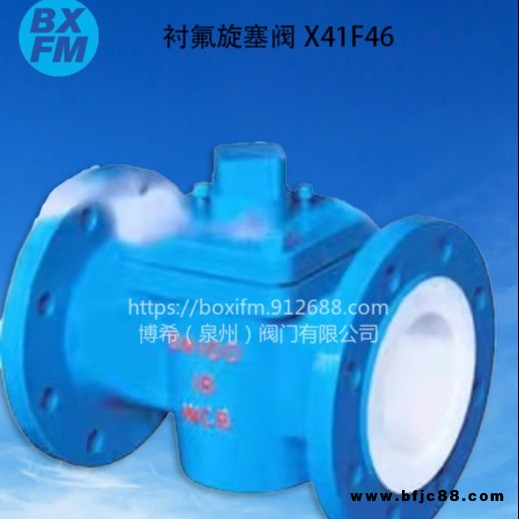

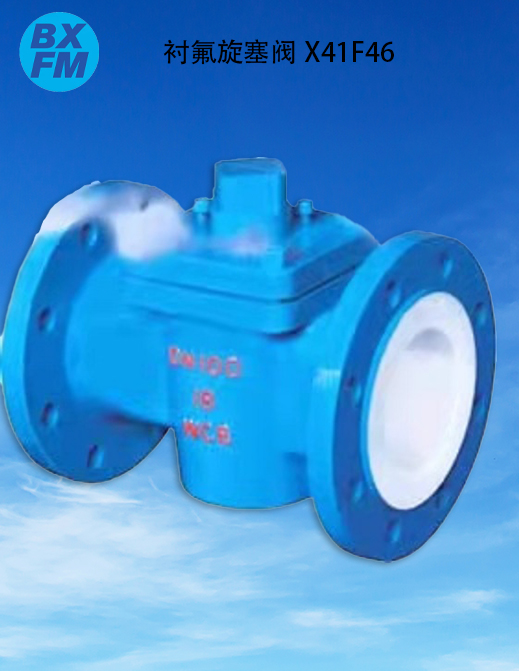

襯氟法蘭旋塞閥X41F46特點及用途
FEP(F46)、PCTFE(F3)襯氟旋塞閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP襯氟旋塞閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟法蘭旋塞閥X41F46主要零件材料及標準
零件名稱 | 材 料 | 技術規范 | |
閥體 | 鑄鐵、鑄鋼、不銹鋼、內襯F46 、F3 | 設計標準 | GB12240 |
塞子 | 灰鑄鋼、鑄鋼、不銹鋼、內外襯F46 、F3 | 結構長度 | GB12221 |
閥蓋 | 灰鑄鋼、鑄鋼、不銹鋼 | 法蘭標準 | JB/T79-78 |
填料 | F4 | GB9113.1-26 | |
檢驗試驗 | GB/T13927 | ||
驅動方式 | 手動、電動、氣動、蝸輪 | ||
外型與連接尺寸
公稱通徑 | PN1.0(MPa)主要外形尺寸和連接尺寸(mm) | 參考值 | 重量 | |||||||
DN | L | D | D1 | D2 | f | b | Z-Φd | Do | H | ㎏ |
20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-Φ14 | 160 | 95 | 7 |
25 | 160 | 115 | 85 | 65 | 3 | 14 | 4-Φ14 | 160 | 98 | 8 |
32 | 170 | 135 | 100 | 70 | 3 | 16 | 4-Φ18 | 220 | 113 | 10 |
40 | 180 | 145 | 110 | 80 | 3 | 18 | 4-Φ18 | 250 | 135 | 15 |
50 | 210 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 250 | 140 | 18 |
65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 300 | 145 | 25 |
80 | 250 | 195 | 160 | 135 | 3.5 | 22 | 4-Φ18 | 330 | 205 | 35 |
100 | 275 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 350 | 240 | 46 |
125 | 310 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 400 | 260 | 65 |
150 | 350 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 600 | 290 | 90 |
200 | 457 | 335 | 295 | 265 | 4.5 | 30 | 8-Φ23 | 800 | 330 | 160 |
250 | 533 | 390 | 350 | 320 | 4.5 | 32 | 12-Φ23 | 900 | 380 | 230 |
