| 品牌 : | 博希閥門 | 材質 : | 不銹鋼 鑄鋼 |
| 型號 : | Y42X/F/SD | 連接形式 : | 法蘭 |
| 適用介質 : | 水 蒸汽 | 公稱通徑 : | DN15-500 |
| 結構形式 : | 活塞式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 美標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形態 : | 膨脹式 |
| 類型(通道位置) : | 直通式 |

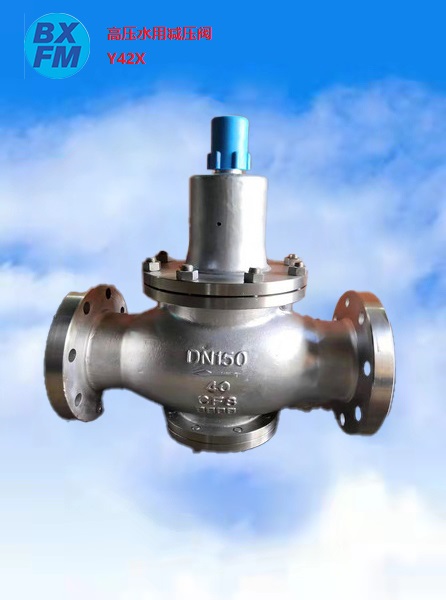

不銹鋼彈簧活塞式水用減壓閥 進口 國標 Y42X/F/SD
Y42X、Y42F、Y42SD 水用減壓閥』適用于各種輕重工業及樓宇管道?！綴42X、Y42F、Y42SD 水用減壓閥】***應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
產品名稱 | 彈簧活塞式水用減壓閥 |
產品型號 | Y42X、Y42F、Y42SD |
公稱通徑 | DN15-400 |
壓力范圍 | 1.6MPa-16.0MPa |
閥體材質 | 鑄鋼，不銹鋼 |
Y42X/F/SD彈簧活塞式水用減壓閥簡介：Y42X型彈簧活塞式減壓閥產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可
在通常的冷熱水管網中，起減壓穩壓作用。是一種以活塞代替膜片的壓力調節閥。此膜片式提高壽命三倍以上。口徑小開DN50的建議選用Y1 10和Y1 16(螺紋連接)的隔膜型減壓閥：口徑大于等于DN50的建議選用Y42X(法蘭連接)的活塞型減壓閥。該類閥門屬于可調節型減壓閥，閥后的壓力可根據需要調節，投入使用后閥后壓力始終減至并穩定在設定值，不因閥前壓力、流量的波動而改變。閥門選材***，***，使用壽命長。

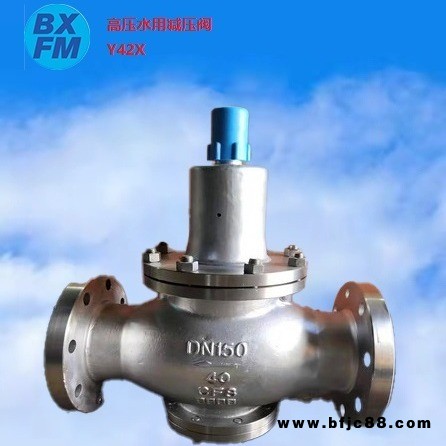

不銹鋼彈簧活塞式水用減壓閥 進口 國標 Y42X/F/SD
Y42X/F/SD彈簧活塞式水用減壓閥主要技術參數和性能指標：
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
***小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
滲漏量 | GB12245-1989 | |||||
*：殼體試驗不包括膜片、頂蓋
Y42X/F/SD彈簧活塞式水用減壓閥主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥盤 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座 導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
Y42X/F/SD彈簧活塞式水用減壓閥流量系數(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
Y42X/F/SD彈簧活塞式水用減壓閥外形尺寸： 1、外形尺寸(PN1.6-4.0)：單位：mm
公稱通徑DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
外形尺寸(PN6.4-16.0)：單位：mm
公稱通徑 DN | 外 形 尺 寸 | |||
L |
H |
H1 | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950
| 780 | 495 | |
