品牌 : | MJV/閩嘉閥 | 型號 : | 國標Y型截止閥 J45W不銹鋼Y型截止閥廠家 |
材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
訂貨號 : | 100(mm) | 加工定制 : | 是 |
貨號 : | 400 | 種類 : | DDCV雙瓣式 |
結構形式 : | 蝶式 | 公稱通徑 : | 25 |
適用介質 : | 水 | 形態 : | 蝶式 |
壓力環境 : | 常壓 | 標準 : | 國標 |
流動方向 : | 單向 | 驅動方式 : | 電磁 |
工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
規格 : | 100 | 是否跨境貨源 : | 否 |

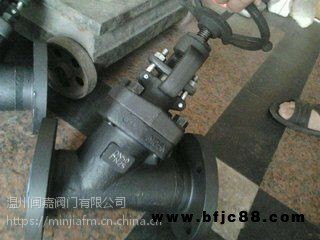

Y型截止閥
?法蘭鋼制Y型截止閥(歐電閥門)適用于公稱壓力P6~6.4Mpa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上面,切斷或接通介質。適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、氣動。
種類
1.按閥桿螺紋的位置分:外螺紋式、內螺紋式 。
2.按介質的流向分:直通式、直流式。
3.按密封形式分:填料密封截止閥和波紋管密封截止閥。
直通式是 常見的結構,但其流體的阻力。直流式流體阻力較小,多用于含固體顆粒或粘度大的流體。
波紋管密封截止閥采用波紋管密封的設計,完全消除了普通閥門閥桿填料密封老化快易泄露的缺點,不但提高了使用能源效率,增加生產設備安全性,減少了維修費用及頻繁的維修保養,還提供了清潔安全的工作環境。
Y型截止閥優點
1.產品結構合理、密封可靠、性能優良、造型美觀,制造和維修比較方便;
3.工作行程小,啟閉時間短。
4.密封面推焊司太立硬質合金、耐磨、耐腐、抗摩擦性能好,使用壽命長;
5.閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能;
6.可采用雙重密封(含波紋管設計),往復試驗10000次無故障,性能更可靠防止外漏現象;
7.閥桿升降位置指示,更直觀;
8.零件材質,法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要。
缺點
1、流體阻力大,開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
嚴格按照標準
GB/T 12233
GB/T 12235
DIN 3356
ANSI B16.10
等先進標準
工作原理
Y型截止閥是使用 廣泛的一種閥門,它之所以廣受歡迎,是由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中低壓,而且適用于高壓。它的閉合原理是,依靠閥杠壓力,使閥瓣密封面與閥座密封面緊密貼合,阻止介質流通。截止閥只許介質單向流動,安裝時有方向性。Y型截止閥的結構長度大于閘閥,同時流體阻力大,長期運行時,密封可靠性不強。
