| 品牌 : | 溫州閩嘉閥門 | 型號 : | 氧氣不銹鋼加長桿截止閥 |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | DN125 | 3C閥門類別 : | 工業 |
| 壓力環境 : | 高壓 | 驅動方式 : | 手動 |
型號：JY41W
口徑：15～400MM
壓力：1.6～4.0Mpa
溫度：常溫
材料：碳鋼,不銹鋼,青銅,銅,硅黃銅
設計標準：JB,GB,ANSI,BS,API,ISO,DIN,NF

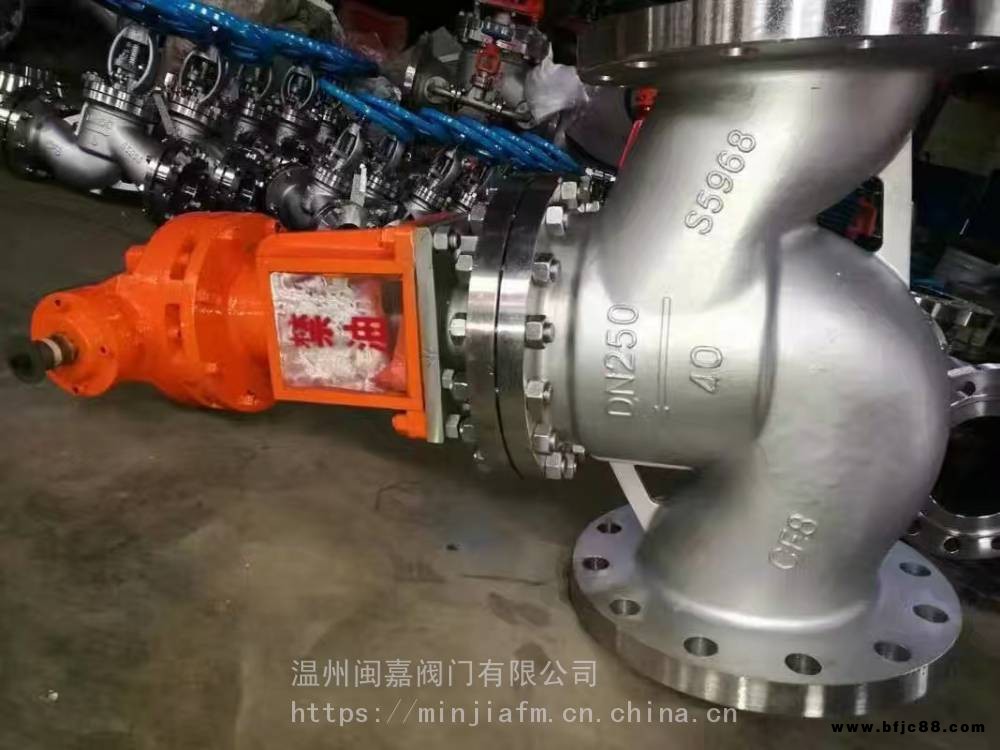

氧氣專用截止閥
型號有
JY41W-10T,JY41W-25T,JY41W-40T,JY41W-10P,JY41W-25P,JY41W-40P
氧氣專用截止閥
氧氣專用截止閥是氧氣管網專用閥門的一種.它除了具有普通截止閥功能外還具有阻燃性好,導電性能好,傳熱快,結構緊湊,防油,安全可靠等特點.隨著冶金工業的發展.氧氣專用截止閥與氧氣專用球閥一起被廣泛應用于鋼鐵,冶金,醫藥,化工等行業.
主要性能規范
公稱壓力 | 1.6 | 2.5 | 4 |
水壓強度試驗壓力Mpa | 2.4 | 3.75 | 6 |
水壓密封試驗壓力Mpa | 1.76 | 2.75 | 4.4 |
氣壓強度試驗壓力Mpa | 1.76 | 2.75 | 4.4 |
氣壓密封試驗壓力Mpa | 1.76 | 2.75 | 4.4 |
工作壓力Mpa | 1.6 | 2.5 | 4 |
工作溫度 | -20~150℃ | ||
適用介質 | 氧氣,氮氣,空氣等 | ||
主要零件材料
零件名稱 | 殼體 | 球體 | 閥桿 | 手柄 | 墊片,填料密封圈 |
材料 | 16-4硅黃銅 | 不銹鋼或銅合金 | 不銹鋼 | 碳鋼 | 聚四氟乙烯 |
主要外形及結構尺寸
公稱壓力 | 公稱直徑DN(mm) | Do | D | D1 | D2 | K | L | F | F1 | C | Z-d | H |
1.6 | DN32 | 125 | 135 | 78 | / | 100 | 180 | 2 | / | 16 | 4-φ18 | 312 |
DN40 | 160 | 145 | 85 | / | 110 | 200 | 3 | / | 16 | 4-φ18 | 328 | |
DN50 | 180 | 160 | 100 | / | 125 | 230 | 3 | / | 16 | 4-φ18 | 450 | |
DN65 | 320 | 180 | 120 | / | 145 | 290 | 3 | / | 18 | 4-φ18 | 530 | |
DN80 | 360 | 195 | 135 | / | 160 | 310 | 3 | / | 20 | 8-φ18 | 560 | |
DN100 | 400 | 215 | 155 | / | 180 | 350 | 3 | / | 20 | 8-φ18 | 618 | |
DN125 | 450 | 245 | 185 | / | 210 | 400 | 3 | / | 20 | 8-φ18 | 675 | |
DN150 | 450 | 280 | 210 | / | 240 | 480 | 3 | / | 24 | 8-φ23 | 743 | |
DN200 | 450 | 335 | 295 | / | 295 | 600 | 3 | / | 26 | 12-φ23 | 850 |
