| 品牌 : | 溫州閩嘉閥門 | 型號 : | Z41PO-16C 襯氟閘閥 |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | 15-1000 | 適用介質 : | 水 |
| 流動方向 : | 雙向 | 驅動方式 : | 電磁 |
| 用途 : | 排污 | 壓力環境 : | 高壓 |
| 類型(通道位置) : | 直通式 | 介質溫度 : | 100 |
| 工作壓差 : | 100 |

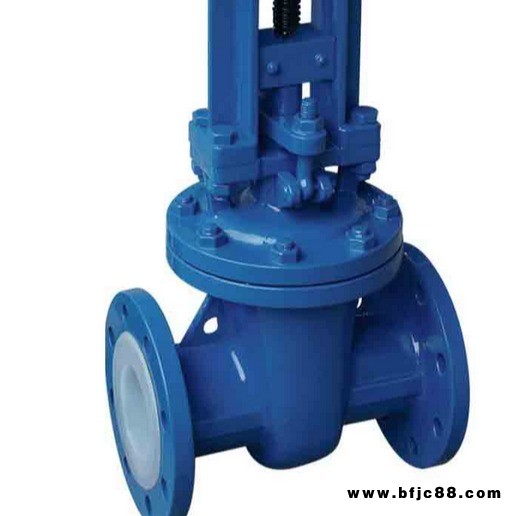

一：Z41PO-16C襯氟閘閥結構采用全新設計，腔內所有零部件均采用聚四氟乙烯襯里結構，閘板采用帶桿結構，解決了普通暗桿閘閥顆粒、纖維狀介質沉積在螺桿槽內而引起的操作不便或卡死等現象，該襯氟閥門安裝位置不受任何限制，與普通暗桿閘閥相比，本系列產品具有以下特點：
A、產品連接件少，整體鋼性好；
B、截流速度快；
c、體型小巧，外形美觀；
d、開度限位機構方便、靈活、精確；
E、操作簡單、省力，維修方便；
F、流體阻力小，密封面受介質的沖蝕小；
G、介質流向不受限制，不擾流，不降低壓力。
Z41PO襯氟閘閥襯里材料：PTFE（F4）、FEP（F46）、PFA、PO等。
二：Z41PO襯氟閘閥選材、檢驗等嚴格按照GB12234-89、GB139727-92等的標準，結構長度和法蘭連接分別按照GB12221、ANSIB16.10、GB9113、JB/T78、ANSIB16.5的標準規定。
設計標準：HG/T3704
結構長度：GB/T12221-89ANSIB16.10
法蘭標準：JB/T79-1994、GB9113.1-2000、ASME/ANSI16.5a
公稱壓力：1.0、1.6、2.5MPa、Class150、300Lb
檢驗試驗：JB/T9092-1999、GB/T13927API598
驅動方式：手動、電動、氣動等操作方式。
