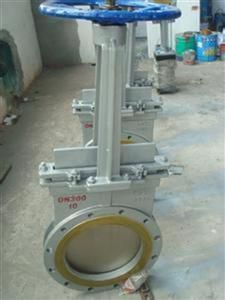

| 品牌 : | 溫州閩嘉閥 | 型號 : | PZ573W-10P傘齒輪不銹鋼刀型閘閥 |
| 連接形式 : | 法蘭 | 主體材料 : | 不銹鋼 |
| 公稱通徑 : | 250 | 適用介質 : | 各種高腐蝕化學介質 |
| 材質 : | 碳鋼 | 密封形式 : | 硬密封型 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 安全 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN300 |
一、PZ573W傘齒輪傳動刀型閘閥概述：
1.公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.公稱通徑：DN50～500mm NPS 2"～20"
3.適用溫度：-38～＋200℃（具體溫度范圍視密封副材質和介質性質而定） ?4.連接法蘭：ANSI B16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS
5.主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
6.密封型式：硬密封、軟密封
7.泄漏量：硬密封：D級（液體0.1×DN mm3／s）軟密封：A級 （零泄漏）
8.配套附件：安裝法蘭
二、PZ573W傘齒輪傳動刀型閘閥特點：
1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。
4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
5、傘齒輪對夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面, 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板?刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝。
?
??
