| 品牌 : | 溫州閩嘉閥 | 型號 : | 316L暗桿刀型閘閥 |
| 連接形式 : | 法蘭 | 主體材料 : | 不銹鋼 |
| 公稱通徑 : | 250 | 適用介質 : | 各種高腐蝕化學介質 |
| 材質 : | 碳鋼 | 密封形式 : | 硬密封型 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 安全 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN300 |

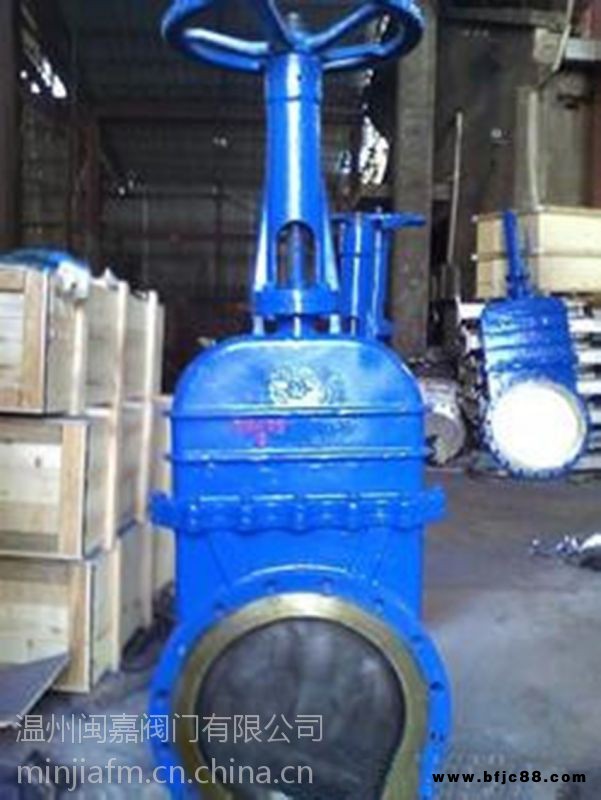

1、Z673X——6、10、16刀型閘閥（煤漿閥）適用于煤粉、煤炭、糖漿、污水，是造紙行業一種理想的密封閥門，在管道上作調節和節流使用，可在任意位置安裝。
2、性能規范：
公稱通徑DN（mm） | 50～300 | 350～450 | 500～1000 |
公稱壓力PN（MPa） | 1.0 | 1.0 | 1.0 |
強度試驗壓力（MPa） | 1.5 | 1.5 | 1.5 |
密封試驗壓力（MPa） | 1.1 | 1.1 | 1.1 |
介質溫度 | ≤120℃ | ||
介質 | 煤漿、煤粉、泥漿、糖漿、污水 | ||
二、主要結構與特點：
本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。
本閥結構特點：
1、 采用對夾式結構，體積小，重量輕。
2、 完全敞開的通道，可以防止介質在閥內沉積。
3、 新研制的U型封圈，可以保證閥門的良好密封性。
4、 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
5、 流阻小。
6、 安裝維修方便。
