| 品牌 : | 溫州閩嘉閥門廠 | 型號 : | 氣動保溫球閥 |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | 200 | 3C閥門類別 : | 工業 |
| 適用介質 : | 水 | 密封形式 : | 硬密封型 |
| 標準 : | 國標、美標、德標、英標、俄標、日標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 儀表 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN250 |
概述

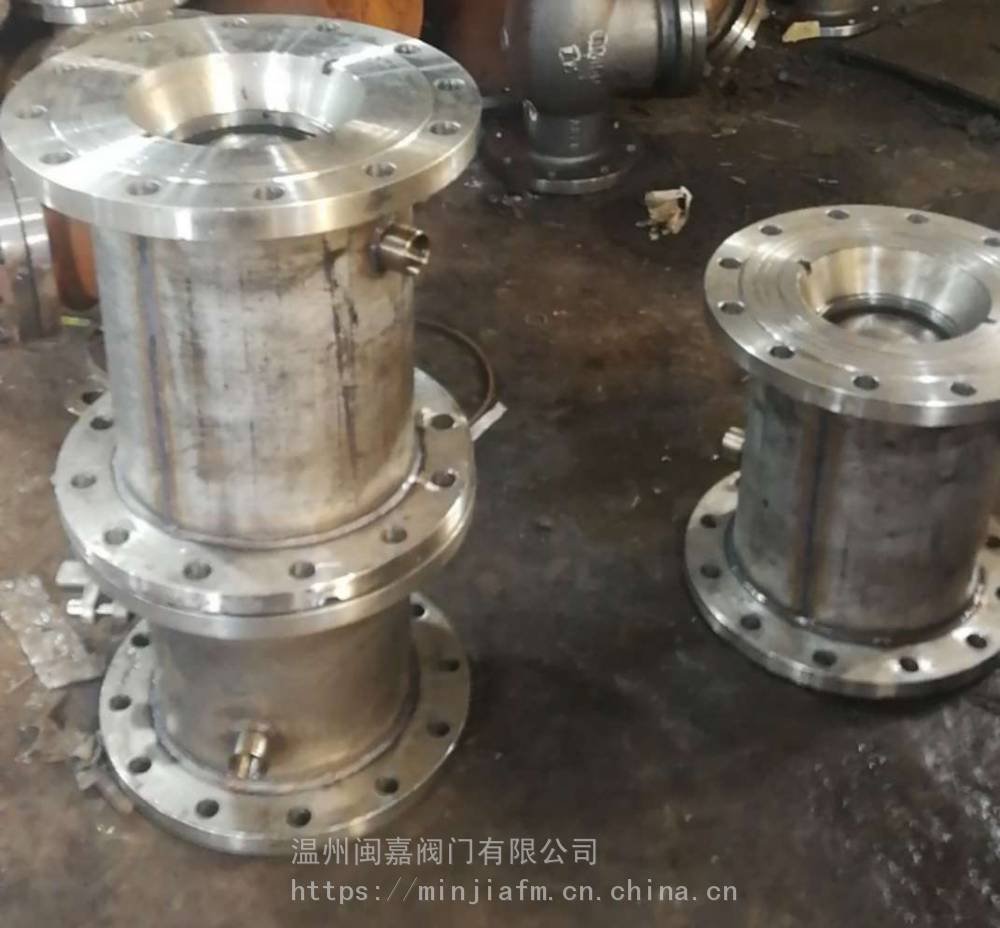

氣動保溫球閥有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
技術規范
設計標準 ASME B 16.34 GB/T12224 結構長度 ASME B 16.10 GB/T12221 連接法蘭 ASME B 16.5、JB/T 79 驅動方式 手動、電動、氣動 試驗和檢驗 JB/T9092 API 598 適用介質 重油、膠類等易凝固介質
主要零件材料
序號 零件名稱 材質 C P R 1 夾套 25 SUS304 SUS304 2 閥座 WCB SUS304 SUS316 3 閥體 25 SUS304 SUS316 4 密封圈 RPTFE、PTFE、對位聚苯 5 球體 SUS304 SUS304 SUS316 6 閥桿 1Cr13 SUS304 SUS316 7 填料 柔性石墨 、RPTFE、PTFE 8 填料壓蓋 WCB SUS304 SUS316
