| 品牌 : | MJV/閩嘉 | 型號 : | Q71F-16C鑄鋼意大利式超薄型手動對夾球閥 鑄鋼意大利式球閥 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 訂貨號 : | 100（mm） | 加工定制 : | 是 |
| 貨號 : | 400 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | 25 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電磁 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | 100 | 是否跨境貨源 : | 否 |

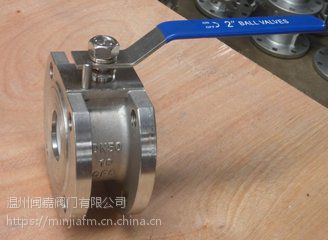

一、產品型號：Q71F
產品名稱：意式超短型球閥
產品特點：Q71F對夾連接球閥具有結構緊湊、體積小、重量輕、 密封性能好、啟閉靈活而保溫對夾連接球閥良好的保溫保冷特性既能有效防止管路中粘稠介質凝固，又能降低管路中介質熱量的損失。
對夾球閥可裝上相應的電動及氣動裝置,以實現遙控或自動控制。適用于石油、化工、冶金、制藥、食品等各類系統中。應用規范公稱壓力：1.6-2.5MPa 適用溫度范圍：-20~232℃-350℃ 適用介質：水、 |
二、主要零件材料：
序號 | 零件名稱 | 材質 | |
1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
3 | 密封墊 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
10 | 手柄套 | 塑料 | 塑料 |
11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼316/304 |
12 | 墊圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
三、不銹鋼超短球閥 Q71F-16P/R 主要尺寸：
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ |
D | 15 | 19 | 23.5 | 30 | 36 | 45 | 50 | 65 | 76 | 100 | 125 | 195 |
L | 32 | 38.5 | 45 | 44 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
B | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
