| 品牌 : | MJV/閩嘉 | 型號 : | BQ41F鑄鋼法蘭一體式夾套保溫球閥 化工耐腐高溫球閥 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 訂貨號 : | 100（mm） | 加工定制 : | 是 |
| 貨號 : | 400 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | 25 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電磁 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | 100 | 是否跨境貨源 : | 否 |

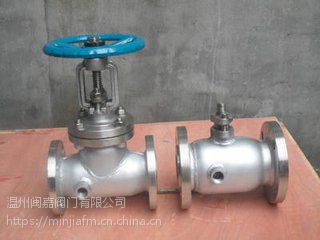

一、BQ41F一體式夾套保溫球閥產品概述
BQ41F一體式夾套保溫球閥也稱夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。本產品采用整體式結構形式，廣泛適用于化工、石油、制藥、冶金等行業的系統管路中。
BQ41F一體式夾套保溫球閥采用了蒸氣夾套保溫，故即使外界溫度降到零度以下，該閥仍操作靈活，保證輸油管道能啟能閉，此優點是一般控制閥門所沒有的，它是重油輸送管道理想的控制閥門。
二、BQ41F一體式夾套保溫球閥主要零件部件材料表
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥座 | WCB | CF8(304) | CF8M(316) | CF3(304L) | CF3M(316L) |
2 | 閥體 | WCB | CF8(304) | CF8M(316) | CF3(304L) | CF3M(316L) |
3 | 密封圈 | 聚四氟乙烯、對位聚笨 | ||||
4 | 球體 | 2Cr13 | CF8(304) | CF8M(316) | CF3(304L) | CF3M(316L) |
5 | 閥桿 | 2Cr13 | CF8(304) | CF8M(316) | CF3(304L) | CF3M(316L) |
6 | 填料 | 聚四氟乙烯、柔性石墨 | ||||
注：主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。
三、BQ41F一體式夾套保溫球閥主要尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 主要外型及連接尺寸(mm) | 夾套法蘭 連接尺寸 | 配應法蘭 DN(mm) | ||||||
L | L1 | D | D1 | D2 | b | Z-Φd | ||||
1.6 | 15 | 108 | 45 | 135 | 100 | 78 | 16 | 4-18 | 15 | 32 |
20 | 117 | 55 | 145 | 110 | 85 | 16 | 4-18 | 15 | 40 | |
25 | 127 | 65 | 160 | 125 | 100 | 16 | 4-18 | 15 | 50 | |
32 | 140 | 78 | 180 | 145 | 120 | 18 | 8-18 | 15 | 65 | |
40 | 165 | 85 | 180 | 145 | 120 | 18 | 8-18 | 15 | 65 | |
50 | 178 | 100 | 195 | 160 | 135 | 19 | 8-18 | 15 | 80 | |
65 | 203 | 120 | 245 | 210 | 185 | 21 | 8-18 | 20 | 125 | |
80 | 229 | 135 | 280 | 240 | 210 | 23 | 8-23 | 20 | 150 | |
100 | 254 | 155 | 335 | 295 | 265 | 24 | 8-23 | 20 | 200 | |
125 | 267 | 185 | 335 | 295 | 265 | 24 | 12-23 | 20 | 200 | |
150 | 292 | 210 | 405 | 355 | 320 | 28 | 12-25 | 20 | 250 | |
200 | 330 | 265 | 520 | 470 | 435 | 32 | 16-25 | 25 | 350 | |
