| 品牌 : | 鑫遠通 | 型號 : | XQD-2 |
| 加工定制 : | 是 | 類型 : | 精密空調 |
| 種類 : | 空調兩器加工 | 別名 : | 拉直機 |
| 用途 : | 辦公樓 | 控溫范圍 : | 30 |
| 流量壓力 : | 0.6 | 風量 : | 10 |
| 制冷量 : | 20 | 訂貨號 : | 180027 |
| 貨號 : | 0027 | 是否跨境貨源 : | 否 |
一

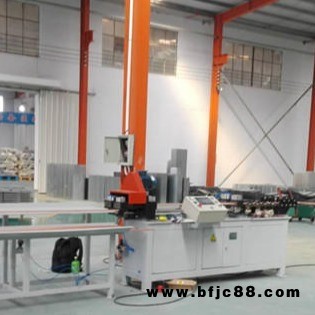

一、 設備名稱：銅管校直切斷機
二、 型號XQD-9.52
三、 工作性能：本設備的下列配置，可有效地完成對∮9.52銅盤管的校直與切斷工作
四、 基本參數 1.銅管規格:∮9.52*4支（銅管狀態：TP2M）
2.切斷長度: MIN 300 mm MAX 10000mm不限
3.切斷方式:割刀無屑切割
4.送料方式:氣缸自動送料（還有液壓、皮帶、伺服送料）
5.置料架:減速機開料
6.集料架:斜度自動落料（3M）
7.工作效率: 3～4/次/分鐘(按1000mm/次計)
8.工作精度：≤±0.5mm/m
五、設備結構：
設備結構形式：由盤管上料，采用氣缸帶動夾模夾緊送料，交于兩個平面校直整圓系統，刀片切割銅管，通過PLC控制能自動完成銅管校直→送入→夾緊→切割→拉斷→松開→卸料
1.盤管料架：本機銅捆開卷采用電機自動開卷，操作簡單
2.校直裝置：校直輪、整圓輪布置在垂直、水平兩個方向上，以兩個平面對銅管進行整圓與校直，每根管有兩組整圓輪，2 組校直輪通過偏心軸對它進行校直，以保證銅管的直線度。
3.銅管切割裝置：采用割刀切割銅管，銅管的切割縮口小，無毛刺。
4.長度調整：本機尺寸設定采用人機界面，尺寸數值設定 。
