| 加工定制 : | 是 | 品牌 : | 馳騰 |
| 種類 : | 冷彎?rùn)C(jī) | 型號 : | 壓瓦機 |
| 別名 : | 900壓瓦機 | 用途 : | 彩鋼板成型機 |
| 電動機功率 : | 5.5kw | 外形尺寸 : | 6500mm×1300mm×1200mm |
| 重量 : | 2.3t |

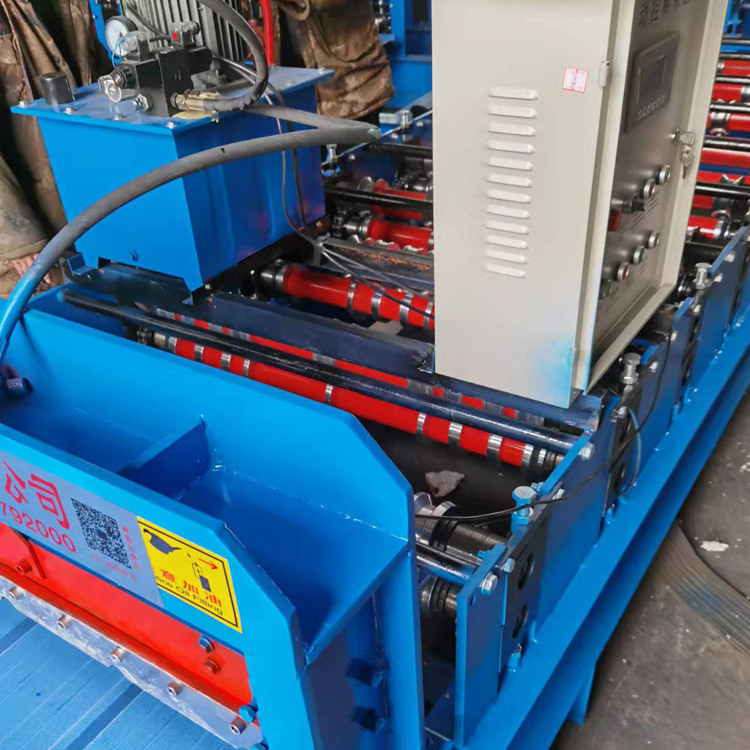

840壓瓦機是由放料、成型、后成型切割組成生產的機器，它的彩板外觀平整美麗、漆紋均勻、強度高、經久，廣泛應用于工業民用建筑，如廠房、倉庫、體育館、展覽館、影劇院等房面和墻體。壓瓦機其組成部門包括：彩鋼壓瓦機整機、PLC電腦控制系統、液壓泵站系統、全自動后剪切系統。
型號 :壓瓦機
加工定制 :是
外形尺寸 :6500mm×1300mm×1200mm
用途 :彩鋼板成型機
電動機功率 : 5.5
產品名稱：840壓瓦機
主機功率：三相4kw擺線針電機
設備重量：4-5T
墻板厚度：20-25mm厚
成型組數：13-18組軋輥成型
產品特性：
1、彩鋼壓瓦機采用高水平自動控制軟件，實現出產信息化治理。
2、整個機組自動化控制系統采用高集成的網絡，使自動化系統機能優勝。
3、機器可以設定多組不同的數據，生產不同長度的成品。
技術參數：
軋輥材料：模具采用45#圓鋼
主機機架：槽鋼或工字鋼整體焊接組成
成型軸直徑：70 mm
傳動方式：齒輪鏈輪傳動
剪斷方式：全自動液壓剪斷
控制系統：PLC自主知識產權的控制軟件
刀模模具：Cr12材料
設備重量：4-5T
熱處理：經過軋輥經真空兩次回火處理硬度達到HRC=60-62℃后精車加工，壓輪鍍鉻
配套配件：放料架一套
設備長度：5800mm長x1400mm寬x1400mm高
壓瓦機技術參數
1.成型排數：9排/11排
2.電機功率：3Kw
3.油泵功率：3Kw
4.軸：45#鋼，精車加工 軸徑70
5.輪:45#鋼，電鍍硬鉻
6.鏈輪鏈條：1寸
7.中板厚度：14mm
8.大架：300H
9.可壓制板厚度：0.6mm
10.剪切方式：全自動液壓剪切
11.電腦控制出版長度及張數。采用工業電腦臺達PLC，國產變頻器，信捷文本顯示器，瑞普600線編碼器，正泰、德力西及國外控制元件。
壓瓦機安裝注意事項有些壓瓦機的安裝須在熟悉該壓瓦機的人員指導下進行。
在安裝過程中應當注意以下事項:
按照壓瓦機的使用說明書，了解所安裝壓瓦機的構造，組成部分及其相互關系。
按照壓瓦機的出廠清單，檢查壓瓦機及附件是否，運輸過程中有無碰傷和損壞現象。發現缺件和損壞，應立即向制造廠或運輸部門提出。
根據廠房條件及施工圖紙，確定壓瓦機的安裝位置。
按照壓瓦機基礎圖，澆灌混凝土基礎，施工中要特別注意基礎的標高及地腳螺栓預留孔的位置。當基礎經養護 期達到規定的強度后，須經過檢驗合格，方可進行壓瓦機安 裝工作。
壓瓦機安裝前要準備好標準墊鐵，并放置在基礎的 適宜位置，將壓瓦機位在墊鐵上，裝好地腳螺栓。利用標準 墊鐵對壓瓦機進行找正和找平，檢查合格后方可進行二次澆灌。
二次澆灌達到規定強度后，對壓瓦機進行校正。
1. 設備外形尺寸：5800×1300×1300(長×寬×高)
2. 電壓：3相380V工業用電。
3. 減速機驅動功率：3KW
4. 切斷油泵功率：3KW
5. 成型排數：840成型11排
6. 鏈條：6分鏈條鏈輪控制行走
7. 軸徑：凈尺寸直徑70mm 。
8. 主機墻板：10mm“凹”字型。
9. 適應板厚：0.2mm—0.8mm
10. 輥壓模具：45號鋼鍛打，粗車，數控精車淬火后拋光鍍硬鉻，鍍層0.05mm。
11. 主機大架：國標250H鋼焊。
12. 進料架：鐵板焊，進料無刮漆現象。
13. 剪切方式：導柱剪切，停機剪切，后剪，剪切刀具Cr12mov,熱處理。
14. 電腦控制:自動控制數量及剪切長度,組成:PLC,剪切公差≤±2mm，其余部件均為品牌
全自動840壓瓦機設備采用高水平自動控制軟件，實現生產信息化管理。整個機組自動化控制系統采用高集成的網絡，使自動化系統性能優越。該彩鋼瓦設備還具有操作、維護、保養以及機械的調試、模具換容易等優點。
