| 材質 : | 不銹鋼 | 產地 : | 滄州 |
| 等級 : | 5A | 抗壓強度 : | 545 |
| 類型 : | 橫向型 | 連接方式 : | 焊接 |
| 品牌 : | 江東管道 | 特殊功能 : | 彈性好,鋼度值低,耐腐蝕,耐高壓 |
| 型號 : | 齊全 | 直徑 : | 2米內可定做 |
| 執行標準 : | HG/T20592-2009 | 價格優勢 : | 廠家批發 |
| 發貨時間 : | 2天內可發貨 | 檢驗工序 : | 嚴格檢驗 |

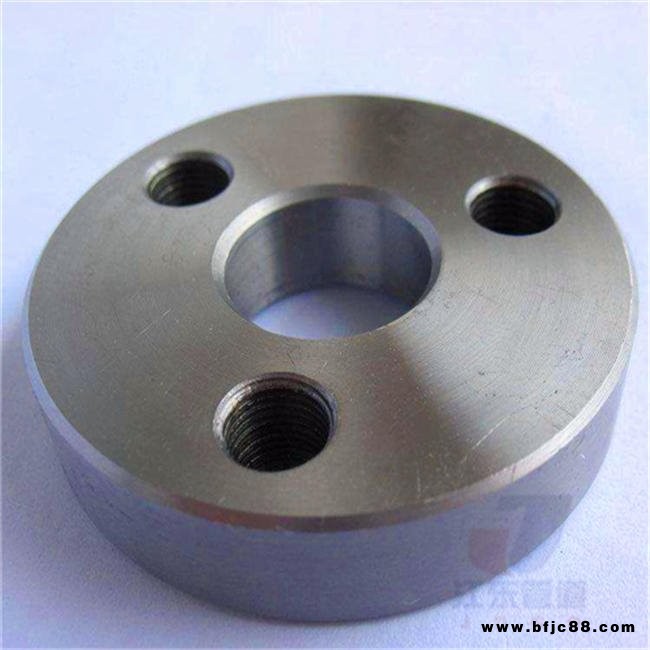

法蘭（Flange），又叫法蘭凸緣盤或突緣。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲扣連接）法蘭、焊接法蘭和卡夾法蘭。法蘭都是成對使用的,低壓管道可以使用絲接法蘭，四公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭厚度不同，它們使用的螺栓也不同。水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。凡是在兩個平面周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。 [1]?
減速機法蘭，用于電機與減速機的連接，以及減速機與其它設備之間的連接。 [1]?
中文名法蘭外文名Flange類? ? 別機械零件材? ? 質碳鋼、低合金鋼、不銹鋼等適用范圍建筑、輕重工業、水暖、電力等類別等級國際 國內分? ? 類按HG、SH、JB和GB標準分類
目錄
1 分類方法
2 材質
3 連接方式
4 焊接質量
5 焊接工藝
6 相關種類
7 生產標準
8 標準體系
9 生產工藝
10 衡量標準
11 常見故障
12 適用范圍
分類方法

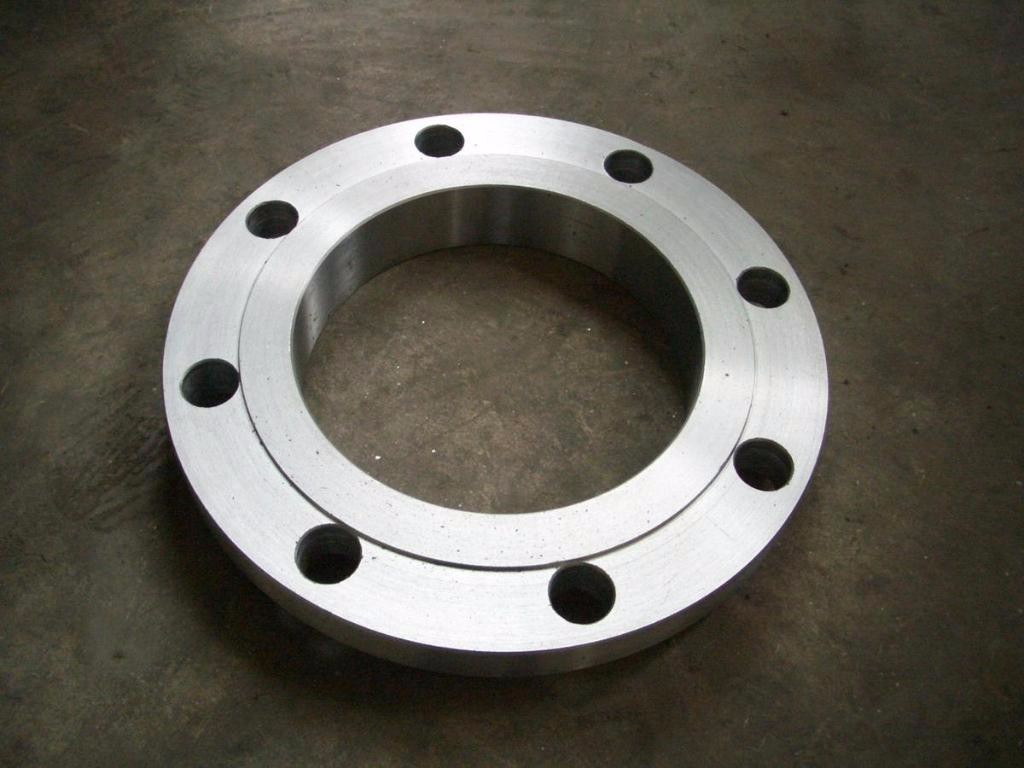

板式平焊鋼制管法蘭盤
1、按化工(HG)行業標準分：整體法蘭(IF)、螺紋法蘭(Th)、板式平焊法蘭(PL)、帶頸對焊法蘭(WN)、帶頸平焊法蘭(SO)、承插焊法蘭(SW)、對焊環松套法蘭(PJ/SE)、平焊環松套法蘭(PJ/RJ)、襯里法蘭蓋(BL(S))、法蘭蓋(BL) [2]? 。?
2、按石化(SH)行業標準分：螺紋法蘭(PT)、對焊法蘭(WN)、平焊法蘭(SO)、承插焊法蘭(SW)、松套法蘭(LJ)、法蘭蓋(不表注)。?
3、按機械(JB)行業標準分：整體法蘭、對焊法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。?
4、按國家(GB)標準分：整體法蘭、螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
材質
WCB（碳鋼）、LCB（低溫碳鋼）、LC3（3.5鎳鋼）、WC5(1.25鉻0.5鉬鋼）、WC9（2.25鉻）、C5（5鉻0.5鉬）、C12（9鉻1鉬）、CA6NM(4（12鉻鋼）、CA15(4)（12鉻）、CF8M（316不銹鋼）、CF8C（347不銹鋼）、CF8（304不銹鋼）、CF3（304L不銹鋼）、CF3M（316L不銹鋼）、CN7M（合金鋼）、M35-1（蒙乃爾）、N7M（哈斯特鎳合金B(yǎng)）、CW6M（哈斯塔鎳合金C）、CY40（因科鎳合金）等。
連接方式
法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件和器材已經自帶法蘭盤，也是屬于法蘭連接。法蘭連接是管道施工的重要連接方式。 法蘭連接使用方便，能夠承受較大的壓力。 在工業管道中，在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器材。 [1]?

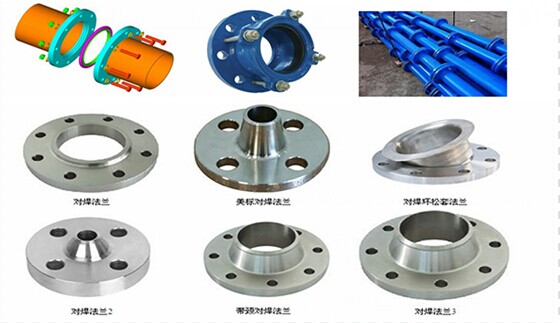

1、 按照連接方式法蘭連接種類可分為：板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭、平焊環松套法蘭、環槽面法蘭及法蘭蓋、大直徑平板法蘭、大直徑高頸法蘭、八字盲板、對焊環松套法蘭等 [3]? 。
焊接質量
作為鐵板焊接法蘭來說，許多客戶所疑問的就是鐵板焊接法蘭的質量是否勝過鍛打焊接法蘭。其實鐵板焊接法蘭的質量和鍛打的焊接法蘭的質量是一樣的，但是鐵板焊接法蘭到底什么地方不能有保障呢，也就是鐵板焊接法蘭的材質 沒有保障了，因?yàn)橐话愕倪^程之中，鐵板焊接法蘭的密度是沒有問題的，但是在進行生產的過程之中，鐵板焊接法蘭的毛坯很少進行檢測，所以來說，所生產出來以后，不經過檢測的鐵板焊接法蘭的材質不能保證。 [1]?
焊接工藝
所需設備
手工電焊設備一套，手柄式角磨機一臺，電動氣錘一把，平面尺一把。
焊前準備
1．檢查調試設備，確保設備正常運轉；2.準備φ4.0J402焊條 在300-350烘干一小時。
焊接過程
1、組裝把椎體和大法蘭按圖紙要求組裝在一起,再平均把大法蘭分成8等份。2、焊接由于法蘭較厚,坡口較大，因此采用分段對稱、多層焊接。
產品名稱：法蘭
規格：可定制?
公司介紹：
滄州江東管道有限公司位于“中國管道裝備制造業基地”河北鹽山，座落在滄樂路與205國道交界處，東臨渤海灣黃驊港，北靠京津，地理位置優越，交通十分便利，公司總投資2000萬元、占地面積36800平方米。公司于2014年建廠，公司擁有先進生產設備，年生產能力為1萬噸左右，年產值達到9800萬元，公司一直堅持“文明經營，誠實守信”經營理念，致力于把公司打造成一個管道、管道配件行業的標桿企業。
?設備管理：
公司生產設備先進，檢測設備齊全，技術力量雄厚，擁有自己先進的、科學的管理模式，目前已成為鋼制管道、防腐管道、保溫管道、管道配件（彎頭、彎管、三通、四通、異徑管、封頭、管帽、支吊架）、法蘭、波紋補償器、金屬軟管、工廠化配制及研制、生產、開發于一體的科技型企業。
公司注重生產設備硬件設施管理，對滯后生產設備不斷換代升級。公司在原有設備的基礎上新上大型彎管機兩臺，生產范圍增至DN2000，新上國內 不銹鋼彎頭推制機一臺，可以推制DN600無縫不銹鋼彎頭，新上11000T大型液壓三通機一臺，可以生產DN700壁厚28mm無縫三通，新上大型數控車床設備2臺，自動焊縫機4臺，生產設備的不斷提升拓展了公司經營范圍，有效的促進企業快速發展。

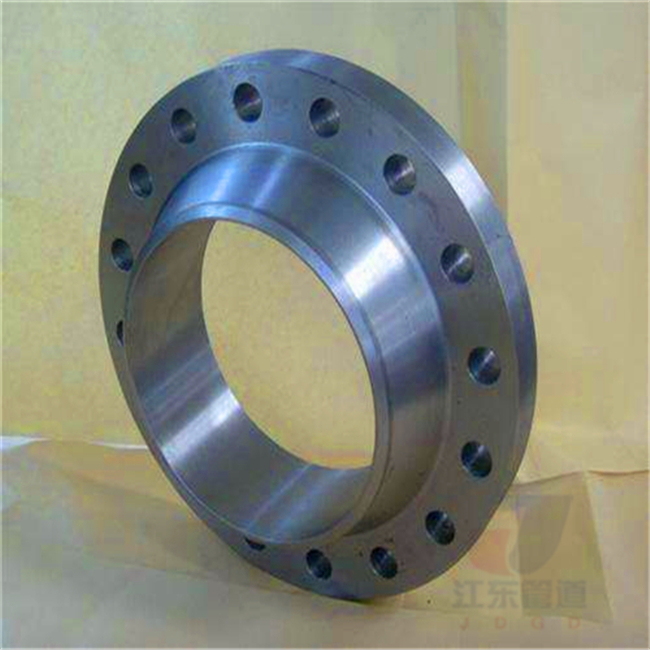

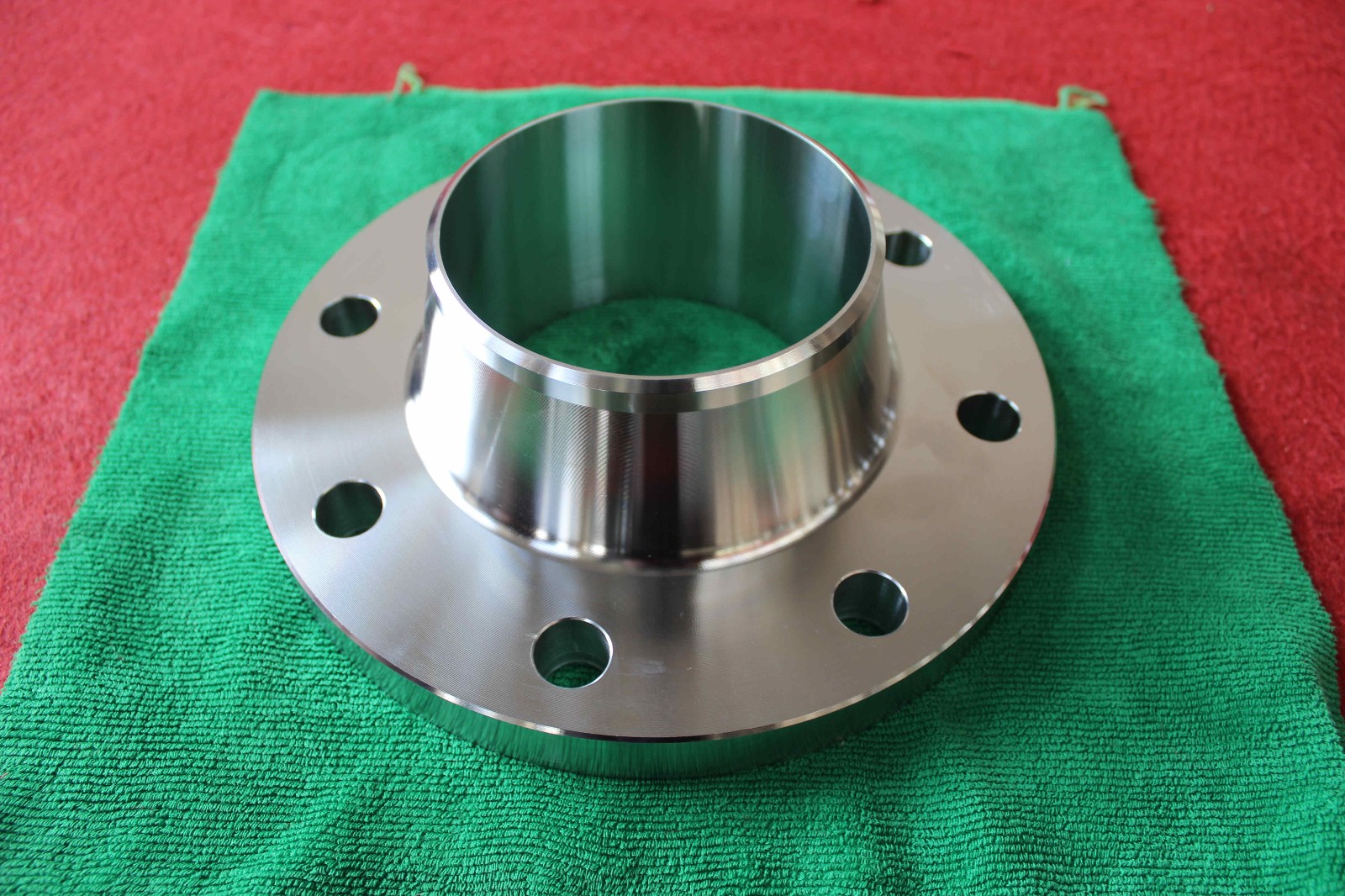

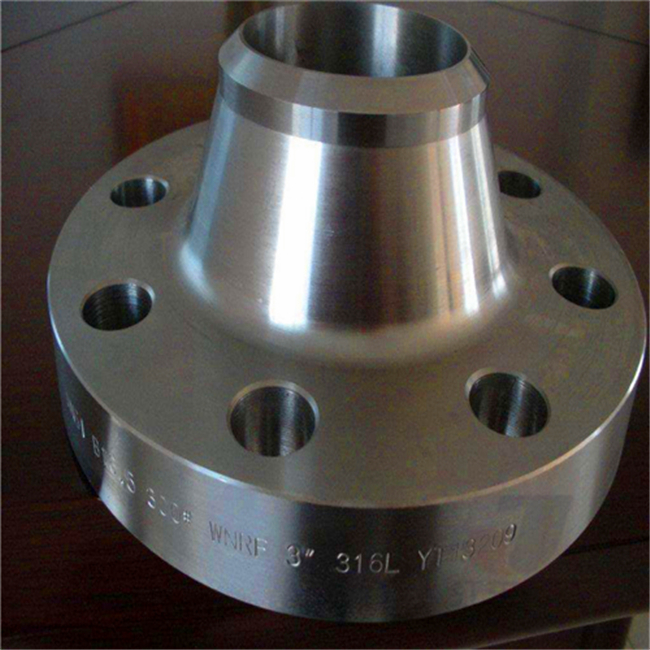

江東管件批發? 壓力容器配套對焊法蘭 管道安裝配套對焊法蘭 輸水管道配套對焊法蘭 輸油管道配套對焊法蘭
