| 品牌 : | 鼎正 | 型號 : | 300X緩閉式止回閥 |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭式 |
| 加工定制 : | 是 | 種類 : | 緩閉式 |
| 結構形式 : | 升降式 | 公稱通徑 : | 50mm-600mm |
| 適用介質 : | 水 | 形態 : | 隔膜式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
『300X緩閉止回閥』專業生產廠家，由本廠自主研發生產的【300X緩閉止回閥】質量可靠、價格合理、售后服務完善。『300X緩閉止回閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享!【300X緩閉止回閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
300X緩閉止回閥概述：

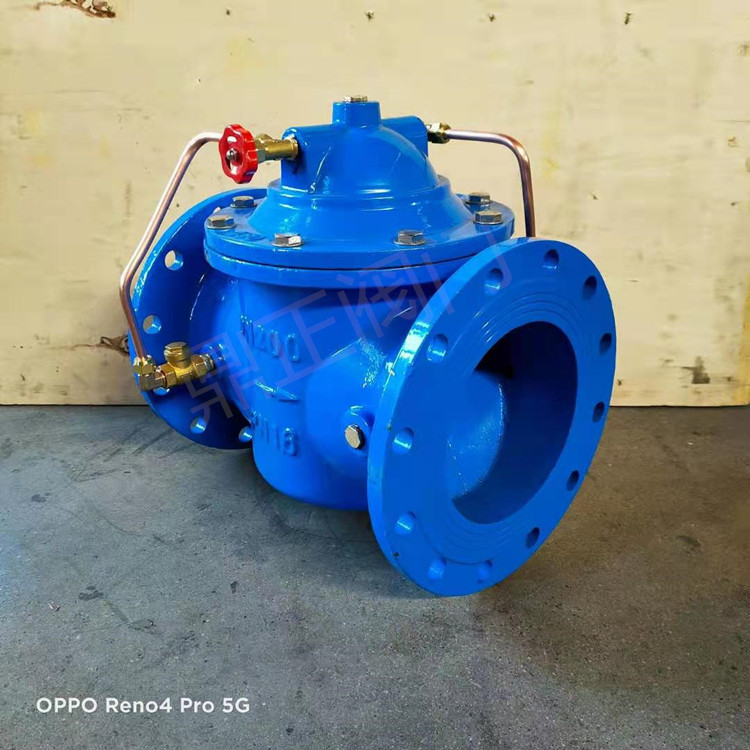

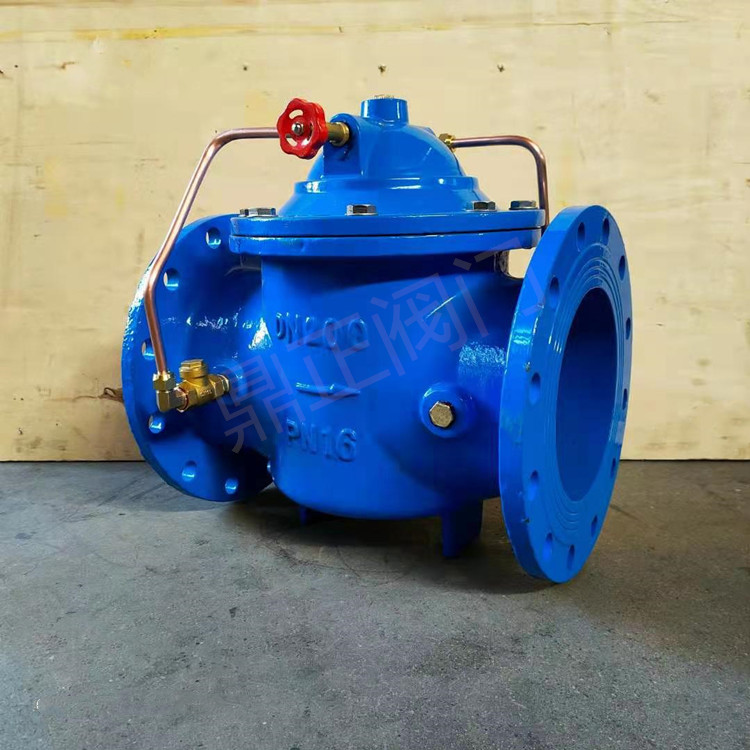

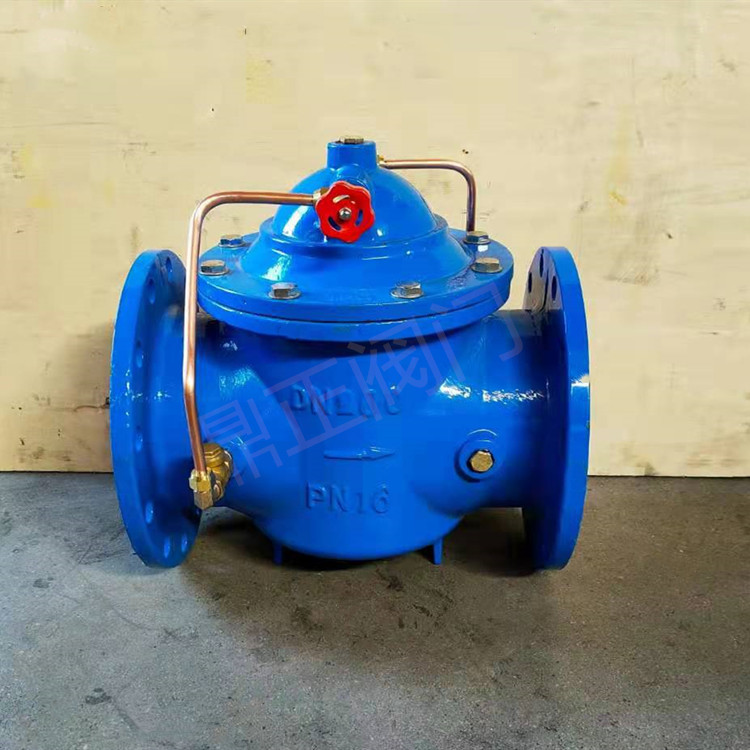

300X緩閉止回閥由主閥、單向閥、針型閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到的開啟或關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。緩閉止回閥利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。緩閉止回閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
300X緩閉止回閥主要技術參數：
公稱壓(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
300X緩閉止回閥工作原理：
當閥門從進口端給水時，水通過微型過濾器、針型閥、單向閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒樞烷y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。
300X緩閉止回閥主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 閥盤 | 銅合金 |
密封圈 O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
針型閥 | 銅合金 |
球閥 | 銅合金 |
單向閥 | 銅合金 |
微型過濾器 | 不銹鋼 |
300X緩閉止回閥結構圖：
