| 加工定制 : | 是 | 型號 : | DN15-DN500 |
| 品牌 : | 美國FAWKES福克斯 | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | DN15-DN500mm |
| 結構形式 : | 注油式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 低溫 | 標準 : | 美標 |
| 流動方向 : | 雙向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 | 適用介質 : | 弱酸堿介質 |

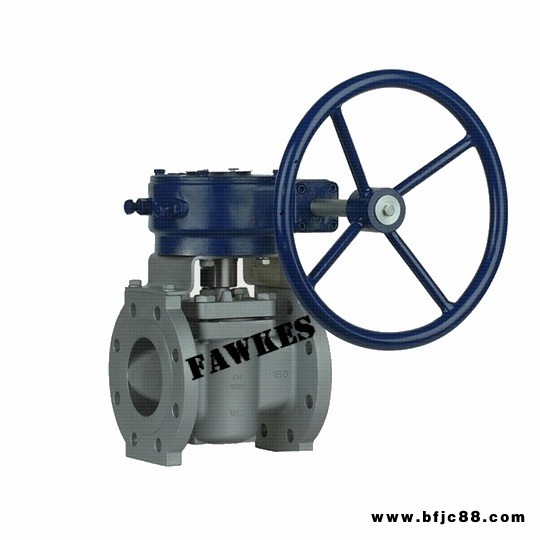

福克斯（FAWKES）進口法蘭旋塞閥描述
法蘭旋塞閥適用于公稱壓力PN1.6~16MPa，工作溫度-29~350℃的燃氣、石油、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
技術規范
設計標準Design standard ：API599、API6D
結構長度Face to face ：EN558F1/F4/F5、ASME B16.10
連接法蘭Flangeends：EN1092、ASME B16.5
試驗和檢驗Test&inspection：DIN 3230、API 598
福克斯（FAWKES）進口法蘭旋塞閥工作原理圖
結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用.適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配。滿足各種工程需要
主要零部件材質
| 序號NO. | 名稱Partname | 材質Material |
| 1. | 閥體Body | ASTM A216 WCB WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 2. | 旋塞Pug | ASTM A351-CF8，CF8M，CF3，CF3M |
| 3. | 卡套Sleve（閥座Sea） | 聚四氟乙烯PTFE |
| 4. | 中道墊片Gasket | 聚四氟乙烯PTFE |
| 5. | 閥蓋Cover | ASTM A216 WCB WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 6. | 填料Packing | 聚四氟乙烯PTFE |
| 7. | 螺栓Bolt | ASTMA193-B7、304 |
| 8. | 螺母Nut | ASTMA194-2H、/3 |
| 9. | 填料壓蓋Gland | ASTM A216 WCB WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 10. | 調整螺Adjustinggasket | ASTM A193-B7,A320-B8,A193-B8M |
| 11. | 手柄Wrench | ASTM A105-WCB |

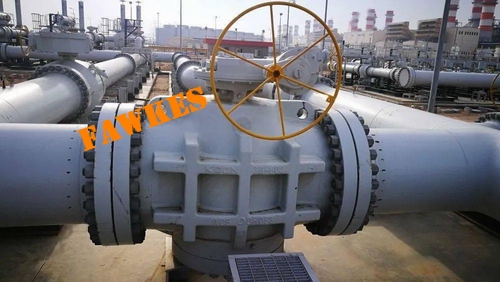

旋塞閥現場安裝
