| 品牌 : | 上海弗尼 | 型號 : | J41W-16P |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | DN15-200 | 適用介質 : | 弱酸堿介質 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 手輪 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 | 訂貨號 : | J41W-16P |
| 貨號 : | J41W-16P | 3C閥門類別 : | 工業 |
| 是否跨境貨源 : | 否 |

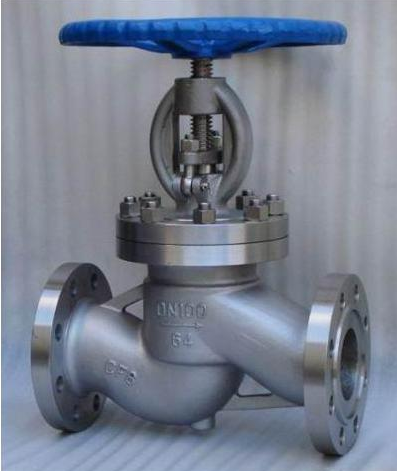

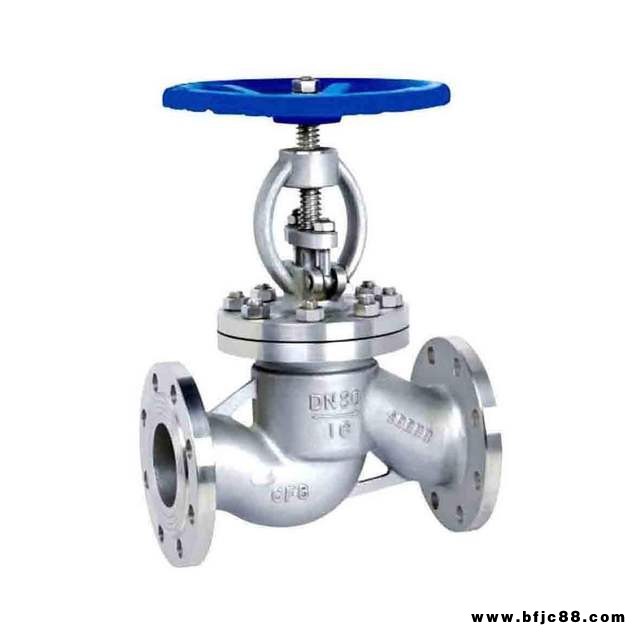

不銹鋼法蘭截止閥工作原理：
不銹鋼法蘭截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。不銹鋼法蘭截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
不銹鋼法蘭截止閥工作狀態：
不銹鋼法蘭截止閥閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有切斷動作，合得這種閥門適合作為介質的切斷或調節及節流使用。本類閥門在管道中一般應當水平安裝。一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
不銹鋼法蘭截止閥產品特點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
4、適合作為介質的切斷或調節及節流使用。
5、閥桿開啟或關閉行程相對較短，并具有切斷動作。
6、閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來。
一、J41H法蘭截止閥主要用途
法蘭連接的截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
三、J41H法蘭截止閥應用規范
| 設計與制造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |
