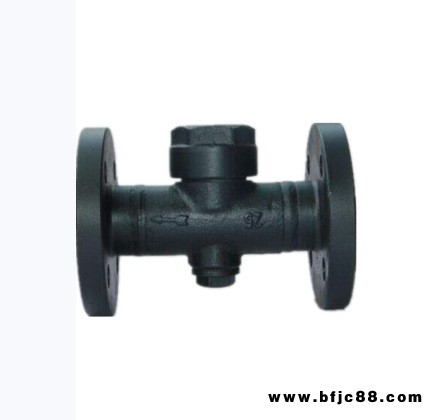

| 品牌 : | 上海弗尼 | 型號 : | CS49H-16C |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 種類 : | 圓盤式 | 公稱通徑 : | DN15-200 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 圓盤式 |
| 類型(通道位置) : | 直通式 | 訂貨號 : | CS49H-16C |
| 貨號 : | CS49H-16C | 是否跨境貨源 : | 否 |
熱動力圓盤式疏水閥工作原理：
疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。
熱動力圓盤式疏水閥特點：
體積小，重量輕，不受安裝位置的限制。
全部材質均為不銹鋼件，經久耐用，耐腐蝕。
在室外不怕冷凍，能耐水擊，耐過熱。
過冷度為8℃，漏汽率小于實際排量3%，大背壓50%。
結構簡單，安裝維修方便。
熱動力疏水閥主要性能以及零部件：
部件名稱 | CS19H-16C-40C | CS49H-16C-40C |
閥體 | WCB | WCB |
閥蓋、螺塞 | WCB | WCB |
閥片 | 3Cr13 | 3Cr13 |
過濾網 | 304 | 304 |
性能規范參數：
公稱壓力：PN1.6
公稱通徑：DN15～150mm
閥體材質：鑄鋼
連接方式：法蘭
使用溫度范圍：-20～425℃
適用介質：飽和蒸汽、凝結水
