| 品牌 : | 弗尼 | 型號 : | D673H-16C |
| 結構形式 : | 垂直板式 | 加工定制 : | 是 |
| 材質 : | 鑄鋼/碳鋼 | 連接形式 : | 對夾 |
| 適用介質 : | 水 蒸汽 油品等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 | 口徑 : | 50-300 |
| 公稱通徑 : | 50-300 |

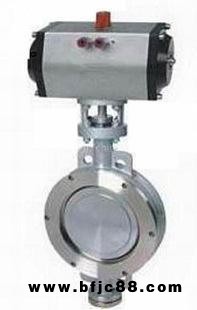

D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥
概述
閥體采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,、密封性能。因此被地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的裝置。
D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性；
6、耐高溫、耐低溫、耐腐蝕性。
D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥主要技術參數
?
| 公稱通經DN（mm) | 50～2000 | |||
| 公稱壓力PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | |||
| 適用介質 | 水、空氣、 、油品及弱腐蝕性流體 | |||
?
D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥主要零部件材料
?
| 零件名稱 | 材料 |
| 閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
| 蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
| 閥軸 | 2Cr13不銹鋼、合金鋼 |
| 密封圈 | 不銹鋼圈 |
| 填料 | 柔性石墨 |
?
?
?
?
?
?
D673H-16c氣動對夾式三偏心硬密封鑄鋼蝶閥-不銹鋼蝶閥氣動執行器主要技術參數
?
? ? ? 氣動執行器 | 型號 | QW系列、AT系列、AW系列 |
| 氣源壓力 | 0.4 ～ 0.8 MPa | |
| 回轉角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信號 | 電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa | |
| 控制氣源 | 潔凈、干燥壓縮空氣 | |
| 工作溫度 | -20℃ ～ +90℃ |
?
?
氣動執行器主要部件材料
?
| 零件名稱 | 缸體 | 端蓋 | 活塞 | 軸 | O型圈 | 指示軸 | 螺栓 |
QW系列 AT系列 | 鋁合金型材 （硬質陽極氧化） | 壓鑄鋁合金 （環氧樹脂噴涂） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR | ABC | SUS304 |
| AW系列 | 鑄鋼 （硬質陽極氧化） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR | ABC | SUS304 |
?
