| 品牌 : | 弗尼 | 型號 : | Q11F-100P |
| 材質 : | 不銹鋼 | 連接形式 : | 螺紋 |
| 結構形式 : | 螺紋 | 公稱通徑 : | 10`50 |
| 適用介質 : | 水 | 壓力環境 : | 高壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 水 |
| 3C閥門類別 : | 工業 |

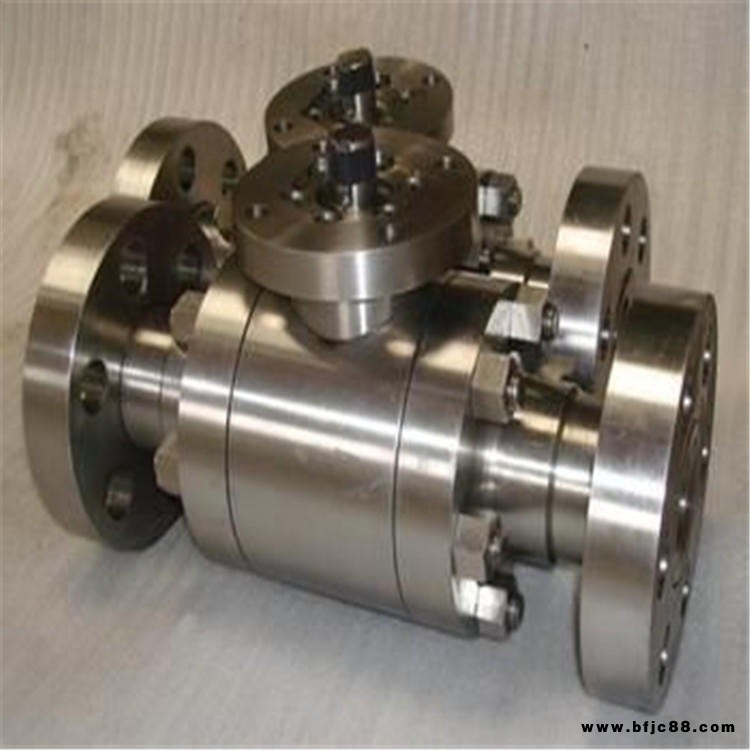

鍛鋼球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，鍛鋼球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，廣泛應用各行業。
鍛鋼球閥主要結構特點：
1、鍛鋼鋼球閥開關指示（當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方與管道軸線垂直時，閥門處于關閉位置）。
2、特殊閥桿防飛結構。
3、特別的防火防靜電裝置。
4、加長桿設計（具體可根據低溫情況加長閥桿）。
鍛鋼球閥主要參數：
閥門型號：Q 11F,Q61F等
主體材質: A105，LF2，304,316,321等
尺寸范圍: DN10-DN50(3/8"-2")
壓力范圍: 1.0~16.0Mpa(150~1500lb).
適用溫度：-196℃≤t≤200℃.
設計標準：國標GB，美標ANSI,德標DIN,日標JIS等
鍛鋼球閥系列產品：
鍛鋼球閥，鍛鋼閥門，鍛鋼球塞閥，鍛鋼內螺紋球閥，鍛鋼承插焊球閥，鍛不銹鋼球閥，三片式鍛鋼球閥，加長管鍛鋼球閥，防火防靜電鍛鋼球閥，鍛鋼浮動球閥等
附鍛鋼球閥參數說明：
鍛鋼球閥有兩種設計形式。一種是二片式結構，其中部螺紋連結，并以 P T F E墊片密封；另一種是三片式結構，中部用螺栓栓結。根據所選的閥座與墊片／填料的材料不同，適應不同的工作溫度和介質。
球閥設計結構與說明特征
鍛鋼球閥符合 MSS-SP-11 8與BS5352。檢驗與測試按API598/AP26D，標記按MSS-SP-2 5。
采用以下結構
全徑／縮徑
90度定位和帶鎖結構
特殊形式的“Y"頭手柄
防火和防靜電設計
一對相向的蝶形彈簧墊
防吹出閥桿
閥桿中部雙重密封結構
螺栓、螺紋墊片密封閥蓋
承插端符合 ASME B16.11 Bell end accords with ASME B 16.11
螺栓連接端(NPT)符合ANSI/ASMEB 1.2O.1
800LB標準材質明細表
序號 | 零件名稱 | CS to ASTM | SS to ASTM | |
TypeA105 | Type F304(L) | Type F316(L) | ||
1.4 | 閥體接體,閥蓋 | A105 | Al 82 F304(L) | A182 F316(L) |
2 | 內六角螺栓 | A19387 | A193 B8 | A193 B8M |
5,8,10 | 密封圈 | 尼龍 1010/RPFW+Cu粉/PPL | ||
6,7 | 球體閥桿 | Al 82 F410 | A1 82 F304(L) | A182 F316(L) |
9 | 橡膠0型圈 | 氟橡膠 | ||
11 | 壓套 | A182 F410 | A1 82 F304(L) | A182 F316(L) |
13 | 手柄 | A3 | A1 82 F321 | A1 82 F321 |
14 | 螺母 | A194 2H | A1 94 8 | A194 8 |
15 | 鎖卡 | Al 82 F32l | ||
800LB鍛鋼球閥連接尺寸
尺寸 口徑 | 1/2″ | 3/4″ | 1″ | 1 1/2″ | 2″ |
L | 71 | 96 | 116 | 128 | 140 |
A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
NPT | 1/2″ | 3/4″ | 1″ | 1 1 /2″ | 2″ |
LO | 108 | 146 | 178 | 1 78 | 200 |
H | 51 | 62 | 8l | 85 | 100 |
