| 品牌 : | 弗尼 | 型號 : | VQ947H |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 | 作用對象 : | 水 |

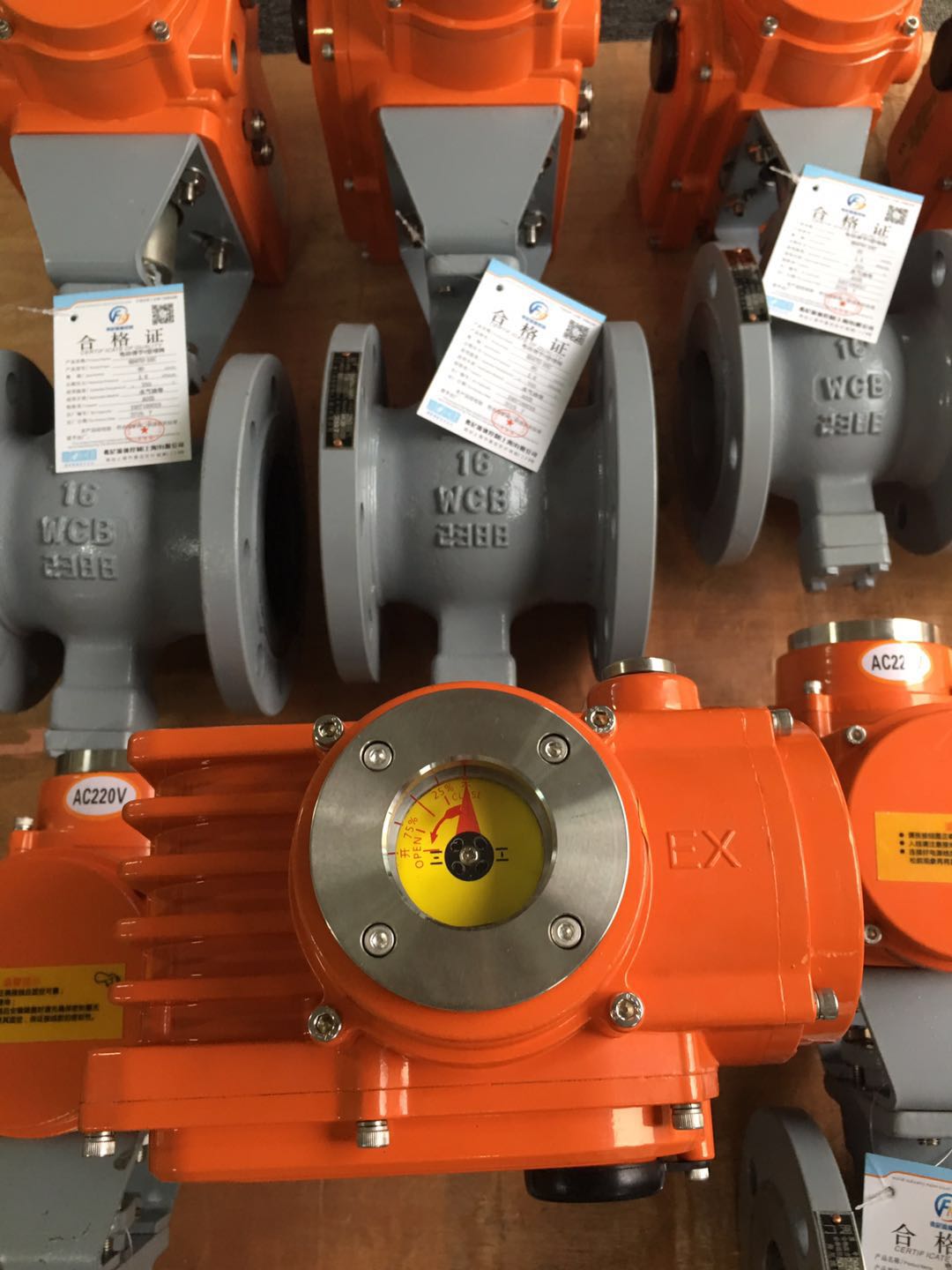

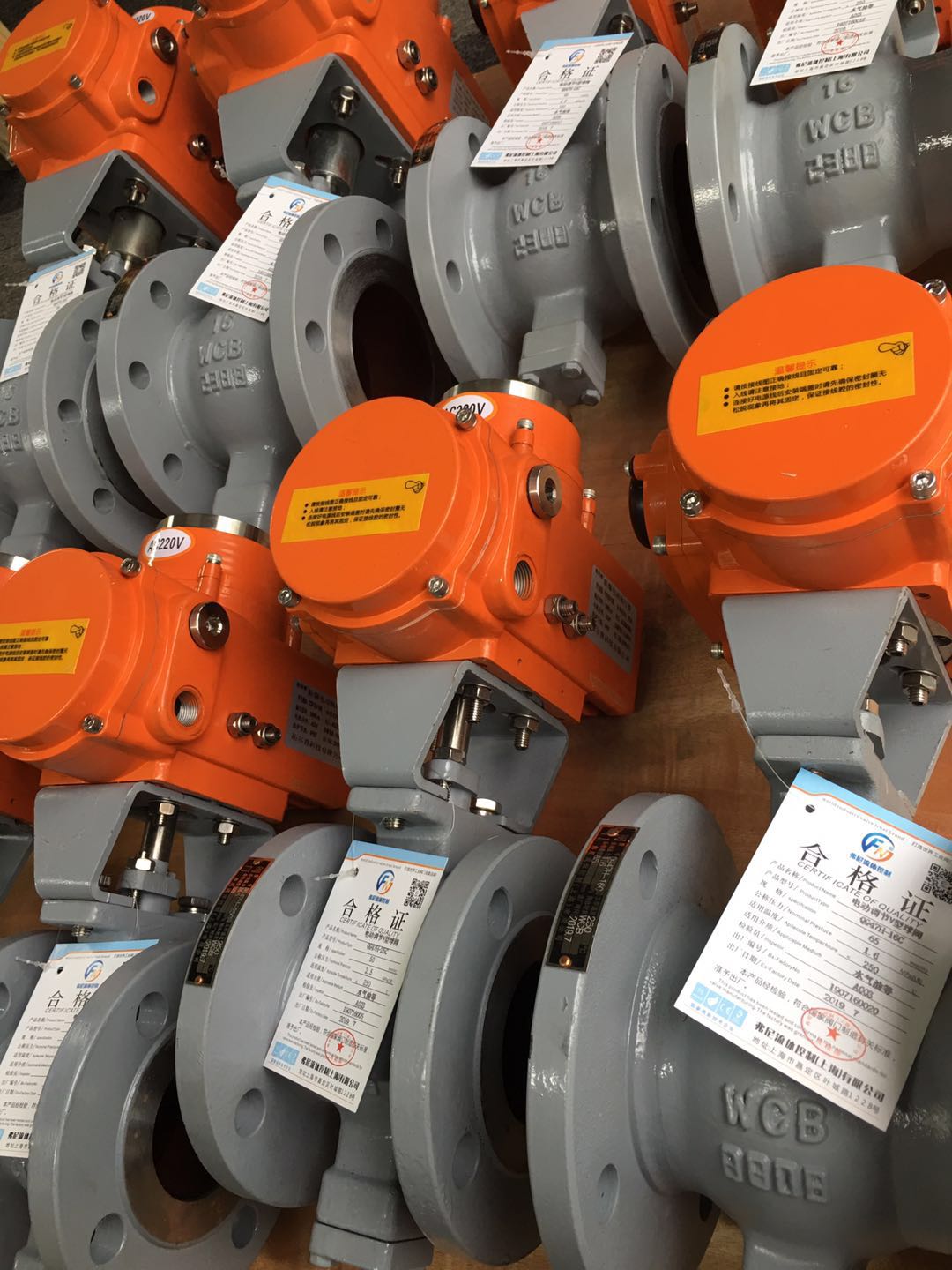

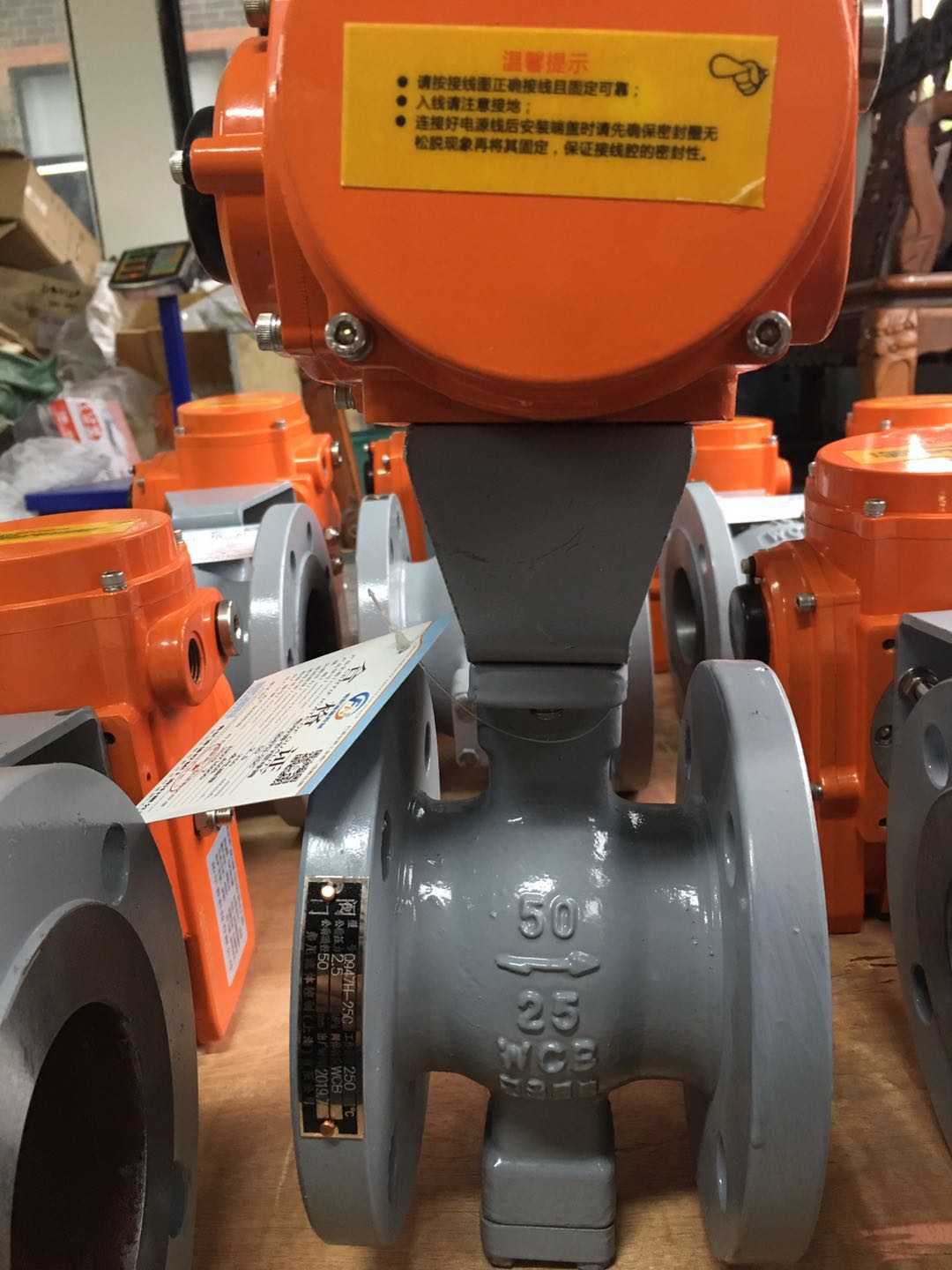

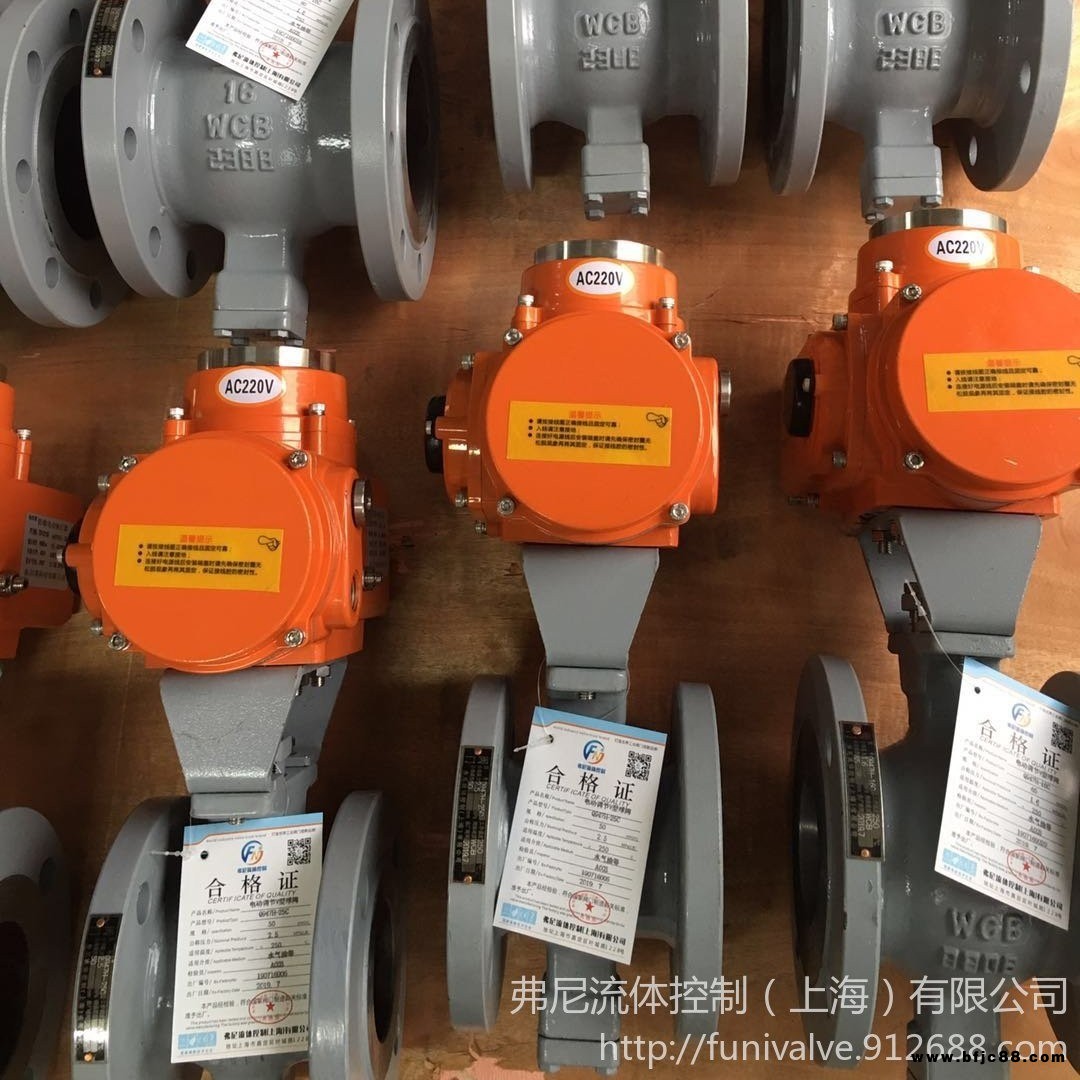

VQ947H電動V型調節球閥該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（2）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
技術參數 公稱通徑DN(mm) 25～400?
公稱壓力PN(MPa) 1.6～6.4?
公稱壓力Ps(MPa) 強度試驗 2.4～9.6?
密封試驗 1.76～7.0?
材料代號 C P R
主要：
零件 閥體 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti?
球桿 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti?
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti?
密封圈 聚四氟乙烯、不銹鋼、硬質合金?
填料 聚四氟乙烯、柔性石墨?
適用
工況 適用介質 水,蒸汽,油品 類 類?
適用溫度 -28～400℃ -28～500℃?
執行器 型 號 CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構?
連接形式 對夾式、法蘭式，法蘭按JB79-59標準?
?
性能：
基本誤差 回差 死區 輸入信號 輸出信號?
全行程的
≤±2% 全行程的
≤±2% 全行程的
≤0.8% 4～20mADC 4～20mADC?
公稱通徑D（mm） 25 32 40 50 65 80 100 125 150 200 250 300 350 400?
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466?
公稱壓力PN（MPa） 1.6、2.5、4.0、6.4?
流量特性 近似等百分比（參見典型曲線圖）、直線特性?
閥板轉角（度） 0°～至90°（可調）?
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%?
動作時間（S/90度） 8.5～30??
36～60?
可調節比 250:1 300:1
ZDRV電動V型調節球閥該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（2）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（4）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
技術參數 公稱通徑DN(mm) 25～400?
公稱壓力PN(MPa) 1.6～6.4?
公稱壓力Ps(MPa) 強度試驗 2.4～9.6?
密封試驗 1.76～7.0?
材料代號 C P R
主要：
零件 閥體 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti?
球桿 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti?
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti?
密封圈 聚四氟乙烯、不銹鋼、硬質合金?
填料 聚四氟乙烯、柔性石墨?
適用
工況 適用介質 水,蒸汽,油品 類 類?
適用溫度 -28～400℃ -28～500℃?
執行器 型 號 CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構?
連接形式 對夾式、法蘭式，法蘭按JB79-59標準?
?
性能：
基本誤差 回差 死區 輸入信號 輸出信號?
全行程的
≤±2% 全行程的
≤±2% 全行程的
≤0.8% 4～20mADC 4～20mADC?
公稱通徑D（mm） 25 32 40 50 65 80 100 125 150 200 250 300 350 400?
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466?
公稱壓力PN（MPa） 1.6、2.5、4.0、6.4?
流量特性 近似等百分比（參見典型曲線圖）、直線特性?
閥板轉角（度） 0°～至90°（可調）?
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%?
動作時間（S/90度） 8.5～30??
36～60?
可調節比 250:1 300:1
