| 品牌 : | 弗尼 | 型號 : | CV3000-HCN |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN65 |
| 適用介質 : | 水,弱酸堿介質, ,氮氣,氧氣, ,液化氣,空氣,其他 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 執行器 |
| 形態 : | 截止式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

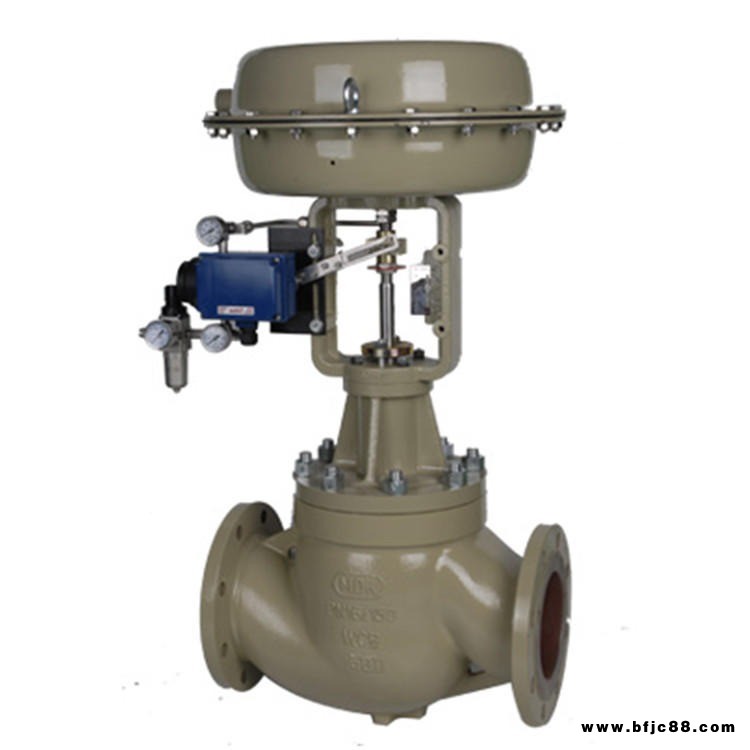

?CV3000-HCN氣動低噪音籠式調節閥：可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。氣動薄膜調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
????????本產品符合GB/T4213-92。
技術參數和性能指標
閥 體
型 式 直通鑄造球形閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力 ANSI 150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa?
連接型式 法蘭連接：FF、RF、RJ、LG?
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等?
焊接連接：嵌接焊SW（40～50mm） 對接焊BW （65～200mm）?
材 料 鑄鋼（ZG230-450）?
鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等?
上 閥 蓋 常溫型（P）：-5～+230℃ 伸長Ⅰ型（EⅠ）：+230～+566℃?
注：工作溫度不準超過各種材料的允許范圍?
壓蓋型式 螺栓壓緊式?
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯 填料、 編織填料、石墨填料
閥內組件
閥芯型式 金屬閥座的壓力平衡式閥芯
材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型 式 HA多彈簧薄膜執行機構
膜片材料 丁腈橡膠夾尼龍布
彈簧范圍 20～100、40～120、80～240kPa?
供氣壓力 140～400kPa?
氣源接口 Rc 1 4?
環境溫度 -30～+70℃
閥作用型式
氣—關式或氣—開式
附 件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄 漏 量 小于閥額定容量的0.1%，符合ANSI B16.104-1976Ⅲ級
回 差 帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%?
基本誤差 帶定位器：小于全行程的±1%?
不帶定位器：小于全行程的±5%?
注：采用標準的V型聚四氟乙烯填料時
可調范圍 25：1
