| 品牌 : | 弗尼 | 型號 : | ZJHP |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN50 |
| 適用介質 : | 水,蒸汽,弱酸堿介質, ,氮?dú)?氧氣, ,空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 執行器 |
| 形態 : | 截止式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

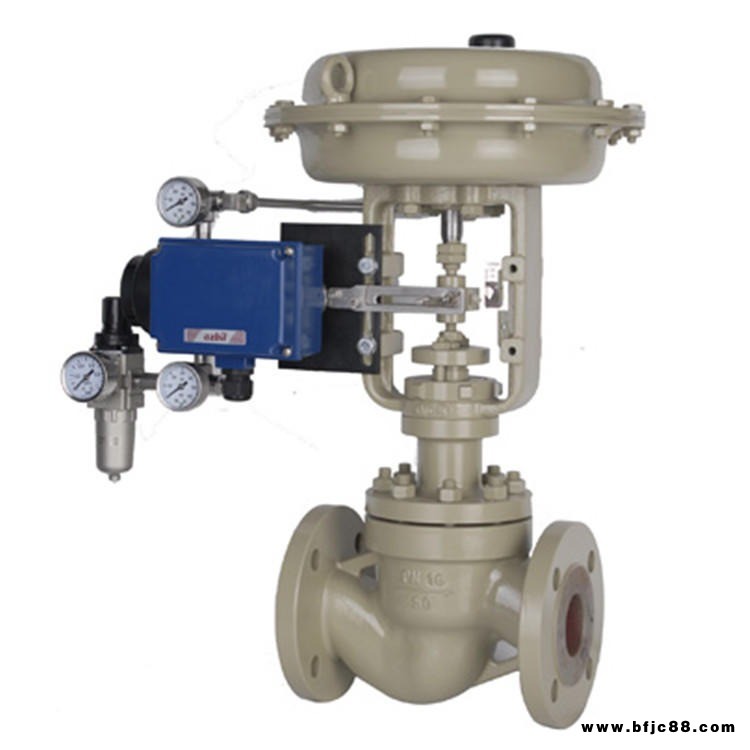

■ 氣動薄膜單座調節閥概述
氣動薄膜單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN15～250。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
■?氣動薄膜單座調節閥特點
頂導向單座調節閥，結構緊湊，部件少、易維修。
可調范圍大，固有可調比為50。
執行機構采用多彈簧結構，高度減少30％、重量減輕30％。
波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵 流體外漏。
氣動薄膜調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
■ 氣動薄膜單座調節閥主要零件材料
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石*板、10、1Cr18Ni9Ti、石*纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
推桿、閥桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
■ 氣動薄膜單座調節閥規格與技術參數
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||||
膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | |||||||||||
信號范圍Pr(kPa) | 20～100、40～200 | ||||||||||||||
氣源壓力Ps(MPa) | 0.14～0.4 | ||||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||
固有可調比 | 50 | ||||||||||||||
允許泄漏量 | 硬閥座：Ⅳ(10-4閥額定容量)??? 軟閥座：Ⅵ級 | ||||||||||||||
公稱壓力PN(MPa) | 1.0、1.6、4.0、6.4 | ||||||||||||||
工作溫度t | 常溫型 | -20～200、-40～250、-60～250 | |||||||||||||
散熱型 | -40～450、-60～450 | ||||||||||||||
高溫型 | 450～560 | ||||||||||||||
低溫型 | -60～-100、-100～-200、-200～-250 | ||||||||||||||
﹡?本產品性能指標貫徹GB/T4213標準
■ 氣動薄膜單座調節閥連接尺寸及標準
·?法蘭標準：鑄鐵法蘭按GB4216.5
? 鑄鋼法蘭按GB9113、JB/T79、HG/T20592
·?法蘭密封面形式：PN10、PN16為突面；
? PN40、PN64為凹凸面、閥體為凹面。
·?薄膜執行機構氣信號接口：內螺紋M16×1.5
·?夾套保溫型夾套載熱體接口：對焊φ18×4
﹡?閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
? 如：ANSI、JIS、JPI等標準。?
■ 氣動薄膜單座調節閥訂貨須知
? 訂貨時請用戶提供以下資料：
·?調節閥名稱、型號
·?公稱通徑
·?公稱壓力(MPa)
·?額定流量系數(Kv)
·?固有流量特性
·?介質名稱
·?工作溫度及范圍
·?整機作用方式
·?閥體、閥內件及填料材質
·?所配附件
·?其它特殊要求
■ 氣動薄膜單座調節閥型號
例? ? LN150MB101Q16KC表示閥口徑為150mm的氣動薄膜單座調節閥，標準閥體，公稱壓力1.6MPa，整機作用方式氣關，等百分比流量特性，鑄鋼閥體，工作溫度范圍-40～250℃，法蘭連接規格按制造廠標準。
