| 品牌 : | 弗尼 | 型號 : | ZZYVP-16B（ZZDQ） |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN65 |
| 適用介質 : | 水,弱酸堿介質, ,氮?dú)?氧氣, ,液化氣,空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 自力式 | 零部件及配件 : | 配件 |
| 形態 : | 截止式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
■ 概述

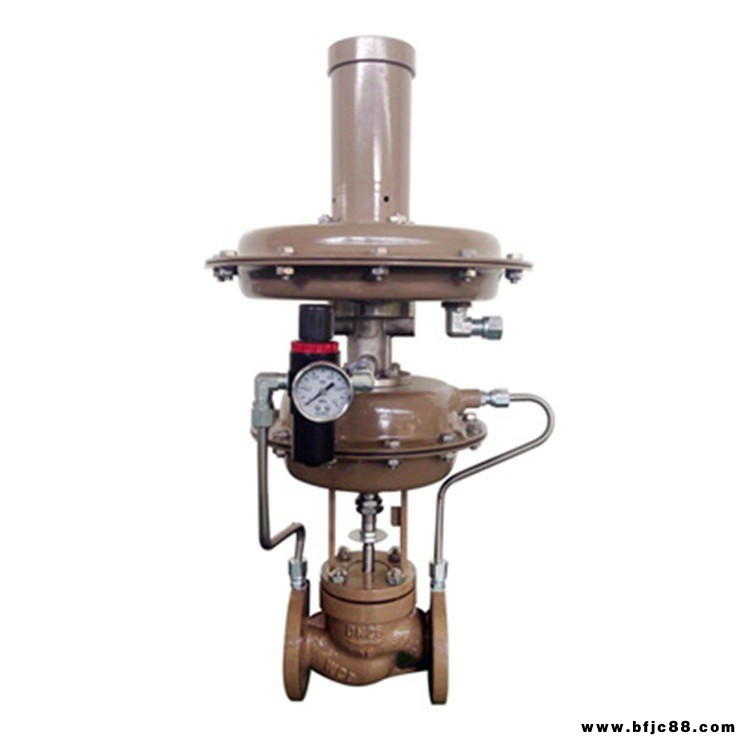

ZZYVP-16B(ZZDQ)氮封閥是本廠自主開發、研制的一套自力式微壓力控制系統，主要用于保持容量頂部保護氣(一般為氮?dú)?的壓力恒定，以避免容量內物料與空氣直接按觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。氮封閥被廣泛應用于石油、化工等行業。
■ 特點
·無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
·氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
·壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
·采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；
·供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高；
·為確保儲罐的安全，需在罐頂設置呼吸閥；
·呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
■主要技術參數及性能指標
1 供氮裝置主要技術參數及性能指標
公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||
閥座直徑dn（mm） | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
額定流量系數Kv | 0.2 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
額定行程L(mm) | 8 | 10 | 14 | 20 | 25 | ||||||||||
流量特性 | 快開 | ||||||||||||||
壓力調節范圍（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28 | ||||||||||||||
公稱壓力PN（MPa） | 1.6 2.5 4.0 | ||||||||||||||
被調介質溫度(℃) | ≤80 | ||||||||||||||
調節精度(％) | ±5％ | ||||||||||||||
允許泄漏等級 | 標準級：Ⅳ級(GB/T4213-92) 嚴密型：Ⅵ級（GB/T4213-92） | ||||||||||||||
2泄氨裝置主要技術參數及性能指標
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
額定流量系數Kv | 6.9 | 11 | 30 | 30 | 48 | 75 | 80 | 190 |
額定行程L(mm) | 8 | 10 | 14 | 20 | 25 | |||
流量特性 | 快開 | |||||||
壓力調節范圍（kPa） | 0.4～5.5、5～10、9～14、13～19、18～24、22～28 | |||||||
公稱壓力PN（MPa） | 0.1 | |||||||
被調介質溫度(℃) | ≤80 | |||||||
調節精度(％) | ±5％ | |||||||
允許泄漏等級 | 標準級：Ⅳ級(GB/T4213-92) 嚴密型：Ⅵ級（GB/T4213-92） | |||||||
■ 主要零件材料
閥 體：ZG230-450、ZG1Cr18Ni9Ti
閥內件：1Cr18Ni9Ti
膜 蓋：A3、1Cr18Ni9Ti
膜 片：夾增強滌綸織物丁腈橡膠、氟橡膠
彈 簧：60Si2Mn、1Cr18Ni9Ti
