| 品牌 : | 君科數控 | 型號 : | JKD-5060 |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 作用對象 : | 金屬 | 作用原理 : | 逆變 |
| 等離子源 : | 可根據客戶選配 | 切割厚度 : | 300 |
| 頻率 : | 50-60HZ | 輸入電壓 : | 220v |
| 輸出電流調節范圍 : | 100 | 額定負載持續率 : | 95 |
| 功率 : | 3000 | 功率因素 : | 根據客戶要求 |
| 絕緣等級 : | B | 外殼防護等級 : | B |
| 安裝占地 : | 2*8.5米 | 外形尺寸 : | 2*8.5米 |
| 工具凈重 : | 2200 |
倉儲式銷售！急單當天可發貨！
? ? ?銷售熱線：131.7627.6044

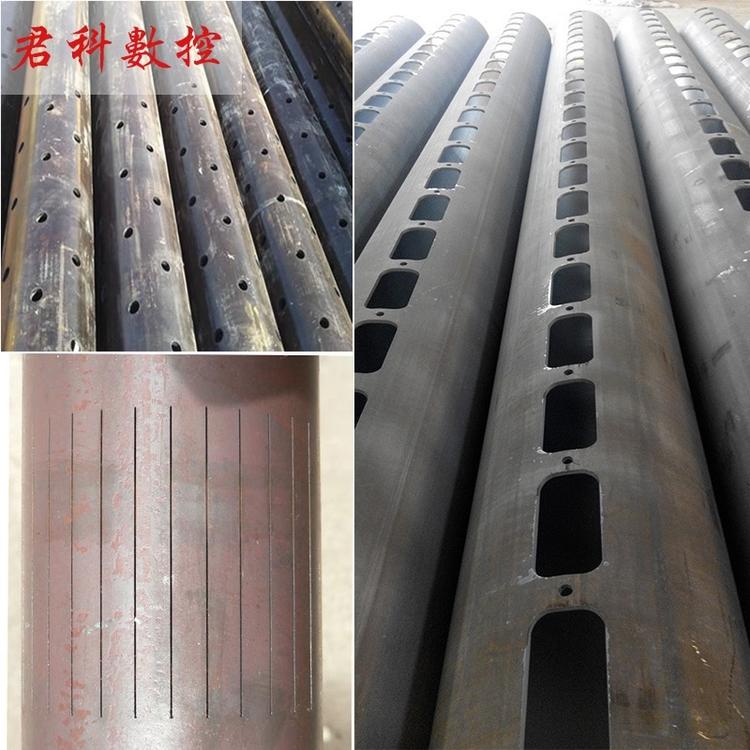

數控相貫線數控切割機是一種對鋼管和有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該機廣泛運用于建筑、化工、造船、工程機械、冶金、電力等行業的管道結構件的切割機。
管道相貫線數控切割機能十分方便的切割加工此類工件,無需操作計算、編程,只需輸入管道相貫系統的管子的相貫線、相貫線孔及焊接坡口。

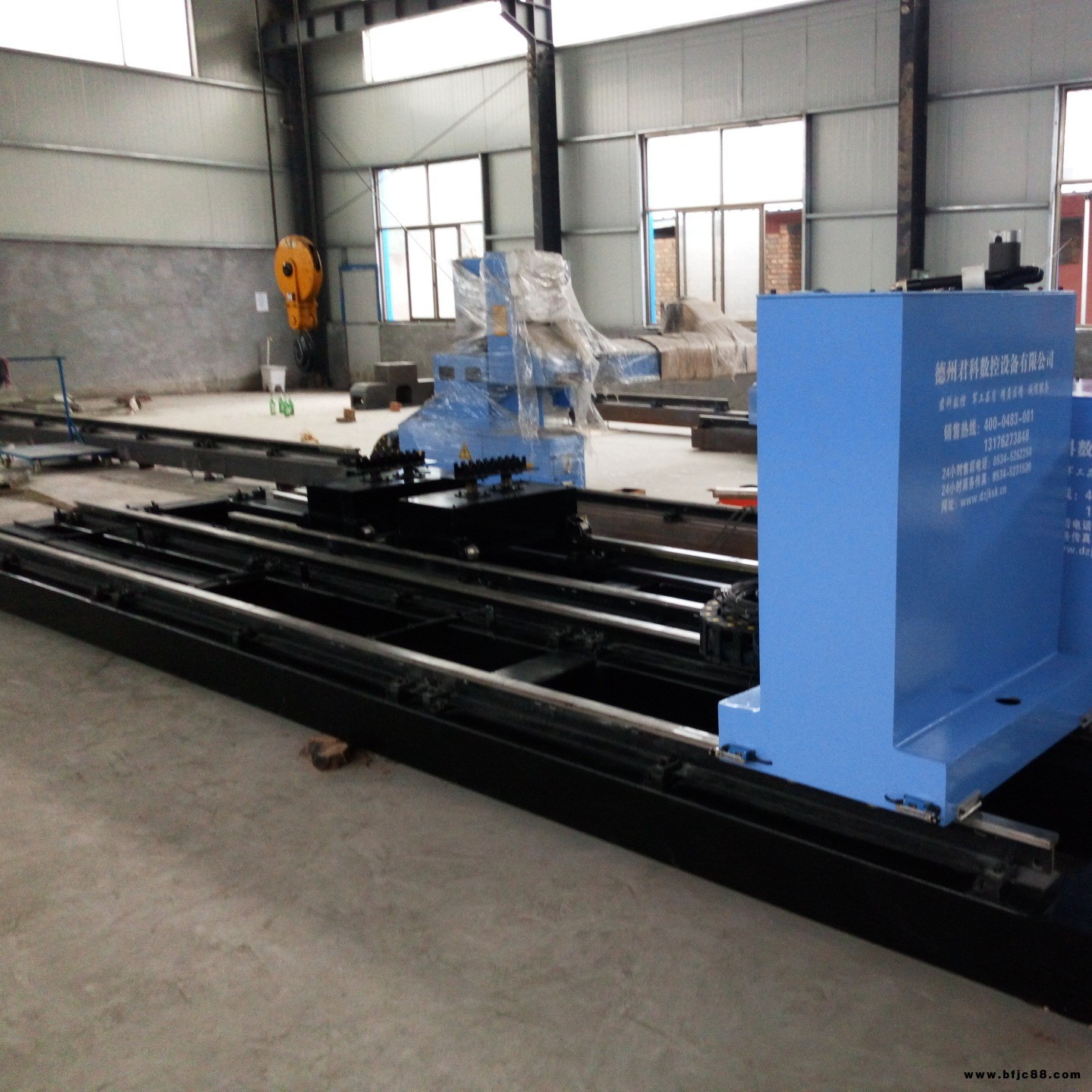

相貫線數控切割機
?1.?小直徑鋼管往往其壁厚比較薄，因而剛性不足，會出現明顯彎曲現象。如采用傳統的相貫線數控切割機（結構大多為單卡盤結構）時，會造成鋼管在旋轉過程中在托架上跳動，造成工件定心困難，使割炬無常切割。尤其在進行切割焊接坡口面的切割時，會導致過切或欠切現象的出現。
? ??2.?君科數控切割機設備中，采用的工藝是熱切割工藝（包括等離子切割和氧切割），其切割速度與鋼管壁厚有關，而與鋼管的管徑無關。壁厚的厚度越薄，切割速度要求越高。由公式V=rω（V為線速度，r為管的半徑，ω為角速度）可知，鋼管的半徑越小，壁厚越薄，其要求的角速度越高，也就是管的旋轉速度越高。而現有的管切割設備的旋轉速度都比較低，不能滿足小管徑鋼管的高速切割的需要。
?????相貫線數控切割機的產品分類主要根據聯動軸數量加以區分，在已知的相貫線數控切割機產品類型中，從鋼管的加工需求可以由三軸聯動到六軸聯動分為多種規格，不同的規格切割功能不盡相同，一般來說，三軸相貫線數控切割機體現為兩軸聯動，只能定向切割，無打坡口功能，要想切割坡口，比如在鋼構行業，子母管焊接工藝中，用到 多的就是五軸相貫線切割機，其可實現任意坡口切割，可根據管徑和厚度的不同選不同的切割方式，主要有火焰、等離子切割兩種！鋼管切割長度也是可以按要求定制加長的，這在使用上是非便利的！
當建筑、化工、環保、重工行業，管道、鋼構、網架工程越來越多，復雜管道相貫焊接技術的應用，純手工相貫線切割工藝已經無法滿足技術要求，全新技術引導的相貫線數控切割機經過多年醞釀，技術越來越先進，在相貫線數控切割機領域廣泛使用的今天，已經起到了舉足輕重的作用！
龍門式數控火焰切割機切割圓管時操作步驟
使割炬軸線與此切線成15°～25°角，割炬偏離管頂?shù)木嚯x按以下方法確定：從切割點作管子外圓的切線。管壁厚時角度取大一些，快速氣割工藝在螺旋管生產線上用于管子害長切割。為了縮短預熱時間，可采用起割處附加低碳鋼粒或短段鋼絲的方法來加速起割。
可達到下列切割速度：當采用適當?shù)臄U散形割嘴氣割時。
①?鋼管直徑3001020mm壁厚12mm切割速度15-2500mm/min。
②?鋼管直徑700800mm壁厚10mm切割速度35000mm/min。
?數控相貫線等離子切割機 經濟型 相貫線數控切割機 數控圓管切割機
??????龍門式數控火焰切割機切割圓管時，首先預熱管側部位，轉動鋼管的氣割和快速氣割。嘴頭與管子外表接近垂直。切透后嘴頭往上傾斜并與管子成接近切線角度。切割過程中，割炬應不時改變位置，以堅持這一切割角度。切割一段后暫時停止，將管子稍加轉動后，再繼續切割。較小直徑的管子可分23次割完，較大直徑的管子可多分幾次，但分段越少對切割越好。
把圓管置于回轉胎具上按逆時針方向轉動，大直徑鋼管或圓筒的快速氣割。將割炬設在偏離圓管頂面一定距離處。切割時，切割氧流相對切口前緣形成一個攻角，同時火熱的熔渣沿管壁內、外表面把切口前緣預熱至很高溫度，大大加速了鐵-氧燃燒反應，使切割速度大為提高。
做到這幾點相貫線切割機才能正常運轉
鋼管切割機價格龍門式圓管數控切割機廠家
???1、相貫線切割機使用等離子時需要每隔15-30天打開外殼進行除塵處理(例如用壓縮空氣吹或者用高精度電子元件清洗劑清洗后再用壓縮空氣吹干)，以保證主機工作的順利完成。
???2、保證主機進線3廂電平衡，切勿出現缺廂或者壓差過大。
???3、保證良好的鋼板接地，鋼板到大地的電阻不大于3歐姆。
???4、保持正極接地夾與被切割鋼板之間保持良好的導電性能。
???5、保證足夠的氣體壓力和流量，壓力在正常切割時不低于9公斤(機載式電源不低于6公斤)，注意以氣體到等離子主機的距離為準。
???6、切割時盡量按照切割表參數設置，例如弧壓值、切割高度、穿孔高度等。
???7、盡量不要長時間懸空起弧及穿孔，以提高易損件使用壽命。
???8、當臨時不使用等離子切割時，請在停機前保證主機足夠的散熱，以主機內風扇噪音減小為準。
???9、在感覺相貫線切割機等離子能量不足時(如穿透力度不夠，弧偏移或拖尾)，請立即停機檢查，禁止繼續切割。
?10、每次切割前、空程高速低速運行時、停機保養時、關機前，保證割維持在升降位置的 高點。
數控相貫線切割機的基本配置
?數控相貫線等離子切割機 經濟型 相貫線數控切割機 數控圓管切割機
1、 有效切割直徑 1000mm
2、 小有效切割直徑 30mm
（本機型有效切割直徑：50-600mm）
切割指標
3、數控火焰切割壁厚 6－180mm
