| 加工定制 : | 是 | 品牌 : | 德國KEWILL |
| 型號 : | FR80 | 類型 : | 渦輪式流量計 |
| 測量范圍 : | -29 to 120℃; -29 to | 精度等級 : | ±0.5% / ±0.2% |
| 重復性： : | 測量值的±0.1% | 響應時間： : | 50 毫秒相對于輸入的改變 |
| 穩定性： : | 6個月以上的穩定性是測量值的±0.1% | 環境溫度的影響： : | 超過工作溫度范圍是±0.25% |
| 過程連接： : | DIN PN10 to PN63 | 線圈阻抗： : | 1600 ohm |

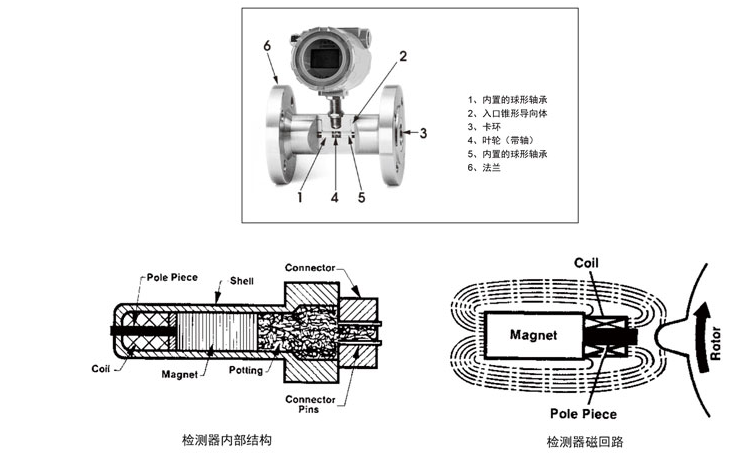

原理,結構
渦輪流量計是一種速度式流量計。如下圖所示，在管道中心安放一個渦輪，兩端由軸承支撐，當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力矩和流體阻力矩而產生旋轉.在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比.由此，流體流速可通過渦輪的旋轉角速度得到，從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測.當渦輪葉片切割由殼體內 磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化.傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
特點
● 安裝有高可靠性的長壽命軸承
● 極好的重復性好，適合于配料
● 的低流速測量性能
● 極快速響應，適合批量控制和配比控制場合的使用
● 多葉片結構的轉子，精度高
● 蒸汽清洗允許
● 帶高低報警功能，可以驅動繼電器
● 具有10點非線性修正功能
● 標準RS485通訊(MODBUS協議)
● 模塊化電路設計及豐富的自診斷功能，維修方便
● 緊奏型適用于設備安裝
應用
● 成品油、輕質原油、汽油、輕油、噴氣燃料、輕柴油、石nao油、乙烯等
● 潤滑油、液壓油等
● 水、純水、蒸餾水、去離子水、脫鹽水、軟化水等
● 酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙xi腈等
● 甲醛、酢酸、苛xing鈉、二硫hua碳等
● 牛奶、咖啡等
● 導熱油、熱煤you等高溫介質

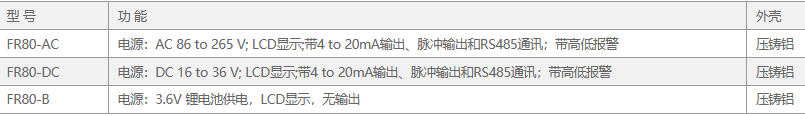

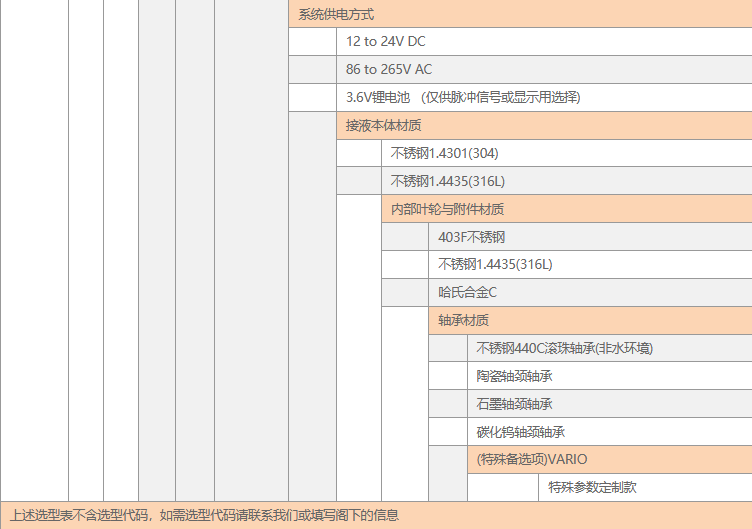

選型指南

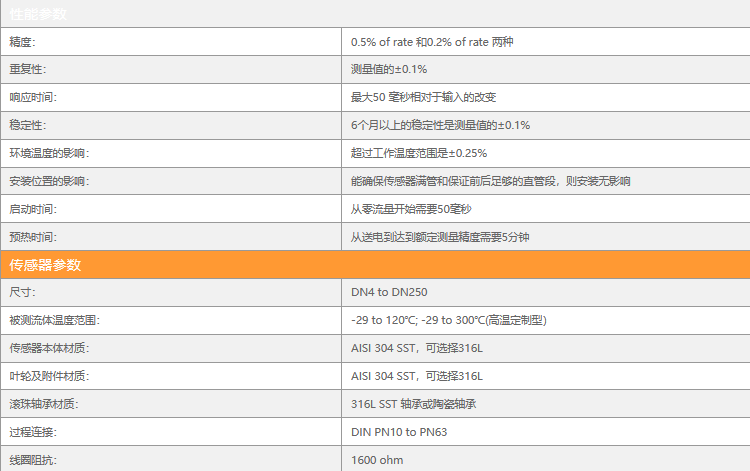

技術參數

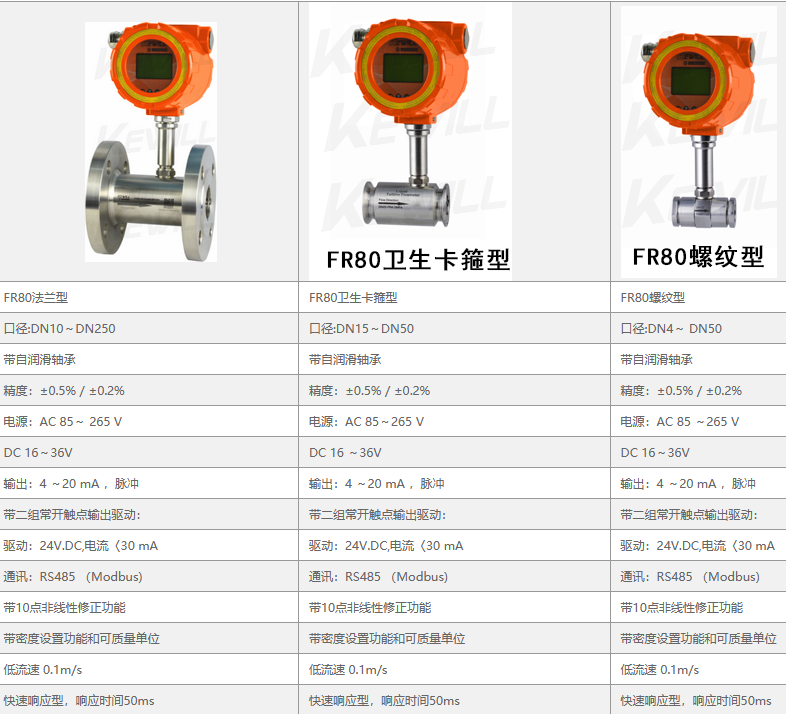

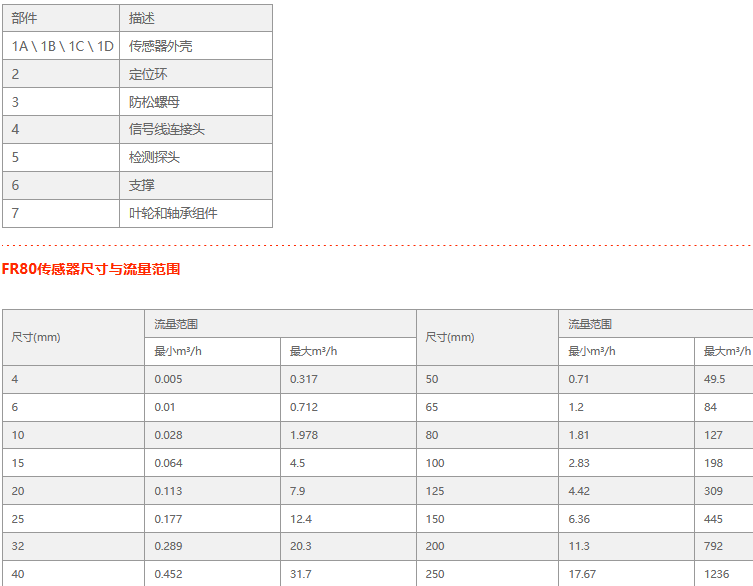

FR80指標參數

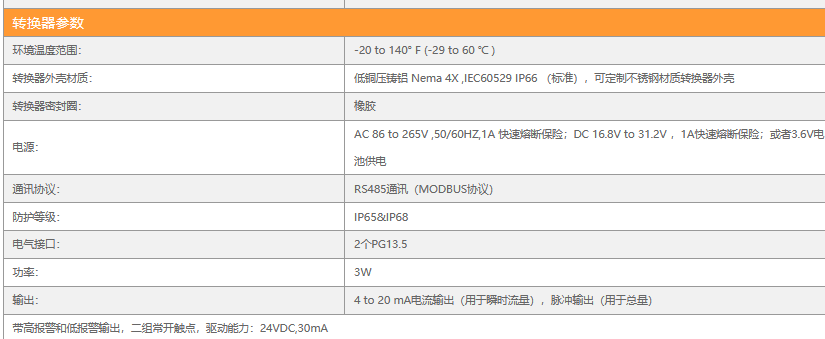

FR80渦輪流量計轉換器

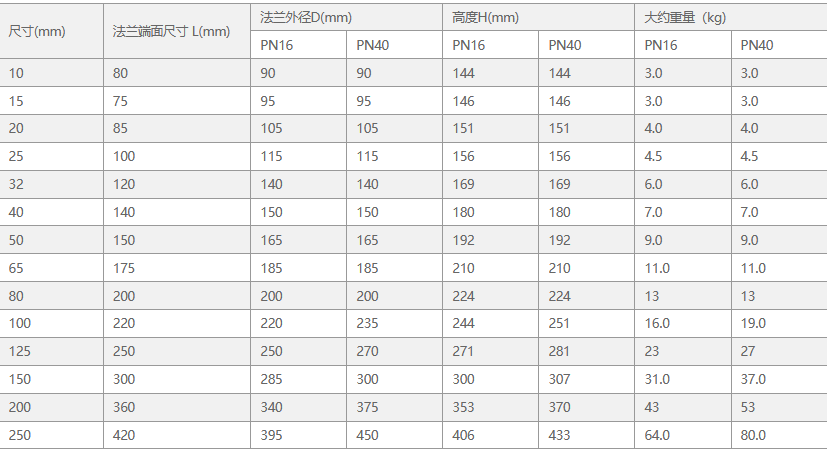

FR80法蘭型外形尺寸

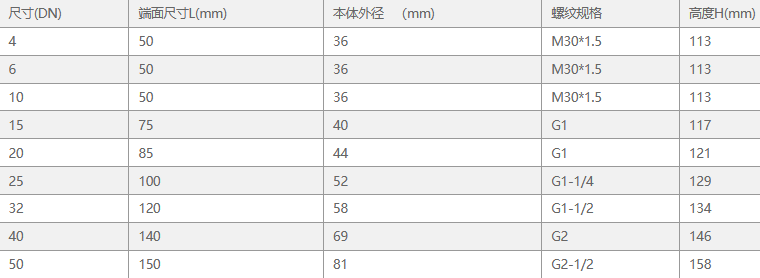

FR80螺紋連接型外形尺寸

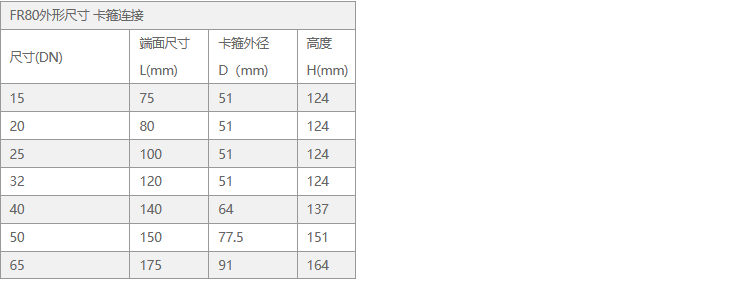

FR80卡箍連接型外形尺寸
FR80安裝要求
FR80壓力損失曲線圖
訂貨提示
1.訂貨時請注明介質流向，介質種類，管徑及期望測量區間值。我們可在出廠時幫您完成精確校驗。
2.若是黏性介質，請注明黏度，溫度及介質種類，以及流量范圍。

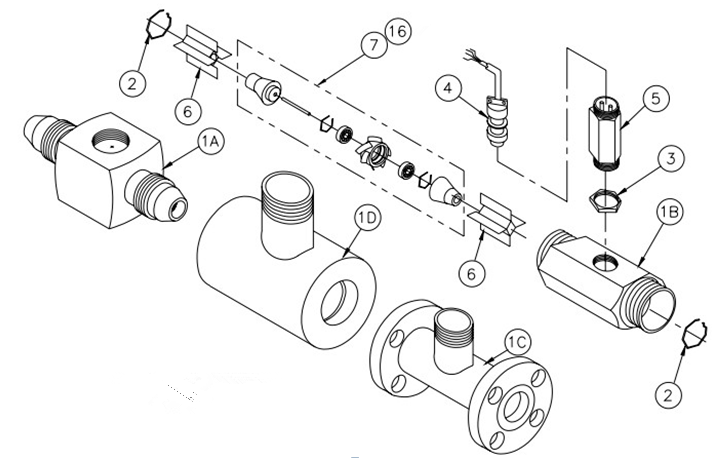

渦輪流量計的部件組成
部件組成?
通常渦輪流量計由整流器、儀表管段、傳感器和前置放大器構成。
整流器是為了消除或減少流動中的漩渦流、偏心流等各種非軸對稱流和脈動流而設置于流量計前端管道中的裝置。
儀表管段是指包括整流器、上下游直管段以及流量計在內的配管部分。
傳感器是把轉子的轉動轉換成電信號的裝置。通常把渦輪流量計中感知流體流速的渦輪及其組合（包括前后導流架、軸承、殼體及前置放大器）統稱為渦輪流量傳感器。
前置放大器是為了傳送傳感器的電信號而對其進行放大、整形，從而得到輸出信號的裝置。將輸出信號的信號處理、轉換部分稱為二次儀表或顯示儀表。
