| 加工定制 : | 是 | 品牌 : | 中遠 |
| 型號 : | GZS1230 | 別名 : | 滾軸分離篩 |
| 用途 : | 沙子、泥土、石塊分離 | 篩面層數 : | 1(層) |
| 篩面長度 : | 2000(mm) | 篩孔尺寸 : | 10-15(mm) |
| 入料粒度 : | ≤25(cm) | 重量 : | 7(t) |
| 產品類型 : | 全新 | 功率 : | 11-15(kw) |
| 類型 : | 分選篩 | 篩網材料 : | 金屬絲編織網 |
| 物料運動軌跡 : | 直線振動篩 | 訂貨號 : | hnzyjx443 |
| 貨號 : | hnzyjx443-2 |
泥石分離機 石料場泥石分離機 滾軸式泥石分離機?河道泥石分離機 礦用滾軸分離篩 河道泥土石頭分離設備?石料場泥石分離機 河卵石泥土石分離機?黏土石料泥石分離機?碟型篩泥石分離機 黏土砂石料滾軸篩 砂石泥土篩分設備 石料廠泥石滾動篩選機 重型泥石分離機?河道污泥分離機 移動蝶式泥石分離設備
泥石分離機簡介：

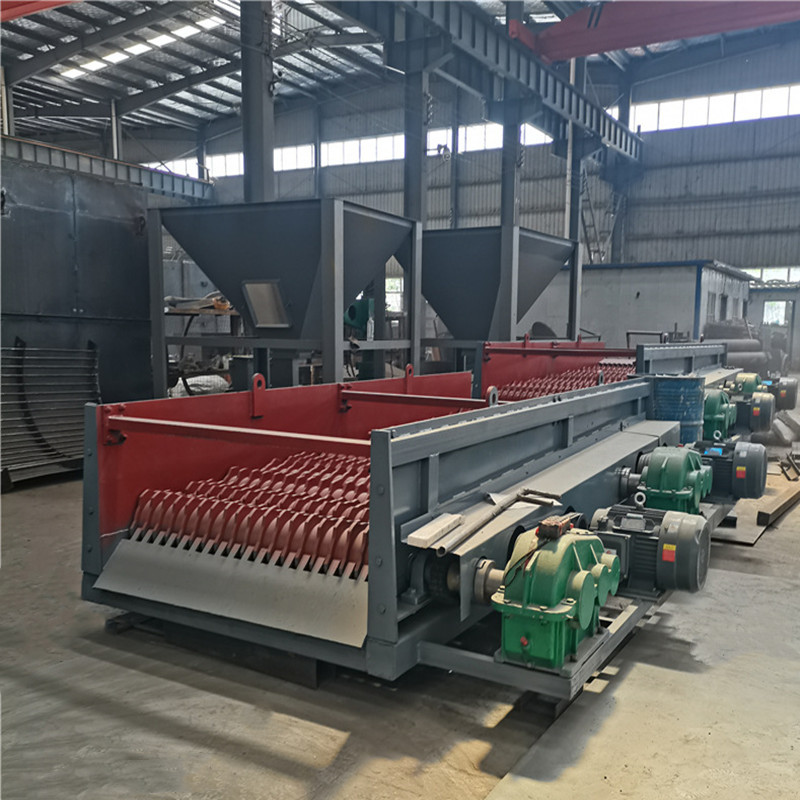

泥石分離機（又叫滾軸分離篩、泥石分離機、多級連動輥軸篩、滾軸篩、蝶形篩等，用途不一樣叫法也有區別），滾軸篩是由多個軸、分多段向前驅動物料，而且各軸之間是聯動的。物料由前端進入多級聯動滾軸篩的1-2軸;然后由電機驅動帶有不規則形狀裝置的篩軸進行翻轉運動;各軸之間有間隙，靠鑲嵌在軸上的不規則裝置托起大粒度物料向前運動;小粒度物料則逐步落于機器底部由皮帶機排出，從而起到粗細物料分離的目的。泥石分離機的篩網間隙由滾軸數量和碟片形狀大小決定，生產前需要先知道篩分什么物料，根據物料大小和要求的生產能力，來定制不同機型。
泥石分離機組成：
? ? ?本篩機主要由箱體、箱體襯板、碟片、傳動軸、調速電機、電機臺座、鏈條鏈輪、支架等組成。
1、篩箱：由厚度不同的Q235鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、襯板：采用錳板，用螺栓連接，更換方便。

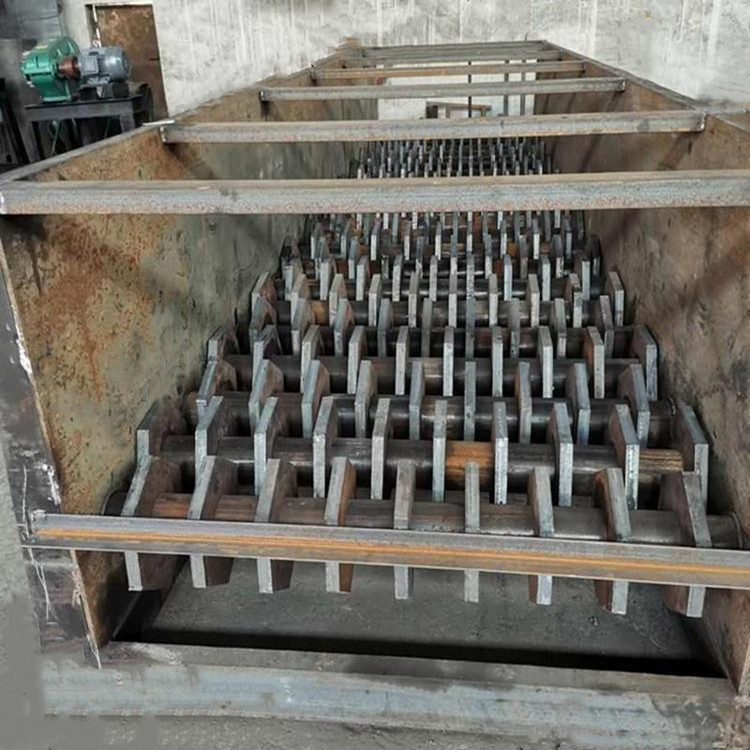

3、碟片：采用加厚高錳材料，堅固。
4、調速電機：使用與維修方法詳見振動電機使用說明書。
5、電機臺座：安裝電機，使用前連接螺釘必須擰緊，特別是新篩機試用天、必須反復緊固，以免松動造成事故。
6、傳動：采用雙鏈輪鏈條傳動，傳動，運行穩定。
7、支架：由方鋼和槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
?
泥石分離機原理：

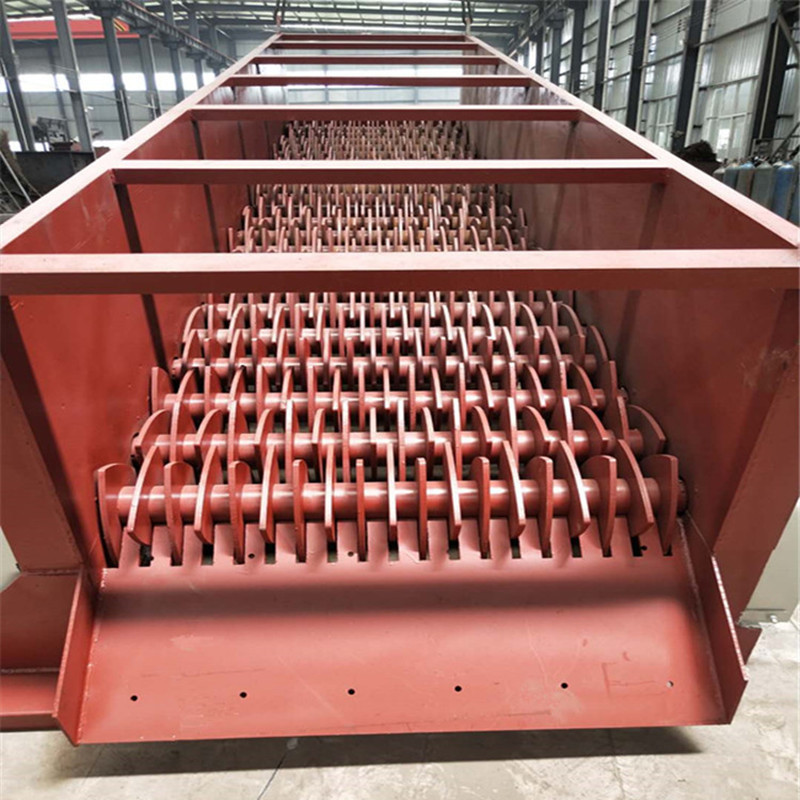

??????由電機驅動帶有不規則的形狀裝置的連動軸進行翻轉運動，篩面由很多根直線排布回轉軸承構成,在滾軸上有相等的篩盤排布，滾軸通過齒輪帶動輪鏈傳動而旋轉的，其旋轉的的方向與原料流動的方向一致，軸與軸間有間隙，鑲嵌在軸上的不規則裝置托起大粒度物料向前運動，因?yàn)楹Y軸是按各不相同的運行方向，所以當材料在運行方向高的地方運行時的速度快；當材料在運行方向低的地方運行時的速度緩。兩種各不相同的速度運行下的材料，在篩面某一地方相匯時開始做軸向運作，如此一來就使材料均衡性地分布在篩面上，小顆粒物料則落入分離機下部由皮帶機送出。
泥石分離機優點：
1.環保生產不用水可泥石分離篩分。
2.系統采用變頻調速功能，不堵料，速度任意調節。
3.在不同的工礦下可以起到輸送、分離、篩分等功能，實現一機多用。
泥石分離機范圍：
滾軸砂石分離機廣泛用于：石料場的泥石分離、砂石分離，選礦廠礦石分選、煤礦煤炭輸送分離、煤矸石分離，建筑裝修垃圾分離、生活垃圾分離、陳腐垃圾分離等。滾軸篩主要是由葉盤和軸的配合，通過軸的旋轉可以打散和篩分待分類的物料，并通過力和葉盤的形狀配合同時進行循環和運輸，通過不斷運動，把潮濕，黏土等難以分離和清潔的物料中的黏土和石頭分離。
?
泥石分離機特點：
1.篩分精度 率高，處理量是相同體積傳統滾筒篩的2倍，篩分效率更是滾筒篩的1.5倍，生產能力可高至800t/h。
2.采用變頻驅動控制方式，動力小，能耗低，安全性及穩定性高，處理量可調體積小，不占空間，移動方便。
3.物料自動排出，可連續作業，在不同的工礦下可以起到輸送、分離篩分等功能，實現一機多用。
4.運行穩定性高，機器堅固耐用，噪音低，易損件少，更換方便。
5.篩分范圍廣，適用于各類工業垃圾泥石、砂石、礦石等各類石料、裝潢、建筑廢棄物、粘濕物料分離工況。

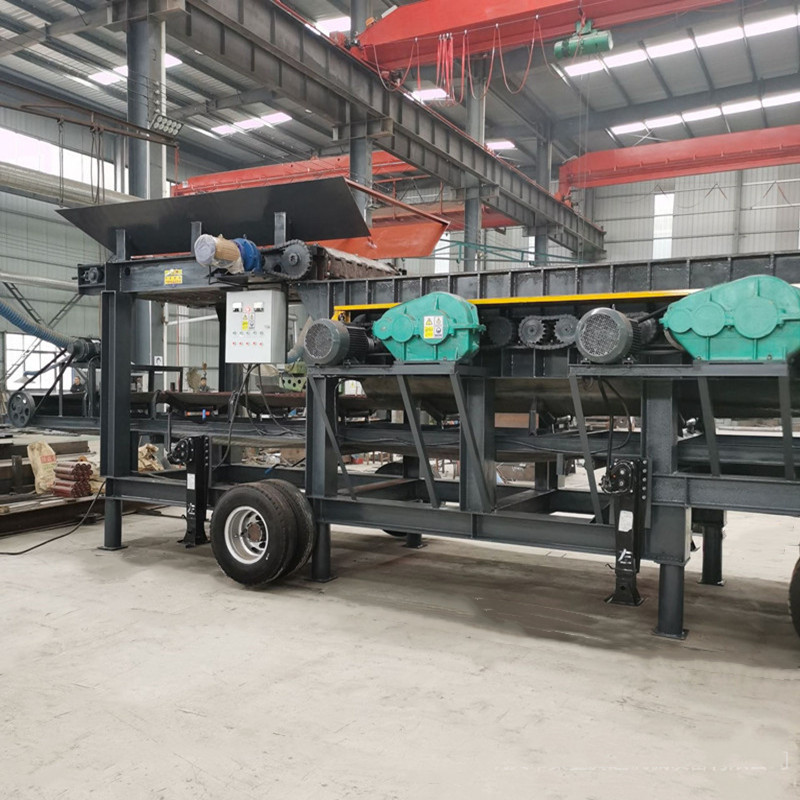

6.根據產量要求定制型號大小，可裝配柴油機傳動和輪胎移動車。
泥石分離機用途：?
滾軸分離機用于石料場的泥石分離、砂石分離，選礦廠礦石分選、煤礦煤炭輸送分離、煤矸石分離，建筑裝修垃圾分離、生活垃圾分離、陳腐垃圾分離等。
泥石分離機技術參數：
型號規格 | 功率 | 軸間隙 | 軸數量(根) | 入料粒度 | 理論產量(t/h) | 重量 |
GZS0816 | 7.5-11 | 10-50 | 6-8 | ≤20 | 30-100 | 4 |
GZS1020 | 11-15 | 10-50 | 7-10 | ≤25 | 60-180 | 7 |
GZS1230 | 18.5-30 | 15-70 | 8-11 | ≤30 | 100-300 | 12 |
GZS1235 | 22-37 | 20-80 | 10-13 | ≤30 | 130-350 | 13 |
GZS1340 | 37-45 | 20-90 | 11-14 | ≤33 | 150-500 | 16 |
GZS1445 | 45-55 | 25-100 | 12-15 | ≤35 | 180-600 | 20 |
GZS1550 | 55-75 | 25-100 | 13-17 | ≤38 | 200-700 | 23 |
GZS1655 | 75-90 | 30-100 | 14-18 | ≤40 | 250-800 | 28 |
GZS1860 | 75-110 | 30-100 | 15-20 | ≤45 | 350-1000 | 35 |
