| 加工定制 : | 是 | 品牌 : | 中遠 |
| 型號 : | 2YK1235 | 別名 : | 震動篩 |
| 用途 : | 采石場篩分料石 | 篩面層數 : | 2 |
| 篩面長度 : | 3500(mm) | 篩孔尺寸 : | 3-100(mm) |
| 入料粒度 : | 10-50(mm) | 重量 : | 1982(kg) |
| 產品類型 : | 全新 | 功率 : | 15(kw) |
| 類型 : | 振動篩 | 篩網材料 : | 金屬絲編織網 |
| 物料運動軌跡 : | 圓振篩 | 訂貨號 : | hnzyjx315 |
| 貨號 : | hnzyjx315-1 |
圓振動篩 礦用振動篩 滾筒篩 直線篩 多層振動篩 直線震動篩 礦用破碎篩分機 石子分篩機 石料圓振動篩 多層礦用圓振動篩 沙石分級震動篩 YK圓振石料篩 多層沙場篩分設備

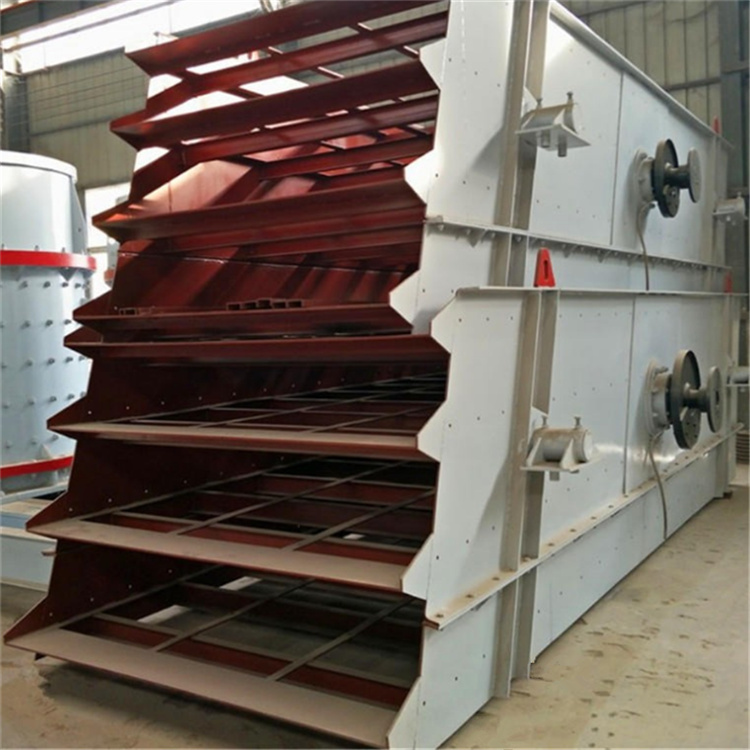

圓振動篩簡介：
圓振動篩是一種做圓形振動、多層數、新型高產量振動篩。
圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
我公司生產的系列圓振篩是一種新型篩分設備，振動軌跡為圓，產量能耗均達到企業標準，居國內外同類行業先進水平，備受各行業用戶的好評。

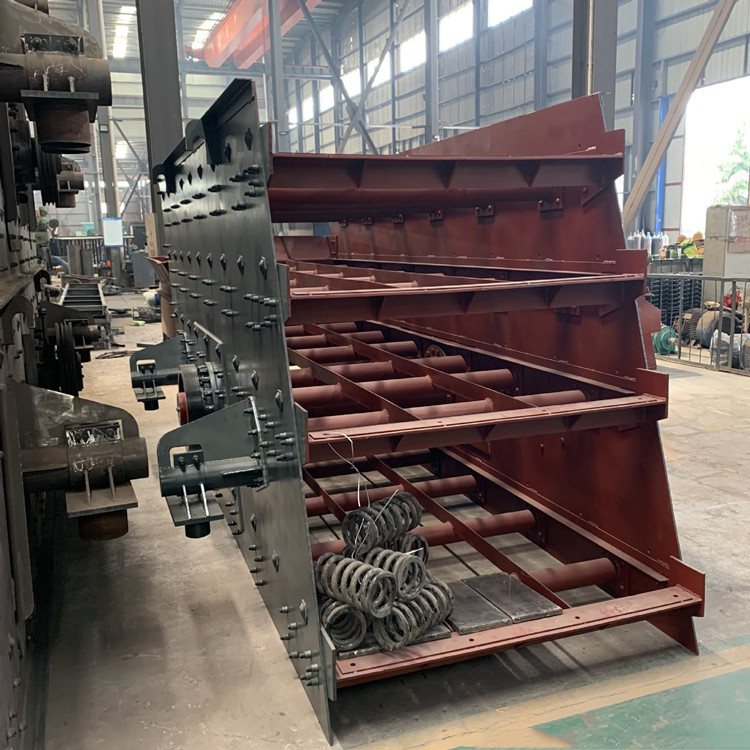

圓振動篩結構：
圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛(或支承)裝置及電動機等組成。
圓振動篩原理：
將顆粒大小不同的碎散物料群，多次通過均勻布孔的單層或多層篩面，分成若干不同級別的過程成為篩分。大于篩孔的顆粒留在篩面上，稱為該篩面的篩上物，小于篩孔的顆粒透過篩孔，稱為該篩面的篩下物。實際的篩分過程是：大量粒度大小不同、粗細混雜的碎散物料進入篩面后，只有一部分顆粒與篩面接觸，由于篩箱的振動，篩上物料層被松散，使大顆粒本來就存在的間隙被進一步擴大，小顆粒乘機穿過間隙，轉移到下層或運輸機上。由于小顆粒間隙小，大顆粒并不能穿過，于是原來雜亂無章排列的顆粒群發生了分離，即按顆粒大小進行了分層，形成了小顆粒在下，粗顆粒居上的排列規則。到達篩面的細顆粒，小于篩孔者透篩，實現了粗、細粒分離，完成篩分過程。然而，充分的分離是沒有的，在篩分時，一般都有部分篩下物留在篩上物中。細粒透篩時，雖然顆粒都小于篩孔，但它們透篩的難易程度不同，物料和篩孔尺寸相近的顆粒，透篩就較難，透過篩面下層的顆粒間隙就更難。
振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業。
電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
圓振動篩特點：
1.采用筒體式偏心軸激振器及偏塊調節振幅，使用簡單，維修方便。
2.圓振動篩采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔。
3.結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用。
4.圓振動篩采用振動電機作為激振源，使用維修方便。
圓振動篩范圍：
圓振篩篩機廣泛用于金屬、冶金礦業:鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
圓振動篩用途：
廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級，是破碎篩分機組上的理想設備。當安裝了小孔徑篩網時，必須加水噴淋才能篩分潮濕的粘性物料。
圓振動篩技術參數:
型號規格 | 篩網層數 | 篩面傾角(°) | 篩網面積(m2) | 振動頻(r/min) | 雙振幅 | 處理能力(m3/h) | 電機功率 | 外形尺寸(L×W×H) | 重量 |
YK1235 | 1 | 15 | 4.2 | 970 | 6-8 | 35-180 | 5.5 | 3729×2443×1547 | 1845 |
2YK1235 | 2 | 15 | 4.2 | 970 | 6-8 | 40-150 | 5.5 | 3924×2433×2349 | 1982 |
3YK1235 | 3 | 15 | 4.2 | 970 | 6-8 | 25-270 | 7.5 | 3924×2527×2713 | 3922 |
4YK1235 | 4 | 15 | 4.2 | 970 | 6-8 | 25-270 | 11 | 3934×2688×3126 | 4821 |
YK1545 | 1 | 17.5 | 6.75 | 970 | 6-8 | 63-315 | 11 | 4923×2943×2164 | 3362 |
2YK1545 | 2 | 17.5 | 6.75 | 970 | 6-8 | 200-300 | 15 | 5163×3090×3156 | 5113 |
3YK1545 | 3 | 17.5 | 6.75 | 970 | 6-8 | 35-378 | 15 | 5163×3040×3513 | 6251 |
4YK1545 | 4 | 17.5 | 6.75 | 970 | 6-8 | 200-300 | 18.5 | 5163×3155×3804 | 7519 |
YK1548 | 1 | 17.5 | 7.2 | 970 | 6-8 | 63-315 | 11 | 5199×2943×2171 | 3418 |
2YK1548 | 2 | 17.5 | 7.2 | 970 | 6-8 | 200-300 | 15 | 5449×3090×3201 | 5266 |
3YK1548 | 3 | 17.5 | 7.2 | 970 | 6-8 | 35-378 | 15 | 5449×3090×3558 | 6453 |
4YK1548 | 4 | 17.5 | 7.2 | 970 | 6-8 | 47-275 | 18.5 | 5449×3155×3909 | 7845 |
YK1860 | 1 | 20 | 10.8 | 970 | 6-8 | 52-567 | 15 | 6302×3390×2992 | 4572 |
2YK1860 | 2 | 20 | 10.8 | 970 | 6-8 | 200-300 | 18.5 | 6020×3455×3756 | 5808 |
3YK1860 | 3 | 20 | 10.8 | 970 | 6-8 | 52-567 | 18.5 | 6020×3455×4180 | 7349 |
4YK1860 | 4 | 20 | 10.8 | 970 | 6-8 | 52-567 | 22 | 6183×3545×4521 | 8809 |
YK2160 | 1 | 20 | 12.6 | 970 | 6-8 | 200-300 | 18.5 | 6302×3755×2992 | 4940 |
2YK2160 | 2 | 20 | 12.6 | 970 | 6-8 | 66-720 | 22 | 6184×3755×3814 | 6438 |
3YK2160 | 3 | 20 | 12.6 | 970 | 6-8 | 66-720 | 30 | 6184×3915×4239 | 8665 |
4YK2160 | 4 | 20 | 12.6 | 970 | 6-8 | 66-720 | 30 | 6176×3915×4521 | 9933 |
YK2460 | 1 | 20 | 14.4 | 970 | 6-8 | 200-300 | 18.5 | 6302×4105×2992 | 5496 |
2YK2460 | 2 | 20 | 14.4 | 970 | 6-8 | 79-864 | 30 | 6184×4265×4032 | 8090 |
3YK2460 | 3 | 20 | 14.4 | 840 | 7-9 | 79-864 | 30 | 6184×4284×4510 | 11255 |
4YK2460 | 4 | 20 | 14.4 | 840 | 6-8 | 79-864 | 30 | 6181×4284×4787 | 13400 |
