| 品牌 : | 耐特 | 型號 : | 3060 |
| 配件適用對象 : | 打樁機(jī) | 配件名稱 : | 耐磨截齒 |

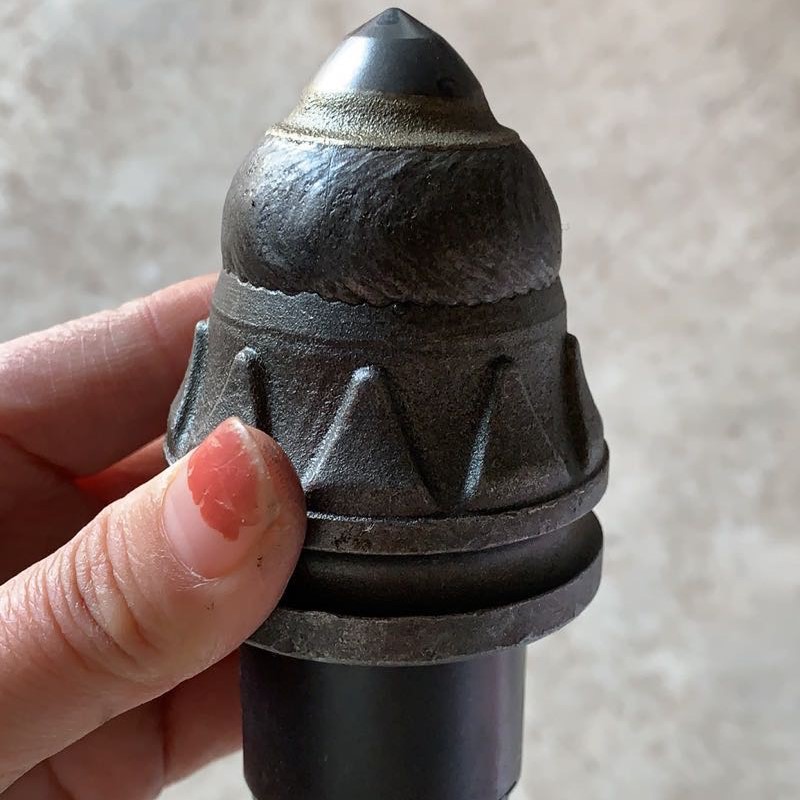

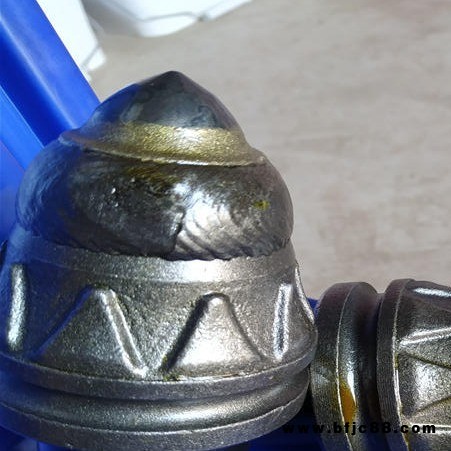

碳化鎢堆焊焊絲，堆焊金屬含鎢量40~50%，該產(chǎn)品在母材基體上堆焊4～5mm，堆焊層硬度可達(dá)到HRC68-72左右；該產(chǎn)品不適合多層堆焊，由于堆焊層硬度較高，多層堆焊容易產(chǎn)生裂紋。
用途:
用于堆焊耐巖石強(qiáng)烈磨損之機(jī)械零件，如混凝土攪拌機(jī)葉片、推土機(jī)和泵浦葉片、挖泥機(jī)葉片、高速混砂箱等。
熔敷金屬化學(xué)成分(%)
C | Mn | Si | W | |
保證值 | 1.50~3.00 | ≤2.00 | ≤4.00 | 40.00~50.00 |
堆焊層硬度：
HRC≥68-72
參考電流 (DC+)
焊絲規(guī)格（mm） | 焊接電流（A） | 焊接電壓（V） |
φ1.2 1.6 | 220 | 26 |
注意事項:
施焊工件應(yīng)做除油、除銹處理。
2.焊接時，氣體流量一般在20～25L/min。
3.藥芯焊絲焊接時，干伸長度應(yīng)為15～25mm。
4.在堆焊大型工件前應(yīng)適當(dāng)預(yù)熱至300℃左右。
5.焊絲庫房的濕度應(yīng)保持在小于60%。
6.非真空包裝焊絲存放時間不宜超過半年，真空包裝焊絲存放時間不宜超過一年。
