| 品牌 : | 天正華意電氣 | 型號 : | TH-300 |
| 加工定制 : | 是 | 類型 : | 數顯電流測量?jī)x表 |
| 測量范圍 : | 200000A | 準確度 : | 0.01 |
| 功率 : | 5W | 電源電壓 : | 220 12V |
| 外形尺寸 : | 15mm | 是否進口 : | 否 |
| 產地 : | 青島 | 訂貨號 : | 5655 |
?
?高壓！危險！操作者須經嚴格培訓并獲得國家相關高壓操作認證才能使用本儀表進行現場測試。
?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。
?被測線路電壓超過600V時須連接絕緣桿使用。
?嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有安全絕緣外皮的線纜)。
?可測導線或電纜 外徑Ф168mm，可測母排 尺寸168mm×245mm。
?請使用專配絕緣桿連接該儀表。
?儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。
?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。
?長時間不用儀表，請定期給電池充電或取出電池。
?更換電池，注意極性，若無法更換，請聯系廠家。
?拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。
?若本儀表及其他部件有損傷，請禁止使用。
?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。
?建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)。
?多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變?yōu)楹苄‰娏骰驘o(wú)電流顯示，該點即為電纜漏電點。
一.?簡介

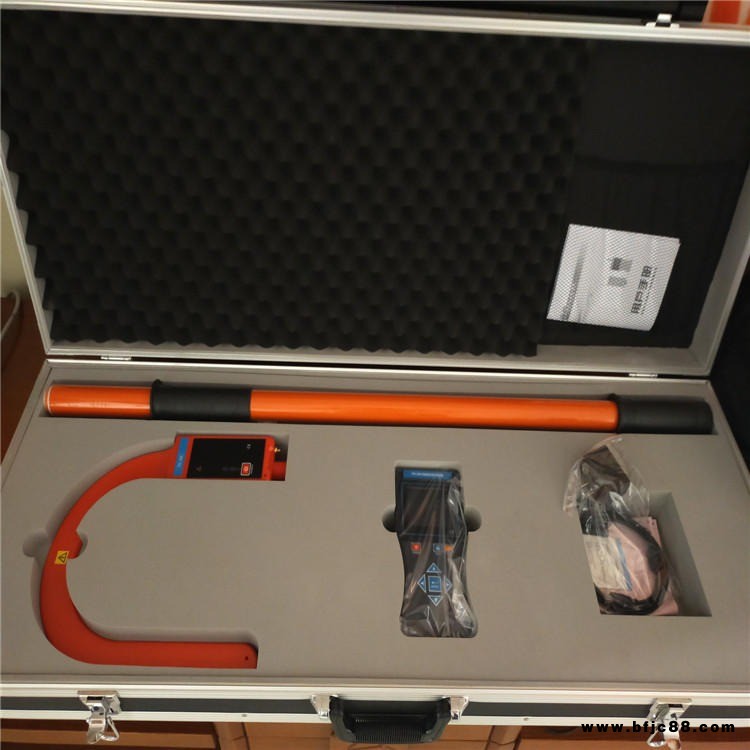

300系列無線高低壓鉤式電流表由超大口徑的鉤式檢測儀、無線接收器、伸縮絕緣桿等組成。鉤式檢測儀鐵芯采用新材料：輕便、精度高、量程廣、線性度好。連接伸縮絕緣桿，能在線測試60kV以下的裸導線或匯流母線，或110kV以下具有安全絕緣外皮的線纜之漏電流、電流、頻率、負荷等，特別適用于井下、野外多芯粗電纜的漏電巡查，變壓器負荷檢測。無線接收數據直線距離約150米，電流量程為AC 06000A或020000A可選，測量導線或電纜 外徑Ф168mm，可測量母排 尺寸168mm×245mm。
鉤式檢測儀可以掛在線路上測試，節省操作人員體力。接收器采用3.5寸真彩液晶屏，圖形界面顯示，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。
?
?
二.?型號區別
?
型 號 | 電流量程 | 備注 |
300 | AC 06000A | / |
300B | AC 020.0kA | 電流量程更大 |
?
?
三.?技術規格
功 ???能 | 高低壓交流漏電流、電流、頻率測試；鐵芯接地電流、變壓器負荷測試；井下、野外多芯粗電纜漏電巡查 |
電 ???源 | DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
測試方式 | 鉤式CT，可以掛在線路上測試 |
傳輸方式 | 433MHz無線傳輸 |
傳輸距離 | 直線傳輸距離約150m |
顯示模式 | 3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度 |
可測線徑 | Ф168mm的導線、電纜，或168mm×245mm的母排 |
測量范圍 | 電流：AC 06000A或 AC 020.0kA?(50/60Hz自動) |
頻率：45Hz75Hz | |
分 辨 力 | 10mA；0.1Hz |
電流精度 (23±5，80RH以下) | 0.00A99.9A: ??±2±5dgt ? |
100A6000A: ??±3±5dgt | |
6.00kA20.0kA: ±4±5dgt | |
頻率精度 | ±1Hz |
換 ???檔 | 自動換檔 |
絕緣桿尺寸 | 拉伸后長約5m；收縮后長約1m(5節) |
數據存儲 | 9999組 |
采樣速率 | 2次/秒 |
儀表尺寸 | 鉤式檢測儀：長寬厚310mm×270mm×52mm 接收器：長寬厚250mm×100mm×40mm |
線路電壓 | 60kV以下裸導線測試，110kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作) |
數據保持 | 測試模式下按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
位置誤差 | A區無位置誤差；B區約增加0.2；C區約增加2 |
數據查閱 | 進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
溢出顯示 | 電流超量程溢出功能：“OL ?A”符號顯示 |
無信號指示 | 當接收器沒有收到發射信號時動態顯示“----”符號 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電 |
儀表質量 | 鉤式檢測儀：496g(含電池) 接收器：395g(含電池) 絕緣桿：1.45kg 總質量：11.5kg(含儀表箱) |
工作溫濕度 | -1040；80Rh以下 |
存放溫濕度 | -1060；70Rh以下 |
干 ???擾 | 無433MHz同頻信號干擾 |
絕緣強度 | 絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) 檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) 接收器：2000V/rms(外殼前后兩端之前) |
結 ???構 | 防滴漏型 |
