| 品牌 : | 三科閥門 | 型號 : | KT45F |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 球式 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 配件 | 驅動方式 : | 自動 |
| 適用介質 : | 漿體、水 | 類型(通道位置) : | 二通式 |

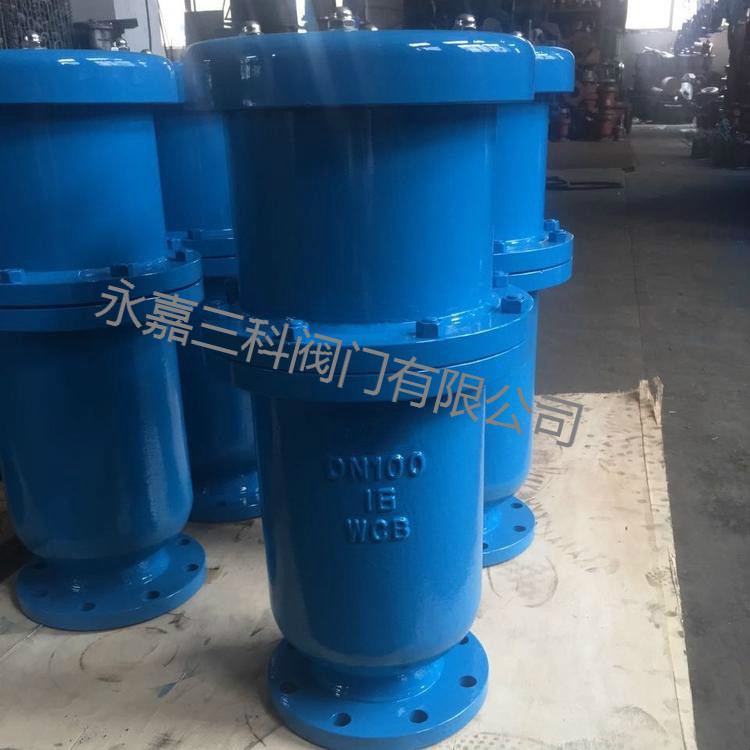

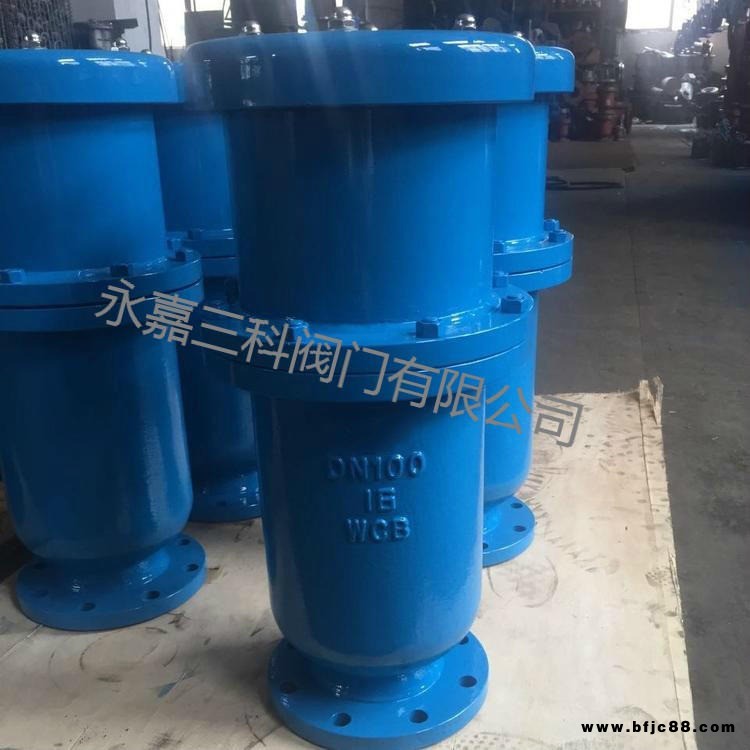

一、產品概述：
KT45F礦漿排氣閥又名漿體管道自動排氣閥，不僅在管道正常運行或礦漿泵啟動過程中排出積存的空氣、保持管道的過流能力與防止啟泵水錘，而且在管道出現負壓時，可向管道內吸進空氣，對水柱再彌合起緩沖作用，降低拉斷水錘的壓力，防止和避免管道遭到破壞。
二、工作原理：
當系統充滿水的時候，水中的氣體因為溫度和壓力變化不斷逸出向高處聚集，當氣體壓力大于系統壓力的時候，浮筒便會下落帶動閥桿向下運動，閥口打開，氣體不斷排出。當氣體壓力低于系統壓力時，浮筒上升帶動閥桿向上運動，閥口關閉。就是這樣不斷的循環運作著 。
三、零部件材料：
閥體材質：碳鋼、不銹鋼可選；
內部部件材料：不銹鋼；
排氣效率：一級，具有補氣功能；
產品類型：高壓礦用型排氣閥；
安裝位置：管道頂端；
連接方式：法蘭式；
四、連接尺寸：
公稱壓力MPa | 公稱通徑DN | H | φ | D | D1 | n-φd | 公稱壓力MPa | 公稱通徑DN | H | φ | D | D1 | n-φd |
1.0 | 40 | 350 | 230 | 145 | 110 | 4-φ18 | 1.6 | 40 | 350 | 230 | 145 | 110 | 4-φ18 |
50 | 380 | 240 | 160 | 125 | 4-φ18 | 50 | 380 | 240 | 160 | 125 | 4-φ18 | ||
65 | 430 | 260 | 180 | 145 | 4-φ18 | 65 | 430 | 260 | 180 | 145 | 4-φ18 | ||
80 | 490 | 300 | 195 | 160 | 4-φ18 | 80 | 490 | 320 | 195 | 160 | 8-φ18 | ||
100 | 550 | 350 | 215 | 180 | 8-φ18 | 100 | 550 | 350 | 210 | 180 | 8-φ18 | ||
150 | 615 | 400 | 280 | 240 | 8-φ23 | 150 | 615 | 400 | 280 | 240 | 8-φ23 | ||
200 | 680 | 450 | 335 | 295 | 8-φ23 | 200 | 680 | 460 | 335 | 295 | 12-φ23 | ||
250 | 740 | 500 | 390 | 350 | 12-φ23 | 250 | 740 | 520 | 390 | 350 | 12-φ25 |
