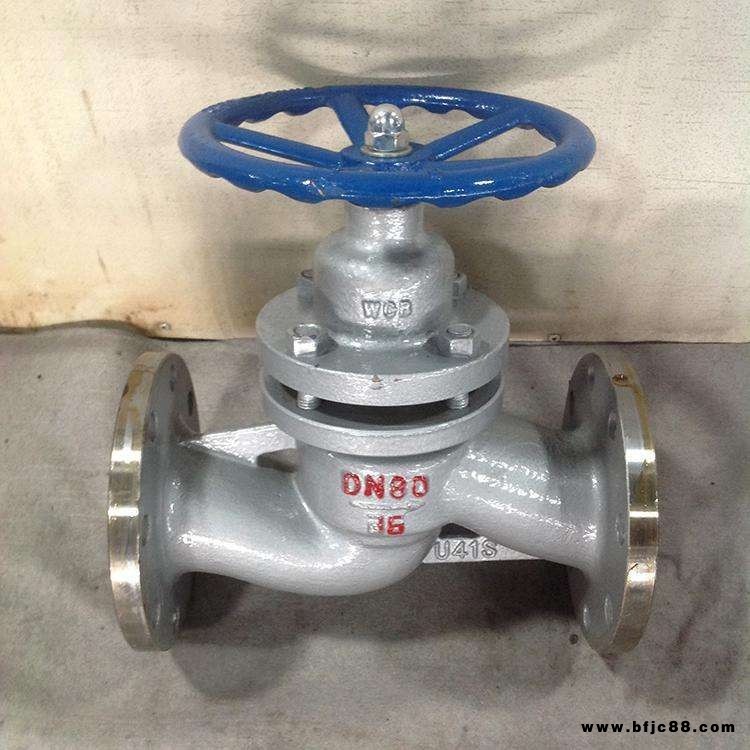

| 品牌 : | 三科閥門 | 型號 : | U41S |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 齊全 | 適用介質 : | 水、蒸汽、油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 密封材料 : | PTFE |
一、產品概述：
? ? U41S法蘭柱塞閥的柱塞表面經過高精度外圓磨床加工而成，密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高了柱塞閥的使用壽命。法蘭柱塞閥標準可按美標、日標、國標等進行加工。是安裝在蒸汽管道上，閥桿部位無泄漏，是鍋爐蒸汽 理想閥門。沒有流體流失提高了使用能源效率增加生產設備安全性減少了維護費用及頻繁的維護保養降低經營成本，還提供了清潔安全的工作環境。
二、工作原理：
? ? U41S法蘭柱塞閥當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性。
三、外形結構圖：
四、連接尺寸：
1.6MPa????????U41SM-16Z???????????U41SM-16C???????????????U41SM-16P/R | ||||||||||||||||
公稱通徑 DN(mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
主要外 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | |
b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | |
Z-φd | 4-φ14 | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | |
H | 133 | 140 | 165 | 180 | 200 | 226 | 267 | 300 | 340 | 388 | 410 | 498 | 580 | 985 | 110 | |
重量 | kg | 3.6 | 4.5 | 6 | 8.8 | 12 | 16 | 22 | 30 | 42 | 62 | 88 | 155 | 240 | 330 | 540 |
