| 品牌 : | 三科閥門 | 型號 : | U41SF |
| 材質 : | 鑄鋼、不銹鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 齊全 | 適用介質 : | 水、蒸汽、油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 日標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動、氣動、電動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 類型(通道位置) : | 二通式 |
| 密封材料 : | FKM |

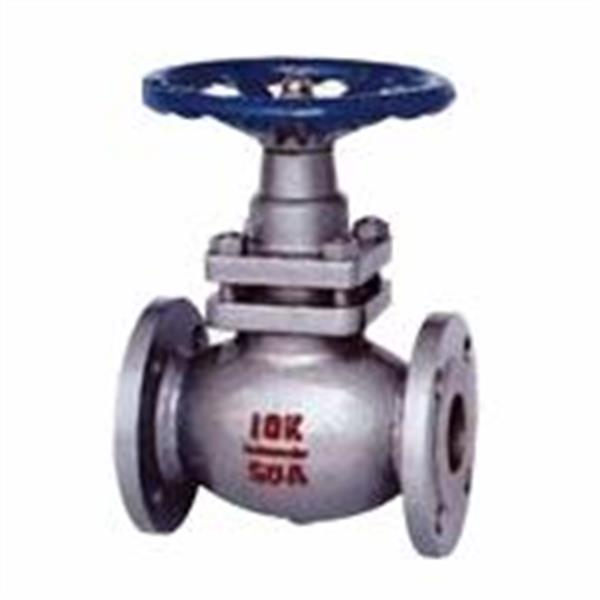

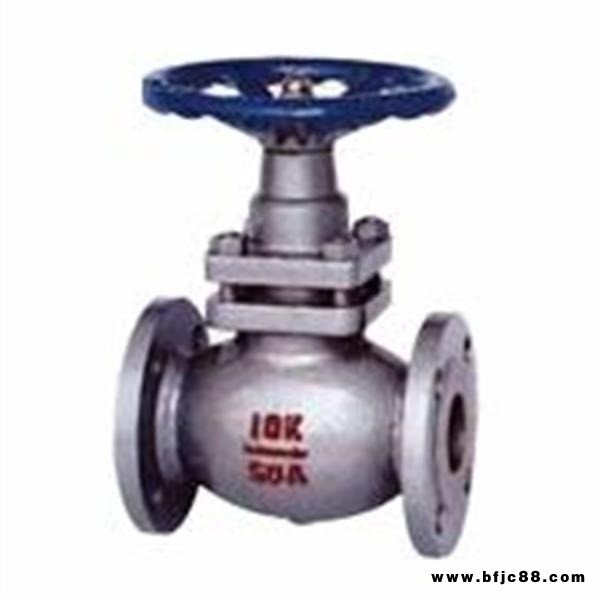

U41SF日標柱塞閥
一、日標柱塞閥簡介：
U41SF日標柱塞閥密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。
二、日標柱塞閥安裝說明：
①本廠生產的柱塞閥出廠前均按GB/T13927-92進行試驗、驗收，產品出廠都具有合格證。使用時只需將外表及孔腔清洗干凈即可，不必拆洗和更換。
②本柱塞閥可在任意位置安裝，介質流動方向見閥體上箭頭所示。
③經過一段時間的使用，密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可。同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
④該柱塞閥嚴禁在冷熱介質混合管道上使用.
三、日標柱塞閥性能規范：
閥體材質 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
密封面材質 | H、Y、W、SM |
工作壓力 | 1.6-10MPA |
工作溫度 | -20°C-450°C |
閥門口徑 | DN15-DN300 |
連接方式 | :法蘭、內螺紋 |
傳動方式 | 手動、蝸輪傳動 |
適用介質 | 水、油品、氣體、燃?xì)狻⑺犷?lèi) |
制造標準 | 日標 |
四、日標柱塞閥外形尺寸：
DN(mm)/ | UJ41H(Y)-150Lb U41SM-150Lb | |||||||||||||||||||||||||||||||
1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ | 14″ | 16″ | |||||||||||||||||
L | 108 | 117 | 127 | 140 | 165 | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 | ||||||||||||||||
H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 | 740 | 850 | 970 | 1100 | ||||||||||||||||
DO | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 | ||||||||||||||||
