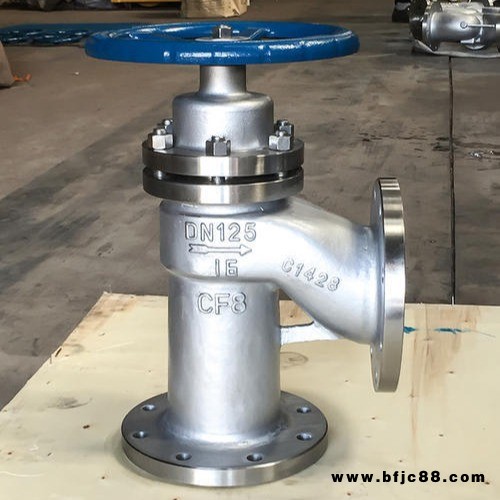

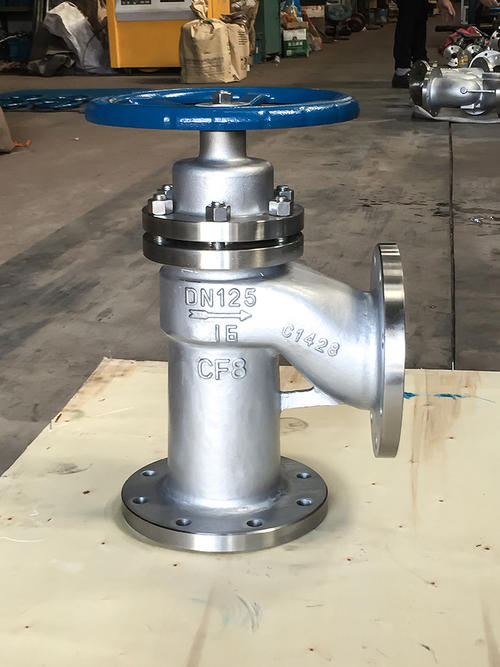

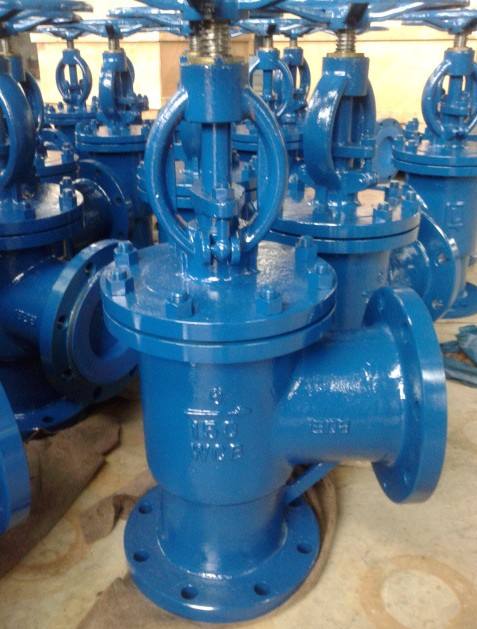

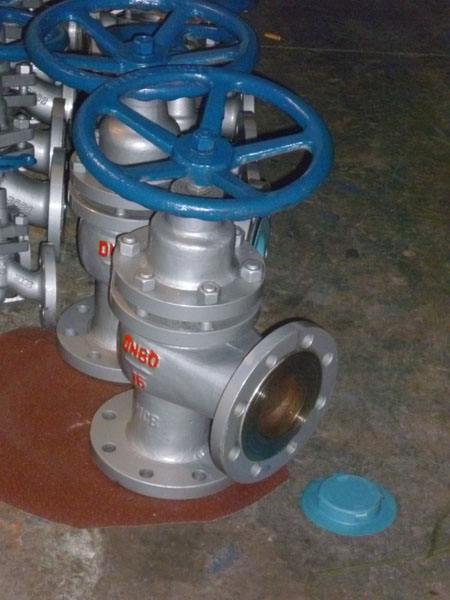

UJ44H角式柱塞閥

一、UJ44H角式柱塞閥簡介：
          角式柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。

二、UJ44H角式柱塞閥特點：

1、柱塞閥由閥體、閥蓋、壓蓋、閥桿、閥塞、閥塞蓋、活塞環、一體缸套(閥座)升桿螺母、平面軸承、手輪、傘齒輪等部件組成，由于輪旋轉升桿式帶動活塞使之在錐形缸套內外之間對位上下往復運動完成它的關閉與開啟。
2、它的缸套結構錐形在缸套(閥座)錐圓形內根據適用介質分別堆焊了不銹合金鋼或硬質合金，堆焊層硬度可達HRC40，經鏜研磨而成。
3、閥塞與活塞環的密封結構具有金屬與非金屬的多層密封組成，當一道活塞環在長時間的使用操作中受磨損已調壓至零位調壓已失效時，因此第er道金屬截止式錐形活塞起著同時密封作用，故此活塞閥的使用壽命長達普通閥門的數倍，所以在使用過程中無需特別保養而保持不漏，能實現了無泄漏管道的更佳啟閉裝置的選擇，對節約能源減少勞力及環境污染具有明顯的應用。

三、UJ44H角式柱塞閥參數：
公稱壓力：1.0MPa-16MPa·150Lb-1500Lb,
公稱通徑：DN10-500mm
工作溫度：-196℃-600℃
連接方式：法蘭,螺紋,焊接
材質：HT200、WCB、1Cr18NiTi、CF8（304）、CF8(316)、 316L、ZGOCr18Ni12Mo2Ti等。

四、UJ44H角式柱塞閥工作原理:
         在柱塞閥中，柱塞與密封圈之間采用過盈配合，當柱塞塞入密封圈內孔時，密封圈被壓縮進而緊緊抱住柱塞。這時，依靠過盈密封圈所產生的徑向分力將大于流體壓力，從而保證了密封。當柱塞抽出時，密封圈在材料的彈性作用下，恢復原狀，此時，流體通過孔架及下密封圈而流向出口。

五、主要連接尺寸：
