| 品牌 : | 三科閥門 | 材質 : | 碳鋼、不銹鋼 |
| 型號 : | Y46T | 連接形式 : | 法蘭 |
| 適用介質 : | 水、蒸汽、油品 | 公稱通徑 : | 齊全 |
| 結構形式 : | 活塞式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 二通式 |
一、產品概述：

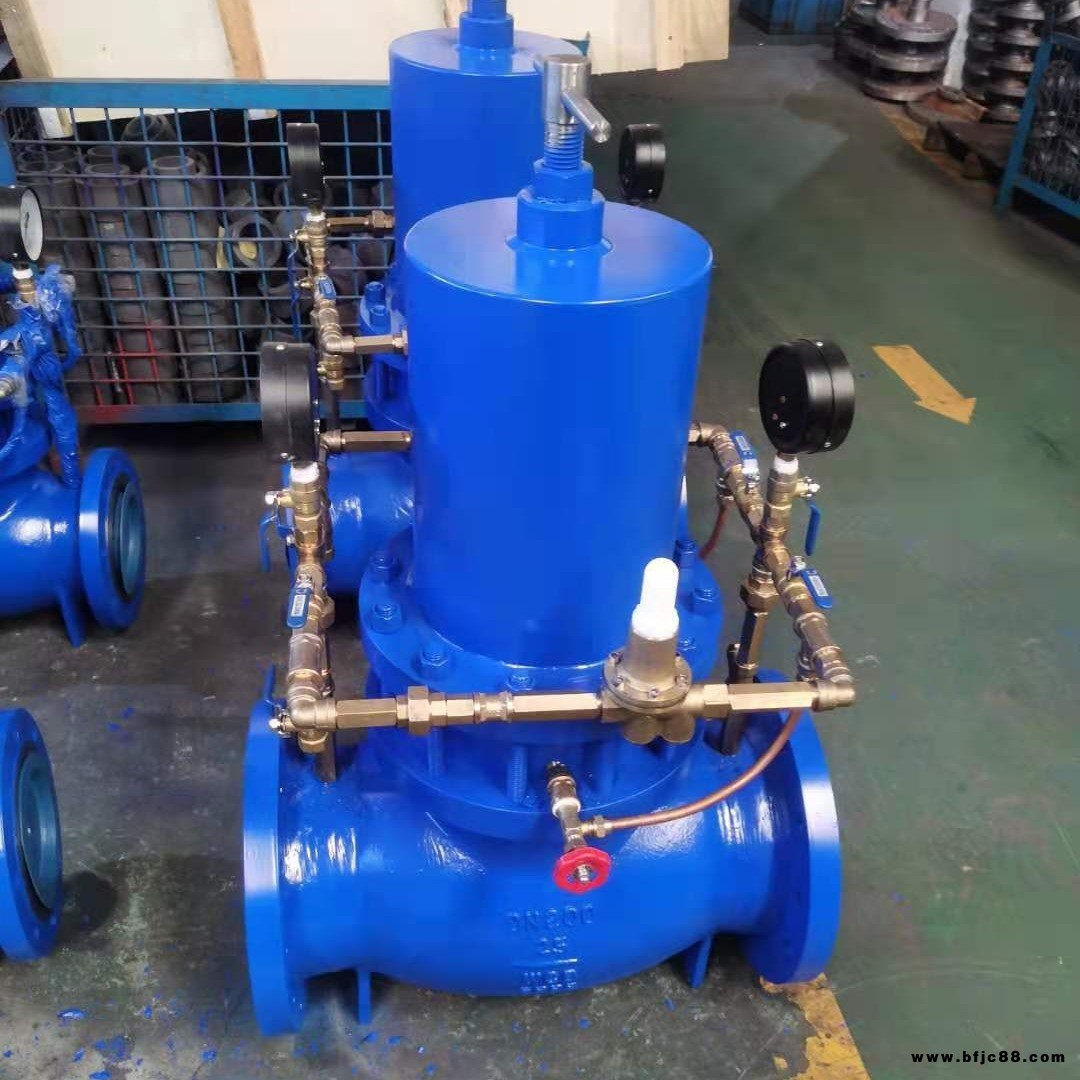

Y46T組合式減壓閥由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。適用于溫度≤80℃的水及非腐蝕性液體（汽油）和氣體等需要降低到一定范圍的設備和管路系統上，通過調節將進口壓力降低至某一需要的出口壓力值。當進口力或流量發生變化時，靠介質本身的能量可自動保持出口壓力在一定的范圍內。
二、產品特點：
1、減壓效果可靠。出口壓力不受進口壓力及流量變化的影響，既可減動壓，又可減靜壓。
2、調壓操作方便。只需調節先導閥的調節螺釘，就能獲得精確、穩定的出口壓力。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。
三、工作原理：
當調節彈簧處于自由狀態時，主閥和導閥呈關閉狀態。擰動調節螺釘，由介質推開導閥，同時進入主閥橡膠薄膜腔室與調節彈簧的壓力保持平衡，進入主閥橡膠薄膜腔室，使橡膠膜片向上，主閥打開，介質流向出口（此時截止閥打開，保持腔室一定的壓力），出口介質再反饋至橡膠薄膜上方腔室和導閥下方腔室。當出口壓力時，導閥的膜片上移，導閥開度減少，使腔室的介質壓力下降，同時腔室壓力下降，主閥橡膠薄膜下移，主閥的開度減小，出口壓力下降，達到新的平衡；反之亦然。
四、零部件材料：
零件名稱 | 材質 |
閥體、閥蓋 | 碳鋼、不銹鋼 |
閥桿、活塞、閥瓣 | 不銹鋼 |
閥座 | 銅 |
過濾器、球閥、針閥、控制導閥 | 銅 |
彈簧 | 硅錳鋼 |
密封墊 | 丁腈橡膠 |
