| 品牌 : | 三科閥門 | 型號 : | CS46H |
| 材質 : | 鑄鋼、鍛鋼、不銹鋼 | 連接形式 : | 法蘭 |
| 種類 : | 蒸汽壓力式 | 公稱通徑 : | 齊全 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形態 : | 隔膜式 |
| 類型(通道位置) : | 二通式 |

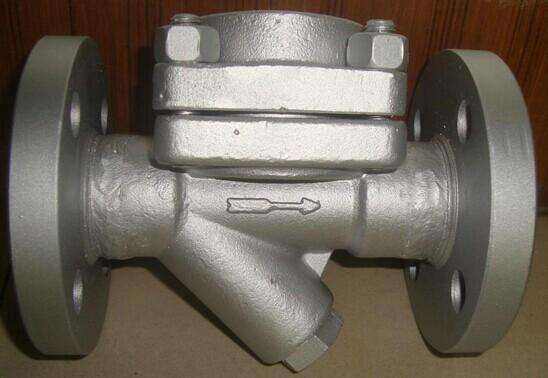

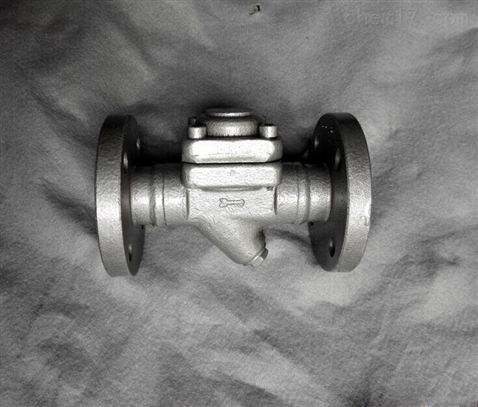

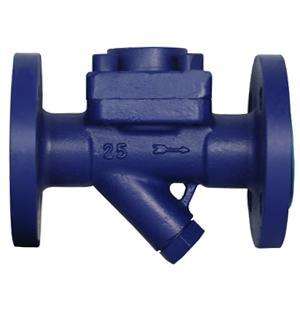

CS46H膜盒式蒸汽疏水閥
一、膜盒式蒸汽疏水閥簡介：
CS46H膜盒式蒸汽疏水閥是目前國際上zui常用的先進節能型蒸汽疏水閥。的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。具有自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；zui大背壓率 ≤80% ，膜盒堅固，使用壽命長等優點。 適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
二、膜盒式蒸汽疏水閥工作原理：
CS46H膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。
三、膜盒式蒸汽疏水閥特點：
1、 出色的排空能力，可耐過熱的蒸汽了 和水錘。
2、在壓力范圍內都是具有固定過冷的循環操作。
3、閥內裝膜盒，有單組，雙組，多組。適用于大排水量場合。
4、感溫元件，耐蝕性強，使本閥壽命長經久耐用。
5、本體有碳鋼不銹鋼兩種結構，小型輕量，立式安裝效果zui佳，亦可任意角度安裝。
四、膜盒式蒸汽疏水閥外形尺寸：
產品型號 | 通徑 (mm) | 連接方式 | 閥體材料 | 工作壓力 | zui高允許溫度℃ | 外形尺寸 (mm) | |||
L | H1 | H2 | W | ||||||
CS16H-16C | 15-20 | 內螺紋 | WCB | 0.01~1.6 | 250 | 100 | 58 | 55 | 70 |
25 | 0.01~1.6 | 250 | 120 | 58 | 55 | 70 | |||
32-40 | 0.01~1.6 | 250 | 150 | 68 | 68 | 90 | |||
50 | 0.01~1.6 | 250 | 160 | 68 | 68 | 90 | |||
CS46H-16C | 15-20 | 法蘭 | WCB | 0.01~2.5 | 250 | 150 | 58 | 55 | 70 |
25 | 0.01~2.5 | 250 | 160 | 58 | 55 | 70 | |||
32-50 | 0.01~2.5 | 250 | 210 | 85 | 60 | 120 | |||
