| 品牌 : | 山東魯創 | 型號 : | ZL-75 |
| 加工定制 : | 是 | 外形尺寸 : | 75 |
| 適用范圍 : | adss/opgw | 產品名稱 : | 直線塔用緊固件 |
| 產品認證 : | ISO9001：2000 | 小包裝數 : | 1 |
| 加工定制 : | 是 | 品牌 : | 山東魯創 |
| 型號 : | ZL | 外形尺寸 : | 300mm |
| 適用范圍 : | 直線塔 | 產品認證 : | iso9001 |
| 產品名稱 : | 直線塔用緊固件 | 型號報價 : | 45 |
? ? ? ? ? ? ? ? ? ? ? ? ?
? ??
? ??
? ? ?
? ? ?
? ? ?

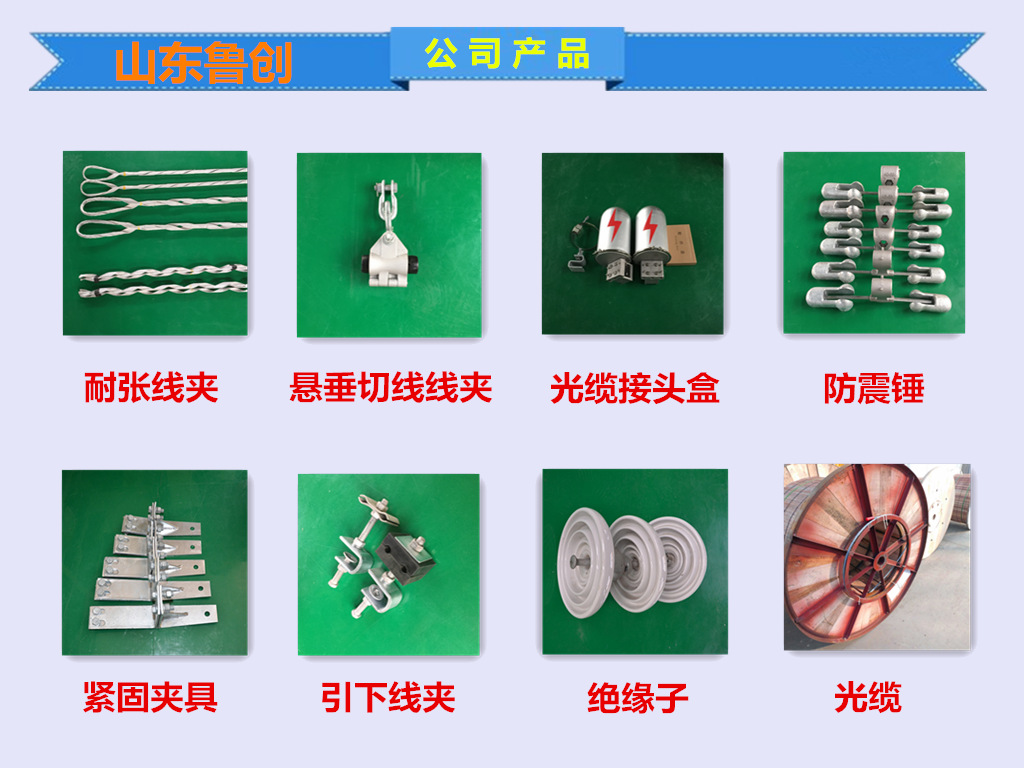

塔用緊固夾具,ADSS塔用緊固夾具緊固夾具用于耐張線夾、懸垂線夾、余纜架和光纜接續盒與鐵塔的連接,
其主要技術參數為破壞荷載(kN)和光纜掛點位置電力塔主材的尺寸,
其配置方式為與耐張線夾、懸垂線夾、余纜架和光纜接續盒一一對應使用。生產塔用緊固夾具,直線緊固夾具,轉角用緊固夾具。
?
選配技術數據要求
?
塔形 | 型號 | 適用光纜掛點處鐵塔 | 重量 | 破壞荷力 | ? |
直線塔用緊固件 | ZL-75 | L56-L75 | 4.5 | 70 | ? |
ZL-100 | L80-L100 | 4.7 | 70 | ? | |
ZL-140 | L105-L140 | 5.0 | 70 | ? | |
ZL-175 | L145-L175 | 5.4 | 70 | ? | |
ZL-200 | L180-L200 | 5.9 | 70 | ? | |
耐張轉角塔用緊固件 | NL-75 | L56-L75 | 3.5 | 100 | ? |
NL-100 | L80-L100 | 3.7 | 100 | ? | |
NL-140 | L105-L140 | 4.0 | 100 | ? | |
NL-175 | L145-L175 | 4.4 | 100 | ? | |
NL-200 | L180-L200 | 4.9 | 100 |
? ? ?
? ??
? ?
??
? ? ?
? ? ?
? ? ?
?
? ? ? ? ? ??
