| 品牌 : | 安科瑞 | 型號 : | PZ96-AI/* |
| 加工定制 : | 是 | 產地 : | 江蘇江陰 |
| 是否進口 : | 否 | 訂貨號 : | PZ96-AI |
| 貨號 : | PZ96-AI | 類型 : | 數顯電流測量儀表 |
| 測量范圍 : | 1A | 準確度 : | 0.5級 |
| 功率 : | 11 | 電源電壓 : | AC/DC220V |
| 外形尺寸 : | 96*96 | 是否跨境貨源 : | 否 |
| 安裝方式 : | 嵌入式 |

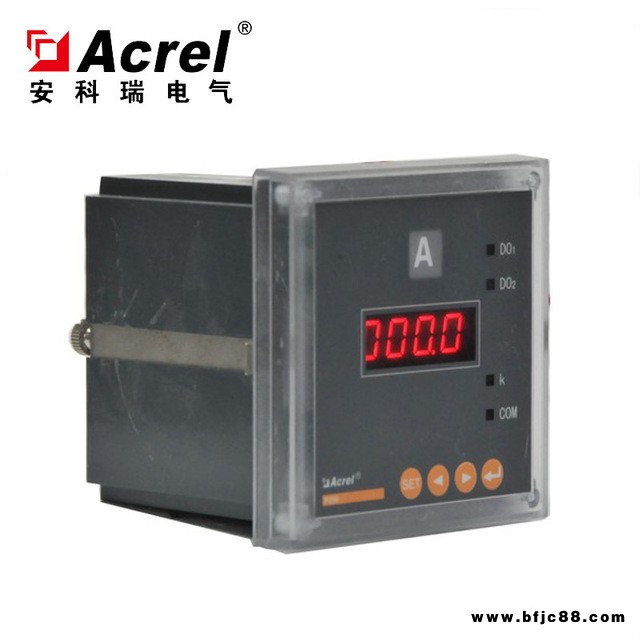

PZ系列可編程智能電測表
1 PZ系列交流檢測儀表
1.1 概述
??? 該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。
?
1.2?型號說明

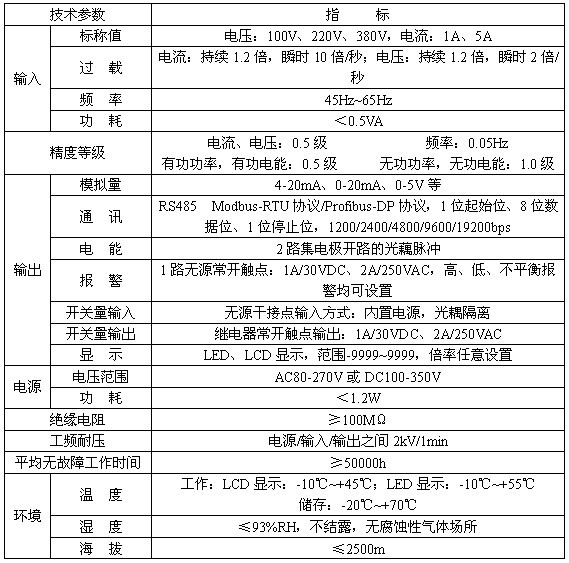

1.3?技術指標
1.4?產品規格

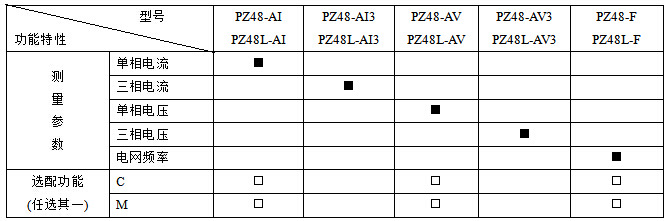

● 48型產品規格
?
注：“■”為標配功能，“□”為選配功能。
?

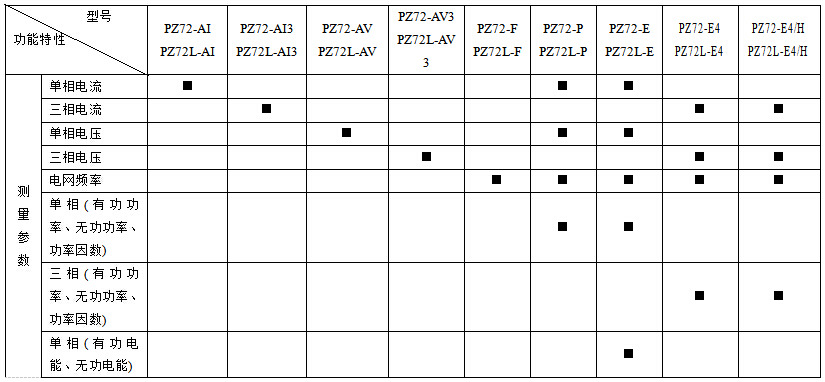

● 72型產品規格
?
注：
(1)“■”為標配功能，“□”為選配功能；
(2) PZ72(L)-AI、AI3、、3、F、P、E的J(繼電器越限報警輸出)與 路開關量輸出復用，其他型號J功能的數量與開關量輸出一致；
(3) PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
(4) PZ72(L)-E4(/H)在選配KC(2DI/2DO)功能時具備一路有功電能脈沖信號輸出端口，無輔助功能時具備兩路脈沖輸出端口。
(5) PZ72-F帶1路模擬量輸出，PZ72L-F不帶模擬量輸出。
?● 80型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) PZ80(L)-AI、AI3、、3、F、P、E的J(繼電器越限報警輸出)功能與 路開關量輸出復用，其他型號J功能的數量與開關量輸出一致；
(3) PZ80(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
(4) PZ80(L)-E3(4)?(/H)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO)功能時無脈沖信號輸出端口，無輔助功能時具備兩路脈沖輸出端口；
(5) PZ80(L)-AI3、3 多可帶3路模擬量輸出，PZ80-F帶1路模擬量輸出，PZ80L-F不帶模擬量輸出。
?

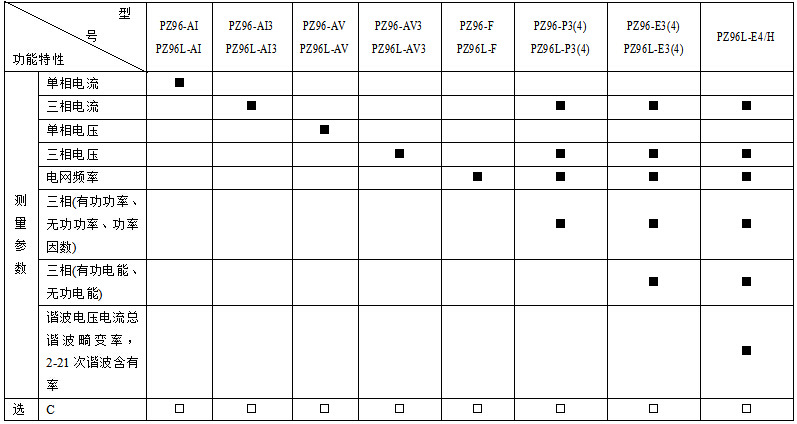

● 96型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) 繼電器越限報警（J）功能的數量與開關量輸出數量一致；
(3) PZ96(L)-E3(4)在選配4DI功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口，在選配（2M、4DI2DO2M2C）功能或無輔助功能時具有兩路脈沖信號輸出端口；
(4) PZ96(L)-AI、AI3、、3 多可帶3路模擬量輸出，PZ96(L)-P3(4)、E3(4)、PZ96L-E4/H 多可帶2路模擬量輸出，PZ96-F帶1路模擬量輸出，PZ96L-F不帶模擬量輸出。
(5) 選配事件記錄功能時，必需為液晶表且配置DI或DO功能。
?

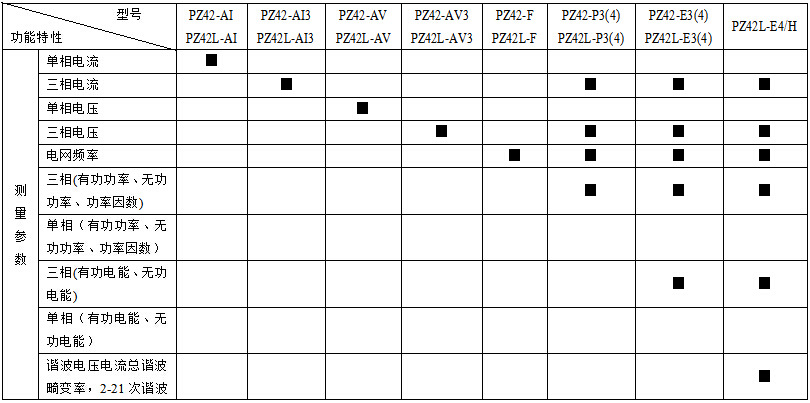

● 42型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) 繼電器越限報警（J）功能的數量與開關量輸出數量一致；
(3) PZ42(L)-E3(4)在選配KC(8DI/2DO)功能時無脈沖信號輸出端口。
(4) PZ42(L)-AI、AI3、、3 多可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)、PZ42L-E4/H 多可帶4路模擬量輸出，PZ42-F帶1路模擬量輸出，PZ42L-F不帶模擬量輸出。
(5) 選配事件記錄功能時，必需為液晶表且配置DI或DO功能。
?

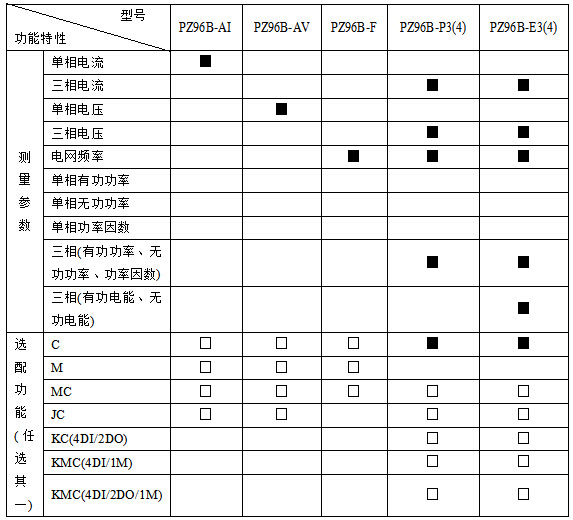

● 96B型產品規格
注：
(1)“■”為標配功能，“□”為選配功能；
(2) PZ96B-?E3(E4)帶DO功能時不帶脈沖輸出功能。
?

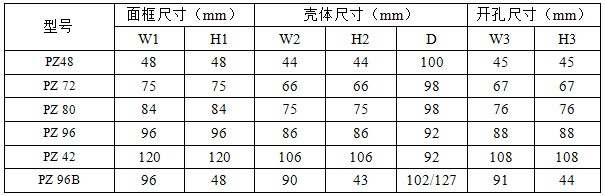

1.5外形及尺寸(單位：mm)
?
注：PZ96B-P3(P4/E3/E4)的進深為102，PZ96B-AI(/F)老產品的進深為127，具體詳詢廠家。
?

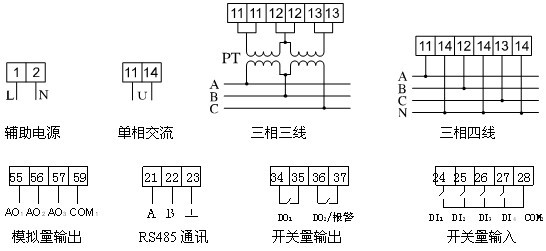

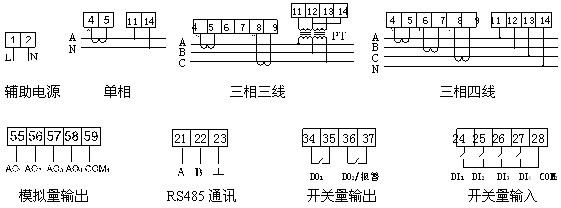

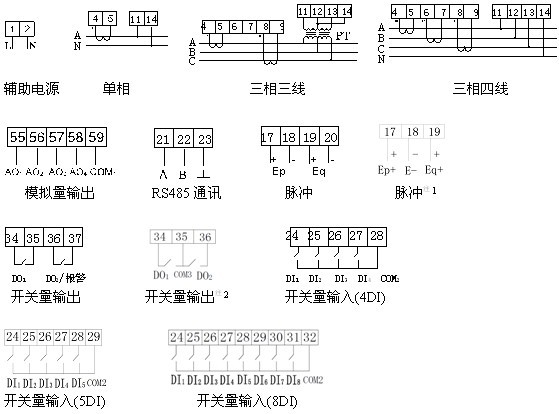

1.6?接線端子

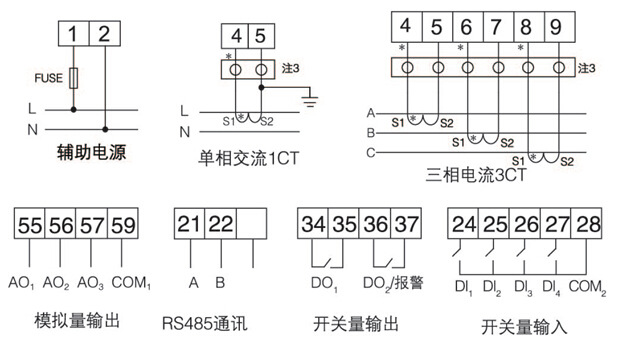

● 電流表
?● 電壓表（頻率表同單相電壓表）
?
● 功率表
?
● 電能表/總諧波表
注1：適用于單相電能表及開關量為8DI/2DO的場合；
注2：適用于選配8DI/2DO的場合。
注3：為用于CT二次側短接的試驗端子。
注4：適用于PZ42(L)-E3(4)選配4DI/4DO，具備一路電能脈沖信號的場合。
?
?
?
