| 品牌 : | 三工精密 | 型號 : | LT7130 |
| 加工定制 : | 是 | 種類 : | 調制轉換器 |
| 波段范圍 : | 近紅外 | 運轉方式 : | 連續式 |
| 激勵方式 : | 光泵式 | 工作物質 : | 固體 |
| 光路徑 : | 透過型外光路 | 輸出形式 : | 功率型 |
| 傳輸信號 : | 寬帶型 | 速度 : | 高速 |
| 通道 : | 雙通道 | 輸出波長 : | 1064 |

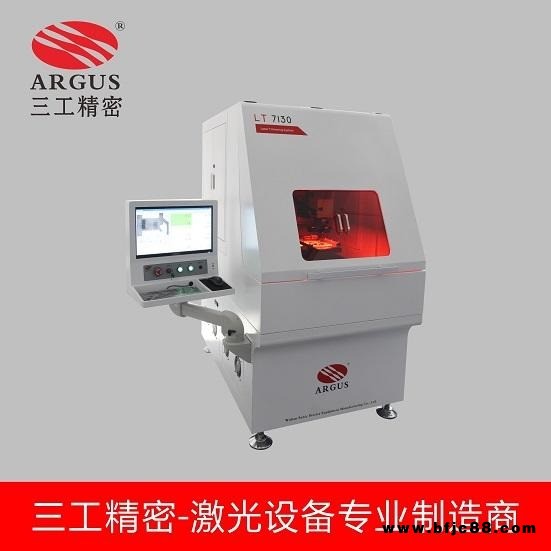

三工精密激光調阻機適用于厚膜電路 薄膜電路 傳感器等行業
?
????進口核心部件激光調阻機其原理就是利用一束極細的激光束打在厚、薄膜電阻上，通過對電阻體氣化蒸發實現厚、薄膜電路的切割。激光束按計算機預定的程序切割厚、薄膜電阻，通過改變厚、薄膜電阻的幾何形狀從而改變電阻的阻值。隨著激光切割過程的進行，同時實時測量電路實時監視厚、薄膜電阻阻值的變化，厚、薄膜電阻的阻值不斷接近目標阻值，當厚、薄膜電阻達到目標阻值后激光束關閉，即實現激光調阻過程。
?
激光調阻機有哪些加工優勢呢?
1、激光調阻機在加工過程中屬于非接觸性加工，不產生機械擠壓，因此加工工件不會被破壞，聚焦的激光光束如刀具，尺寸小，熱影響區域小，加工精細。
2、激光加工調阻機先進的系統應用了大量的LSI、VLSI電路，以軟件操作代替硬件功能，利用激光器光束定位，分步重復及測量等系統銜接。
3、激光調阻機相對于手工換電阻、電位器調整等傳統方式，其采用了高速實時測量及自動化程序控制技術，激光調阻加工時間縮短至幾十毫秒，效率更高。
4、激光調阻可以滿足更小器件的微調，縮小加工產品的體積，激光束可聚焦到35um甚至10um，電路微型化意味著在同樣的基板上能生產出更多的產品，降低了成本。
激光調阻機技術參數
| 激光系統 | 型號規格 | LT7130/G/U |
| 激光波長 | 1064nm/532nm/355nm | |
| 激光功率 | 8W/5W/3W | |
| 典型光斑尺寸 | 35±5μm/18μm/10μm | |
| 對焦方式 | 自動，計算機程序控制 | |
| 冷卻方式 | 水冷 | |
| 激光束定位系統 | 激光束運動范圍 | 60mm X 60mm |
| 運動分辨率 | 0.76μm | |
| 重復定位精度 | ±2.5μm | |
| 分步重復運動系統 | 運動方式 | 平面電機或直線電機 |
| 運動范圍 | 290mm*260mm | |
| 重復定位精度 | ±1μm | |
| 運動速度（空載） | 900mm/s | |
| 測量系統 | 電阻測量方式 | 四線制測量或二線制測量 |
| 電阻測量精度 | 中阻?±?0.02% | |
| 電阻測量范圍 | 0.1Ω-100MΩ | |
| 測量速度 | 25μs/次 | |
| 零點及滿程誤差校正 | 自動校正 | |
| 探針定義 | 可編程任意設定 | |
| 探針板運動 | 自動、計算機程序控制 | |
| 探針板規格 | 標準P48 |
?
三工LT7130激光調阻機解決方案如下：
待調阻產品放入工作臺上定位，啟動激光調阻
XY工作臺運動至調阻工位，啟動探針壓緊
計算機控制電源供電+-15V，測量輸出電壓
判斷輸出電壓正、負，如果正電壓，激光定位對應電阻R1，如果負電壓，激光定位對應電阻R2
激光切割電阻調阻，輸出電壓調整至-0.005——0.005之間。
計算機控制25A電流輸出，測量輸出電壓
激光定位對應電阻R3，切割電阻調阻，輸出電壓調整至3.99-4.01V
計算機關閉25A電流輸出，再次測量零位并調阻至-0.005——0.005之間
計算機關閉電源供電+-15V，探針?biāo)砷_，XY工作運動至下料區域完成
?
?
?
售前服務
一、提供技術咨詢：我們會在10個小時以內，根據您的需要為您提供任何專業的技術及價格方面的咨詢、并且郵寄相關樣品及產品資料，或者及時對于您所關心的任何問題給予快速回復，比如：加工工藝在不同材質上的應用區別，加工時間與花形花色的關系等等。
二、提供考察接待：我們歡迎您隨時隨地蒞臨公司現場考察，并為您提供任何便利條件。
售中服務
一、無論您是國外的客戶還是國內的客戶，無論您是我們的老客戶還是我們的新朋友，無論您的合同經額是大還是小，我們都將誠信、公平、熱情、嚴謹?shù)赝粚?duì)待；
二、我們保證守時、保質、保量地嚴格執行合同規定的各項條款，并且為客戶提供 的服務，比如安裝、培訓等等。
售后服務
我們建立了全球售后服務信息處理系統，24小時客戶。
一、自購實到貨之日起，終身享受軟件免費升級。
二、自購買之日起，隨時可以到公司免費參加各種技術培訓班。
三、在國內維修服務點，300公里以內，我們承諾24小時內 并維修，300公里以外72小時內維修。國外的客戶我們?cè)?0小時以內做出回復，72小時內做出維修服務。
?
本網店申明：同一款機型有可能有多款子機型，各子機型相關配置不一，客戶也可能有個性化的需求，所以無法對產品進行標價，網上的價格都為虛價，如需全面的機型介紹，機型報價，或者需要專業的技術咨詢，請聯系我。
?
