| 品牌 : | 華陸 | 型號 : | HLPK105 |
| 加工定制 : | 是 | 類型 : | 壓力開關 |
| 測量精度 : | 0.5%F.S | 測量范圍 : | 0-100MPa |
| 外形尺寸 : | 38*112*100 | 適用范圍 : | 水電，石油，化工，機械，液壓等行業 |
| 材質 : | 304ss | 用途 : | 壓力測量控制變送輸出 |

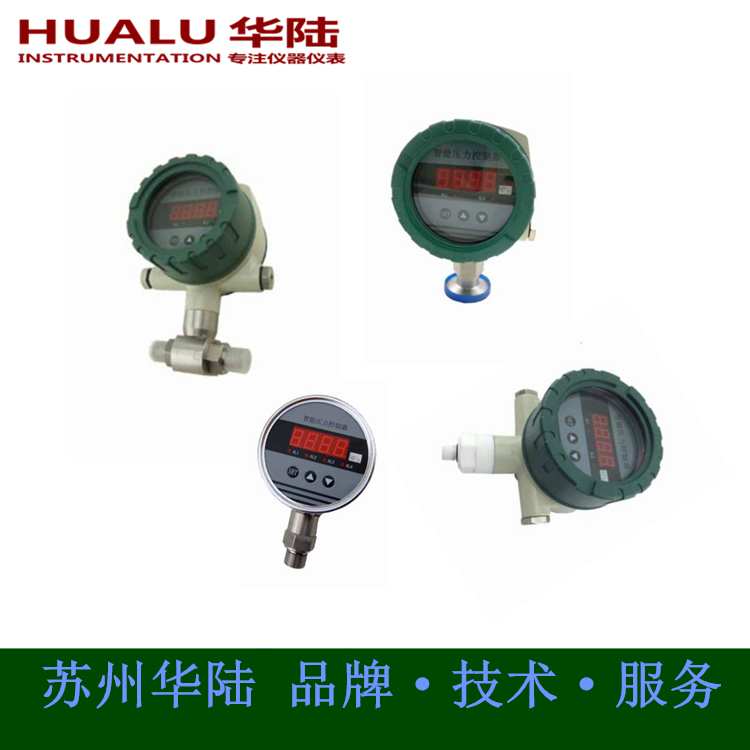

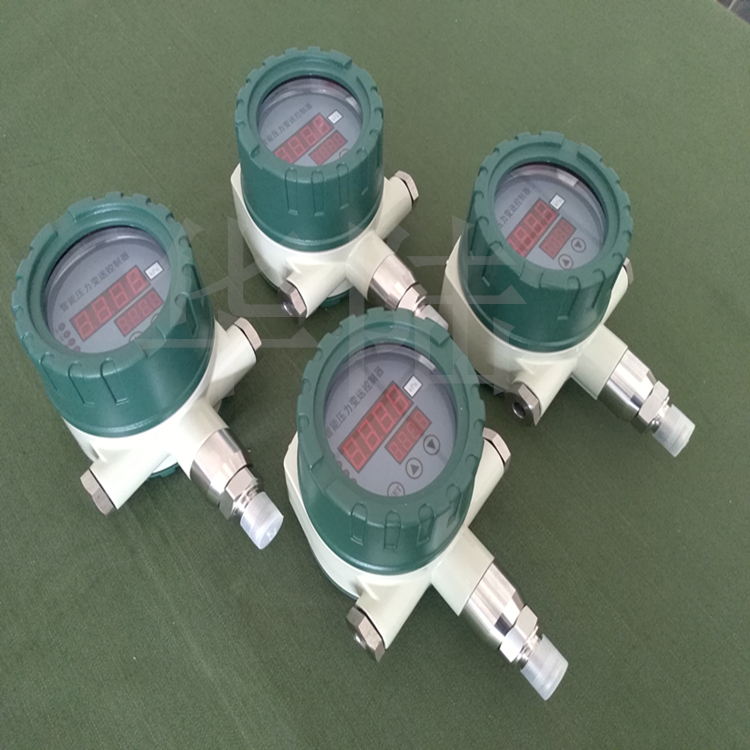

壓力開關 智能電子壓力開關變送器一體化儀表
智能壓力控制器是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。
該智能數字壓力控制器使用靈活，操作簡單，安全可靠。廣泛應用于水電，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。
特點：
◆100標準儀表安裝
◆4位LED顯示,無視值誤差
◆控制點現場設定
◆兩路控制點繼電器輸出
◆4~20mA標準信號輸出（可選）
儀表尺寸：
壓力開關1：
壓力開關2：
高可靠HLPK105壓力開關檢測及控制電路技術應用：
改革開放以來,隨著我國工業數量逐漸增多、市場規模持續擴大,為有效地提高企業的生產質量和生產效率,實現“低成本、高質量”的生產目的,應用高可靠壓力開關以加強對電路的控制是現階段電熱電器制造產業的主要核心發展方向,究其原因不僅是因?yàn)楦呖煽繅毫﹂_關的應用在一定程度上能有效地確保產品在應用過程中不會受其他設備、電路以及單片機的影響,同時在提高企業的經濟效益,推動企業的進一步發展中也發揮了顯著優勢。鑒于此,本文主要以電熱電器產業的高壓鍋產品為例,詳細闡述了高可靠壓力開關的硬件架構設計以及硬件電路設計,并對其軟件控制架構進行了深入探討,以期在降低產品生產過程中泄壓或掀蓋風險的同時,推進企業的長期穩定發展。
近年來,隨著我國社會主義市場經濟的不斷發展和城市化建設進程的不斷加快,在電熱電器制造企業數量不斷增多、規模不斷擴大的當代社會,為確保企業在競爭愈演愈烈的社會主義市場中長期穩定的發展,管理人員可通過利用高可靠壓力開關檢測,以達到檢測強電開關、提高企業產品生產質量的目的。簡單來講,高可靠壓力開關檢測其實是一種以過零檢測電路為基準,通過結合相關弱電信號數據信息,再而借助單片機來對外部壓力開關的狀態進行檢測的一種新型檢測技術,這種高可靠的壓力開關檢測電路的應用,與傳統技術相比其顯著優勢不僅在于它降低了傳統檢測過程中,檢測數據受其他設備、電路以及單片機影響的程度,換言之這種新型檢測技術可獨立于其他設備,自主進行開關控制,與此同時在一定程度上它還盡可能地避免了傳統開關檢測過程中,因電路異常而無法有效控制發熱盤斷開現象的發生,為檢測企業的經濟效益和社會效益的提升打下了堅實基礎。
華陸壓力開關的基本概述
HLPK105電子壓力開關其實簡單來說,它指的是一種電子信號,即在日常的電路控制過程中,電路中的其他電子元件通過與進口高精度壓力靈敏元件進行有機結合,然后再借助當前我國先進的數字電路技術,將壓力敏感元伯感應的電力信號裝換成開關信號,從而起到控制電路的運轉與斷開,而所謂的高可靠壓力開關就是在這種新型壓力電子開關基礎上,完善傳統相關設備與技術的一種新型檢測與控制設備,與傳統檢測電路信號相比,高可靠壓力開關不僅表現出來高精準度、易操作等優勢,且與傳統控制設備相比,這種開關信號的體積較小,占用空間區域范圍較小,因此常被用于化工、機械、電力等系統壓力控制和自動化過程中。
根據相關數據調查顯示,在高可靠壓力開關進行作業的過程中,其表現出來較強的控制優勢,究其原因是因?yàn)檫@種開關與傳統技術相比,它能及時感應電路中系統內壓力與額定安全電壓兩者之間的變化,即當額定的安全電壓值遠遠高于或者低于目前壓力開關檢測中系統壓力時,開關檢測裝置內的感應器碟片就會發生瞬時移動,迅速地將“停止”或者“接通”命令傳送到兩處相連接的導桿位置,以便于兩處及時地做出相應的指令,而當系統內壓力值與額定安全電壓數值相同時,開關檢測裝置中的感應器碟片就會立即回到初始位置,與此同時華陸壓力開關的開關也得以恢復到原位。
開關檢測的硬件架構設計分析
根據相關數據調查顯示,當前我國現有的微電腦壓力烹飪器具的壓力開關,主要連接于低電壓部分,而對于線路中高壓電路處未能起到良好的控制作用,從而導致當意外發生時,微控制器不能很好地控制整個電路的開關,增加事故發生幾率的同時也給人們的生命安全埋下了極大地安全隱患。
傳統壓力開關在進行作業的過程中,微控制器主要是通過實時檢測壓力開關的信號來對開關的狀態進行有效判斷,此后再根據檢測到的開關狀態再來對繼電器的開通和閉合進行有效控制,以起到實現對發熱器件控制的作用,但是在這個過程中,由于微控制器僅僅只是對低電壓連接部分進行了有效控制,因此對于高壓處例如電源與發熱器件的連接處無法進行有效控制,導致其無法將其位置進行斷開,故而當壓力開關信號檢測電路或者繼電器控制電路出現異常狀況時,電源與發熱器件仍彼此連接,造成產品的持續加熱狀態,更甚者會導致產品泄壓以及掀蓋狀況的發生,故此為滿足當下人們更高的產品需求,推動社會的和諧穩定發展,加快對電熱電器產業壓力開關檢測電路的革新,彌補傳統檢測技術的不足是當下企業的核心科研方向,而經過十幾年來的科研實踐,高可靠壓力開關檢測電路應運而生,它利用過零檢測電路為基準,通過單片機來對外部中斷的壓力開關狀態進行檢測,不僅有效地彌補了傳統檢測技術的不足,同時在降低企業投入成本、提升企業社會效益等方面也發揮了顯著優勢。
高可靠壓力開關檢測的硬件電路設計分析
為有效區分高可靠壓力開關檢測電路的應用優勢,本文主要選取了以主控芯片(單片機)為U001且能夠檢測到外部中斷I/O口,由R181、R182、R183、D281、Q281、C281、R282、R283、C2982構成的過零檢測電路,由元件為K131、D131、ZD131、Q131、R131構成的即熱控制電路,HLPK105壓力開關、繼電器和電熱盤相互串聯的設計方案。
高可靠壓力開關檢測的軟件控制架構圖分析
在進行高可靠壓力開關檢測電路的應用過程中,為有效地提高檢測質量和檢測效率,相關工作人員需全面了解和掌握此電路的工作原理,從而為電路的正常使用奠定良好基礎。一般來講,在進行高可靠壓力開關檢測過程中,當電熱電器產業產品選擇菜單選項時,此時的高可靠壓力開關正處于閉合狀態,即單片機的ZERO端口檢測到的信號是方波信號;當單片機控制的繼電器K131處于閉合狀態時,此時加熱模板電熱盤會被連接到電路當中,給予電路加熱的口令,讓產品處于加熱的狀態,直至鍋內的水沸騰以后,其產品上的浮子就會漂浮起來,讓壓力鍋內鍋和鍋蓋形成一個密閉的容器,隨后當產品處于一直加熱的狀態時,鍋內的壓力會持續增大,壓力會導致電熱盤發生向下的位移趨勢,從而當其鍋內壓力達到預設壓力、電熱盤達到預設距離時,壓力的開關就會自動斷開,此時電熱盤就會被強制停止加熱,而后當單片機檢測到高可靠壓力開關已經處于斷開的狀態時,它會控制繼電器的開關也斷開與電源的連接,進而將工序遷移到保壓的狀態,降低經濟投入的同時,也為社會的進一步發展奠定了良好基礎。
總而言之,近年來隨著我國社會主義市場經濟的不斷發展,電熱電器制造業產業數量不斷增多,市場規模逐漸擴大的當代社會,為保證企業在激烈社會主義市場中的長期穩定發展,企業相關管理人員應將一種以過零檢測電路為基準,通過結合相關弱電信號數據信息,再而借助單片機來對外部壓力開關的狀態進行檢測的新型檢測技術——華陸高可靠壓力開關檢測電路應用到日常的產品生產過程中,究其原因是因?yàn)檫@種開關檢測裝置自一定程度上不僅不受其他器件、電路以及單片機的影響下,無論是在保證產品的及時斷電,降低安全事故的發生頻率等方面都具有顯著優勢,與此同時,這種高可靠壓力開關的應用還能有效地避免傳統檢測電路泄壓以及掀蓋狀況的發生,為企業經濟效益的提高、社會效益的發展打下了堅實基礎,也為中國電熱電器產業在國際中社會地位的提升創造了良好環境。
