加工定制 : | 是 | 種類 : | 切斷機 |
適用對象 : | 鋼筋類 | 品牌 : | 泰銳達 |
型號 : | 63 | 材料厚度范圍 : | 20-40 |
切斷公差± : | 5 | 生產能力 : | 1000 |
切片厚度 : | 15-25 | 切斷速度 : | 6-8 |
電機功率 : | 22 | 外形尺寸 : | 1600*900*2200 |
重量 : | 1.5T |

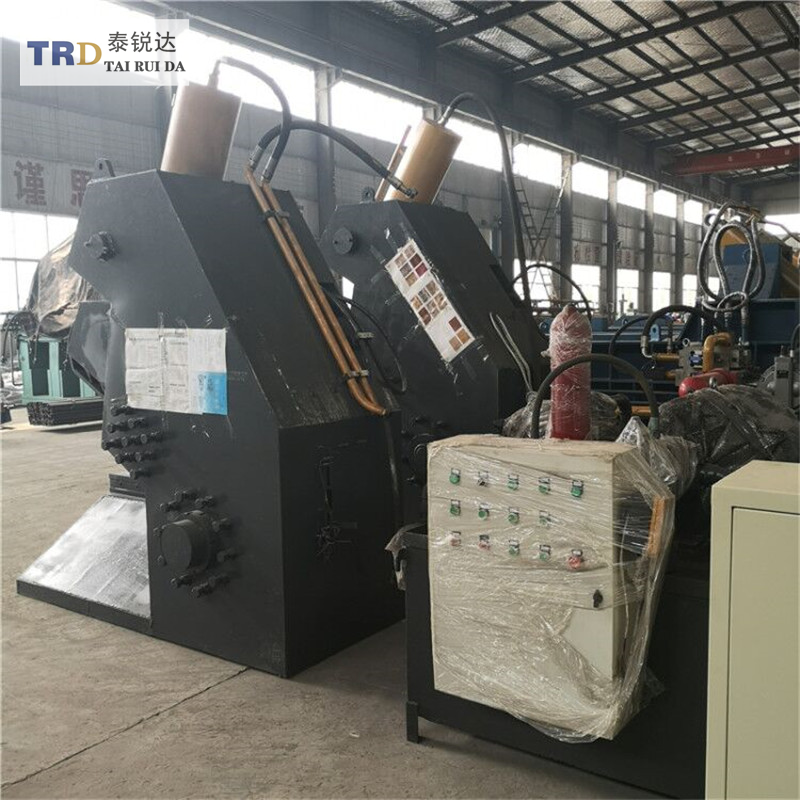

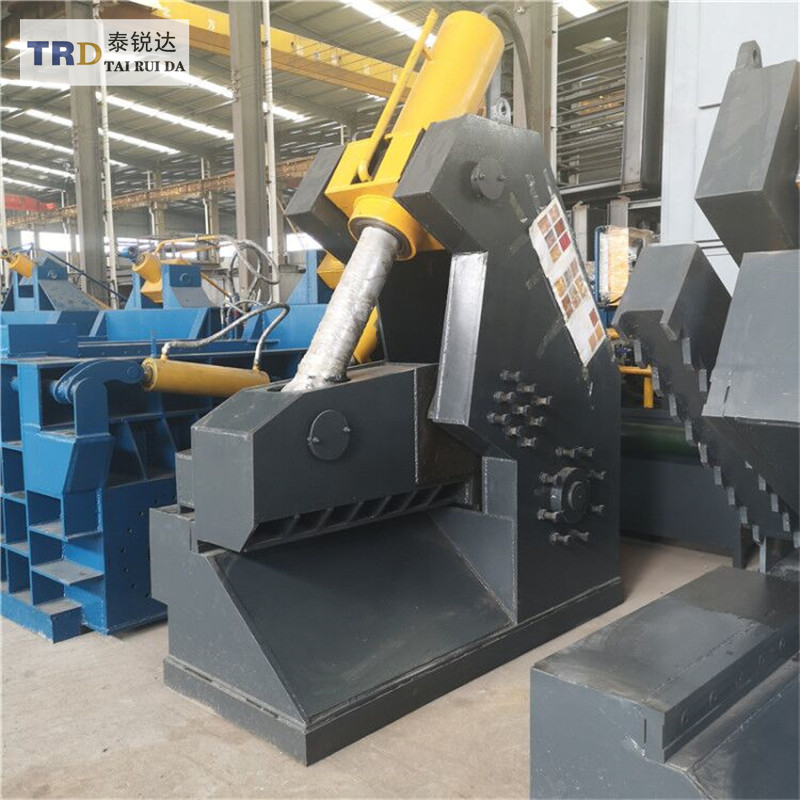

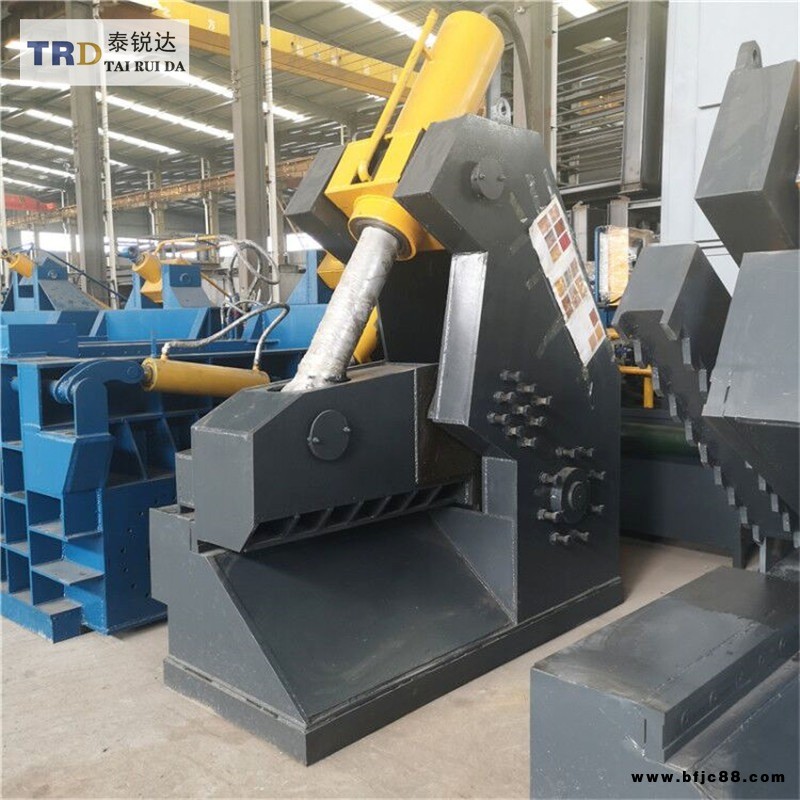

工字鋼虎頭剪 泰銳達移動式工字鋼虎頭剪 剪切斷面大操作方便
虎頭剪切機采用液壓傳動與機械傳動式剪斷機相比,具有體積小、重量輕、慣性小、噪音低、動作平穩、操作方便,易于實現過載保護。剪切機是用于切斷金屬材料的一種機械設備。在軋制生產過程中,大斷面的鋼錠和鋼坯經過軋制后,其斷面變小,長度增加。為了滿足后繼工序和產品尺寸規格的要求,各種鋼材生產工藝過程中都有剪切工序。本設備具有手動、自動功能。操作控制方便、簡單,剪刀口在工作過程中的任何位置都能剪切和停止。并可根據被剪物料的大小,任意控制剪切口的大小,以取得高的工作效益。本設備技術參數合理,適用范圍廣,耗能低,廣泛應用于廢金屬回收加工業、中小型煉鋼廠的金屬剪斷,為回爐冶煉提供爐料。
虎頭剪切機的使用范圍:
1.本設備主要用于廢舊物資回收加工行業,中小型鋼廠對各種斷面形狀如圓鋼、方鋼、槽鋼、角鋼、工字鋼、鋼板、鋼管等廢金屬的冷態剪斷。
2.本設備采用液壓傳動。與機械傳動式剪斷機相比,具有體積小、重量輕、慣性小、噪音低、動作平穩、操作方便,易于實現過載保護。
3.本設備具有手動、自動功能。操作控制方便、簡單,剪刀口在工作過程中的任何位置都能剪切和停止。并可根據被剪物料的大小,任意控制剪切口的大小,以取得高的工作效益。
4.本設備技術參數合理,適用范圍廣,耗能低,廣泛應用于廢金屬回收加工業、中小型煉鋼廠的金屬剪斷,為回爐冶煉提供爐料。
工作原理:
剪切機由剪切刀、剪切油缸、滑塊壓合刀、下刀座、壓合油缸等組成,剪切工作運行時,液壓泵站(動力輸出源)給壓合油缸供油讓滑塊壓合刀推到下刀座上,完成物料的固定壓緊,然后液壓泵站在給剪切油缸供油使剪切刀下行完成剪切步驟。剪切完成后液壓泵站在給剪切油缸和壓合油缸先后液壓油回流驅動下完成回程動作。
虎頭剪切機產品特點:
1、虎頭剪切機適用范圍廣、工作效率高、操作簡單、維護方便、主機既可安裝于室內也可安裝在室外;
2、該系列鱷魚式剪切機結構緊湊、機械性能可靠;
3、工作刀口長度:500mm—1200mm,剪切力60T—250T,適用不同規模、不同要求用戶選擇;
4、安裝不須底腳螺絲,無電源地方可選裝柴油機驅動;
5、強調:剪切機刀口長度和剪切力可根據用戶要求設計制作。
虎頭剪切機技術參數:
型號 | 剪切(KN) | 張口(mm) | 刀口長度(mm) | 剪切材料(mm) | 配用功率(kw) |
Q43-63 | 630 | 240 | 600 | 30*30Φ35 | 7.5 |
Q43-100 | 1000 | 280 | 600 | 35*35Φ40 | 11 |
Q43-120 | 1200 | 280 | 600 | 45*45Φ50 | 15 |
Q43-160 | 1600 | 320 | 800 | 55*55Φ60 | 18.5 |
Q43-200 | 2000 | 380 | 1000 | 65*65Φ75 | 22 |
Q43-250 | 2500 | 480 | 1000 | 70*70Φ85 | 2*15 |
Q43-315 | 3150 | 520 | 1200 | 80*80Φ90 | 2*22 |
Q43-400 | 4000 | 620 | 1200 | 90*90Φ100 | 2*33 |
Q43-500 | 5000 | 650 | 1500 | 95*95Φ110 | 2*37 |
Q43-600 | 6000 | 700 | 1600 | 105*105Φ120 | 2*45 |
