| 品牌 : | 通馳光電 | 型號 : | ZL-*** |
| 加工定制 : | 是 | 外形尺寸 : | 450（mm） |
| 適用范圍 : | 光纜 通信 電力 | 產品名稱 : | 塔用緊固件 |
| 產品認證 : | ISO9001：2000 | 特色服務 : | 提供技術支持 |
| 小包裝數 : | 1 | 訂貨號 : | TC-005 |
| 是否進口 : | 否 | 貨號 : | NLZL-005 |
| 是否跨境貨源 : | 否 |
緊固夾具用于耐張線夾、懸垂線夾、余纜架和光纜接續盒與鐵塔的連接，其主要技術參數為破斷荷載（kN）和光纜掛點位置電力塔主材的尺寸，緊固夾具配置方式為與耐張線夾、懸垂線夾、余纜架和光纜接續盒一一對應使用。

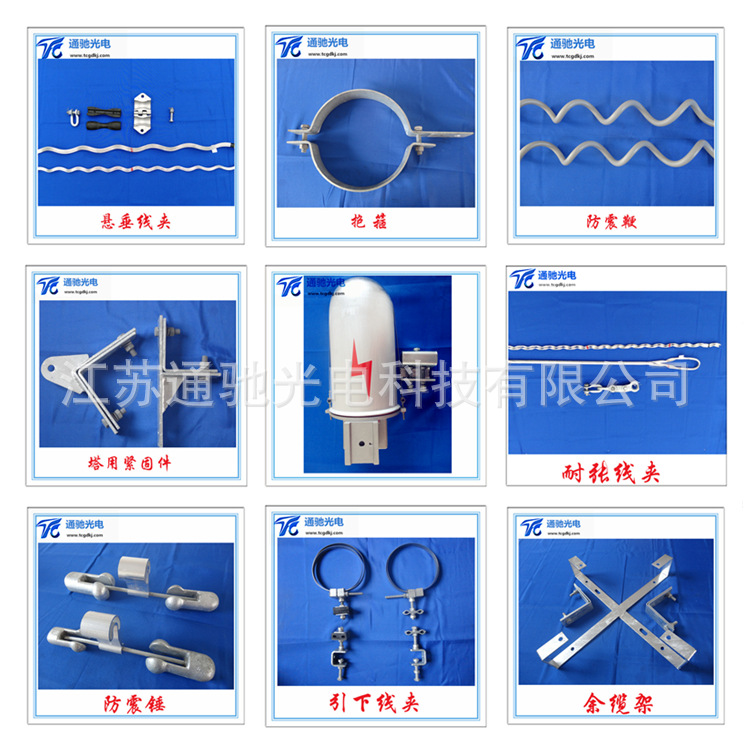

廠家生產銷售塔用直線緊固夾具、塔用耐張緊固夾具、ADSS/OGPW預絞式耐張線夾、懸垂線夾、螺旋減震器、余纜架、光纜接頭盒、防震錘、引下夾具、等光纜配套金具。
?
塔用直線緊固夾具
???塔用緊固金具?緊固件??直線塔用緊固件?緊固夾具???光纜金具
?????用途：用于耐張、懸垂線夾與鐵塔相連
產品名稱： | ZL-直線緊固件?塔用直線緊固夾具 |
品??牌： | 通馳光電 |
型??號： | ZL |
加工與否： | 是 |
規格型號： | 多款供選 |
破壞荷力： | 70KN |
我公司目前生產光纜安裝緊固夾具多種、結構各異，可根據客戶提供的具體參數，為用戶提供優質的產品，以下為幾種光纜安裝用緊固夾具的實物圖片。以便為廣大用戶提供有利參考。
?選配技術數據要求
塔形 | 型號 | 適用光纜掛點處鐵塔 | 重量 | 破壞荷力 |
直線塔用緊固件 | ZL-75 | L56-L75 | 4.5 | 70 |
ZL-100 | L80-L100 | 4.7 | 70 | |
ZL-140 | L105-L140 | 5.0 | 70 | |
ZL-175 | L145-L175 | 5.4 | 70 | |
ZL-200 | L180-L200 | 5.9 | 70 |
?
?
?
?
金具的訂貨除按設部門提供的金具型號、數量外，由于光纜金具與光纜技術參數配合要求
嚴格，也就是說兩者要有很好的相容性，否則可能導致工程失敗。通常金具與纜應作配合性
試驗后，才會有較高的可靠性。
一般金具訂貨時應提供如下技術參數：
1）光纜外徑（±0.2-0.3） ? mm
2）光纜破斷強度（UTS） ? ? KN
3）光纜 允許張力 ? ? ? ? ? KN
4）光纜每日運行張力 ? ? ? ? ? KN
5）光纜抗側壓強度 ? ? ? ? ? ? ? N/10cm
6) ?運行檔距 ? ? ? ? ? ? ? ? ? ? ? ?M
7) 光纜 外層絞絲的絞向 ? ? ? 左/右
8）短路電流容量 ? ? ? ? ? ? ? ? ? i2t/ka2s
9) 計算橫截面積 ? ? ? ? ? ? ? ? ??mm2
光纜接頭盒需要提供以下參數：
1）光纜芯數。
2）幾進幾出及對應纜經。
3）分桿用和塔用兩種，如為桿用，則需提供桿經。
