| 加工定制 : | 是 | 品牌 : | WINFOSS/韋弗斯 |
| 型號 : | WINFOSS-A21-3I | 測量范圍 : | 壓力等級：PN68 |
| 密封性能 : | ≤1×10-9Pa.m3/s | 操作壽命 : | 10萬 次 |
高壓斷路器SF6密度繼電器截止閥 SF6截止閥 SF6校表截止閥
一、產品概述
WINFOSS-A21-3I系列高壓斷路器SF6密度繼電器截止閥主要用于電力行業以SF6氣體作為滅弧介質的高壓設備中，SF6密度繼電器校驗三通閥通過操作三通閥上的手柄旋鈕，實現三通閥與設備本體氣路的通、斷，從而實現對設備本體的充氣、補氣以及SF6密度控制器的在線校驗與更換工作。
二、主要指標
1. 壓力等級：PN68；
2. 密封性能：J對漏氣率≤1×10-9Pa.m3/s；
3. 沖擊性能：600m/s2，沖擊時間：11ms
4. 操作壽命：105 次；
5. 環境溫度：-40～+75℃。
三、操作說明
WINFOSS-A21-3I系列高壓斷路器SF6密度繼電器截止閥是具有多個功能的組合式閥門，安裝在開關本體后，通過操作閥體上的手柄來實現與本體氣路的通斷，可實現如下功能的操作。
1設備正常運行時，確保閥體上的手柄上設置的狀態箭頭指示在“開/ON”位置，此時SF6密度繼電器與設備氣路接通，實時監測氣室內壓力變化；
2手柄上設置的狀態箭頭指示在“開/ON”位置，可對設備進行補氣、測試微水及純度時的取氣，直接將測試設備接頭與三通閥門預留的自封閥接頭對接即可操作；
3實現不拆卸SF6密度繼電器直接進行校驗時，旋轉手柄狀態箭頭指示在“關/OFF”位置，此時本體氣路被切斷，將測試儀的接頭與三通閥上的校驗口對接，即可進行校驗操作，操作完成后將手柄旋轉至““開/ON””狀態，然后旋緊補氣/校驗口金屬保護帽。
四、訂貨須知
定貨時請?zhí)峁┮韵聝?nèi)容，以便于我們?yōu)槟x擇合適的產品：
1. 開關本體接口的形式及尺寸和設備生產廠商；
2. 預加裝的SF6密度繼電器在線校驗三通閥接口自封閥數量、形式及尺寸，SF6密度繼電器連接部位或有過渡轉接的接口形式及尺寸；
3. 閥體材料：鋁合金、不銹鋼、黃銅；
4. SF6密度繼電器在線校驗三通閥安裝的空間尺寸。
五、注意事項
1. 設備運行時確保閥門狀態處于“開/ON”位置；
2. 進行SF6密度繼電器校驗、開關補氣、取氣操作完成后，將金屬保護帽旋緊。

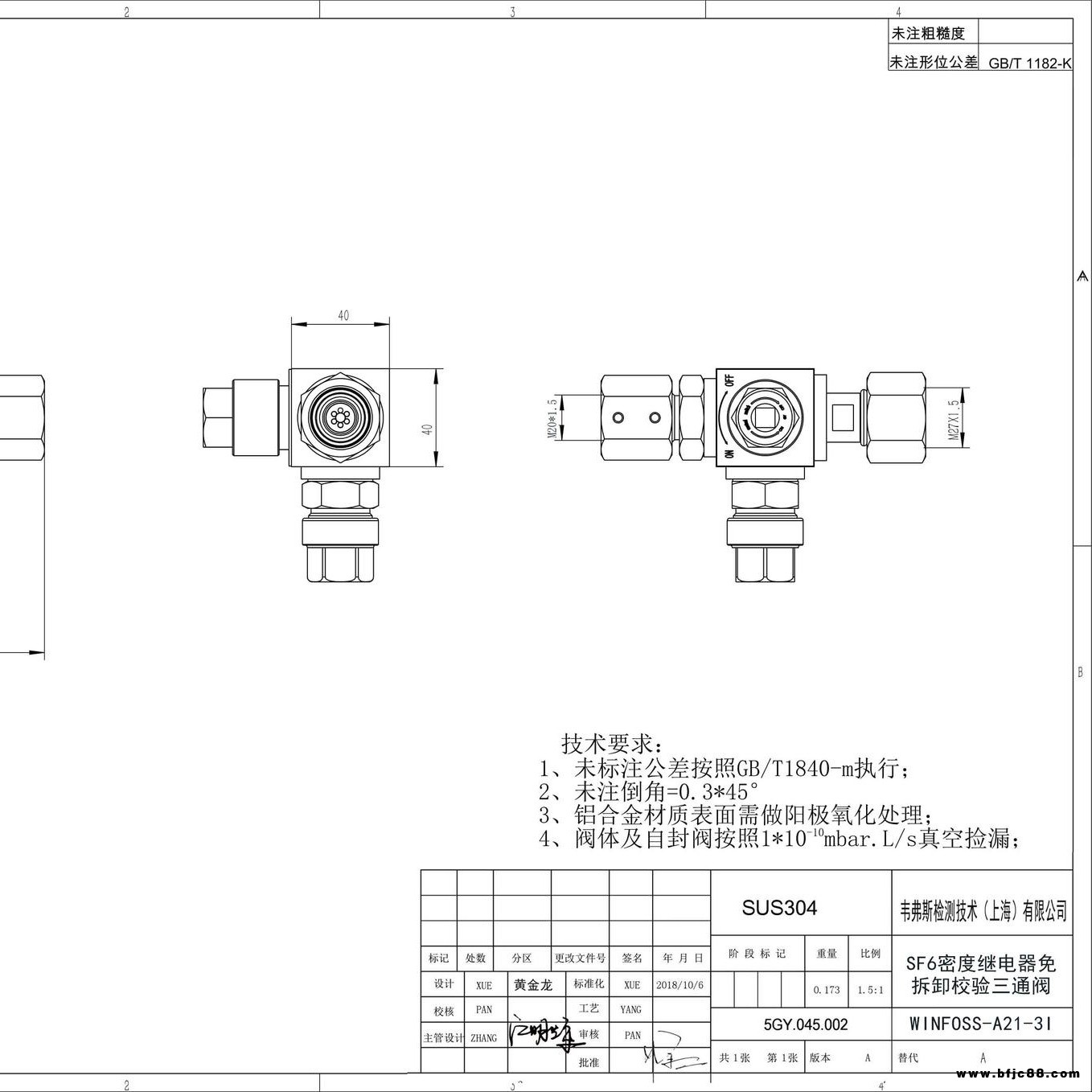

六、 附圖（產品規格尺寸圖）
