| 加工定制 : | 是 | 品牌 : | 美國卡洛特 |
| 型號 : | Carlott | 材質 : | 定制 |
| 連接形式 : | 可定制 | 公稱通徑 : | DN1-1000 |
| 適用介質 : | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質, ,氮氣,氧氣, ,液化氣,空氣 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電動，氣動，其他 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 二通式 | 標準 : | 美標，德標，國標 |
| 密封形式 : | 軟密封，硬密封 |
產品介紹：Product introduction

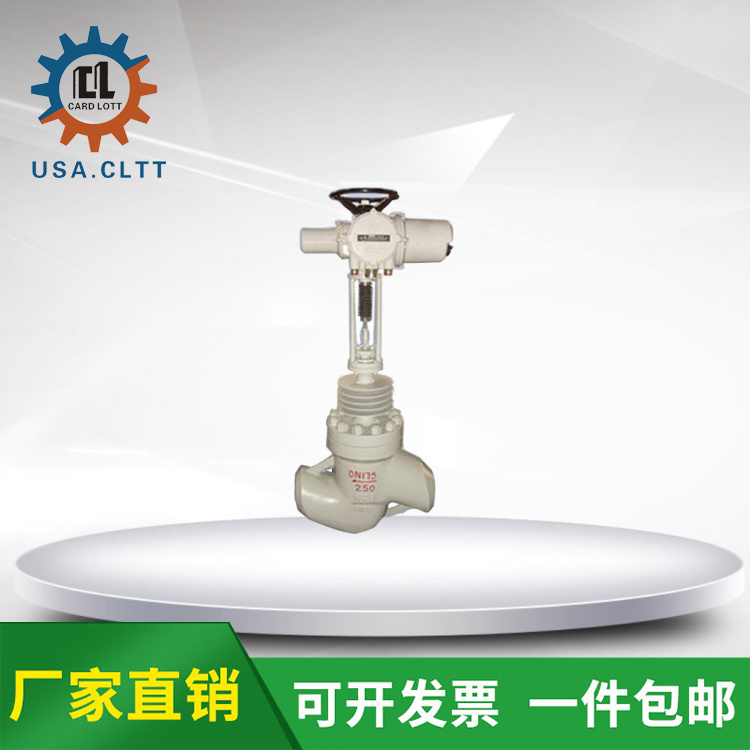

美國《CARDLOTT》卡洛特進口電動高壓單座調節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。閥芯導向部分的導向面積大，抗振性好。
電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，電動高壓調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。電動高壓調節閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特征。
產品參數：Product parameters
進口電動高壓單座調節閥 閥體參數 | ||||||||||||||
公稱通徑(hN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
籠式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
公稱壓力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃) | |||||||||||||
壓蓋形式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
閥芯形式 | 單座式、籠式 | |||||||||||||
流量特性 | 等百分比 | |||||||||||||
配置執行器類別 | 美國卡洛特、羅托克、PSL等電動執行器(客戶指定品牌亦可 | |||||||||||||
執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
進口電動高壓單座調節閥 零件材料 | |||||
1 | 閥體 | WCB | 304 | 316 | 316L |
2 | 墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 |
3 | 閥籠 | 304 | 304 | 316 | 316L |
4 | 閥芯 | 304 | 304 | 316 | 316L |
5 | 中墊 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 | PTFE石墨墊片 |
6 | 閥蓋 | WCB | 304 | 316 | 316L |
7 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
8 | 閥桿 | 304 | 304 | 316 | 316L |
9 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
10 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
11 | 填料壓蓋 | WCB | 304 | 316 | 316L |
CARDLOTT系列執行器 性能指標 | |||
項目 | 指標值 | ||
基本誤差% | 配CARDLOTTL±2.5；配PSL±1.0 | ||
回差% | 配381L ±2.0；配PSL±1.0 | ||
死區% | 1 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 30:01:00 | ||
