| 品牌 : | 英科 | 型號 : | CARX |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 旋轉式 | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 水力控制 |
| 適用介質 : | 水 | 類型(通道位置) : | 二通式 |

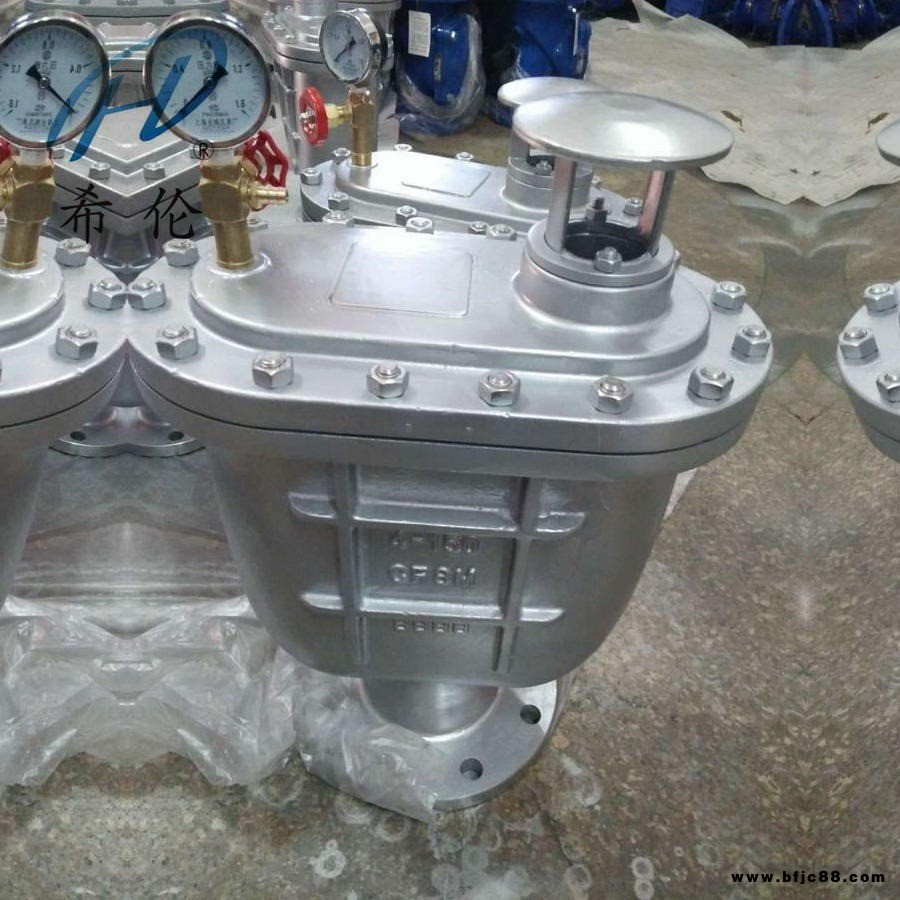

不銹復合式排氣閥 CARX復合式排氣閥 30復合式排氣閥 清水排氣閥 DN25 50 65 80 100 125 150
CARX復合式排氣閥工作原理
?當管內開始注水時，閥瓣處在開啟位置，進行大量排氣，當空 完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。注：不能在污水管道上使用
CARX復合式排氣閥每小時排氣量
| 規格DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| 立方米/小時 | 2-88 | 85-352 | 22-904 | 34-1413 | 76-3179 | 135-8831 | 212-8831 | 305-12717 | 415-17309 | 542-22608 |
CARX復合式排氣閥零件材料
| 序 號 | 名 稱 | 材 質 |
| 1 | 閥 體 | HT200 |
| 2 | 閥 蓋 | HT200 |
| 3 | 浮 球 | SUS 304 |
| 4 | 杠桿架 | 鑄銅ZH59 |
| 5 | 桿 | 鑄銅ZH59 |
| 6 | 塞 頭 | 丁睛橡膠NBR |
CARX復合式排氣閥安裝尺寸圖
?
CARX復合式排氣閥外形連接尺寸
| 型 號 | 公稱通徑 | 連接尺 寸(mm)? | ||||||
| DN(mm)? | H | L | L1 | D | D1 | D2 | z-φd | |
| CARX-1.0 CARX-1.6? | 20 | 375 | 290 | 180 | 105 | 75 | 55 | 4–12 |
| 25 | 375 | 290 | 180 | 115 | 85 | 65 | 4–14 | |
| 50 | 480 | 360 | 205 | 160 | 125 | 100 | 4–14 | |
| 80 | 520 | 405 | 245 | 195 | 160 | 135 | 4–18 | |
| 100 | 530 | 405 | 245 | 215 | 180 | 155 | 8–18 | |
CARX復合式排氣閥訂貨須知
1、①名稱型號②公稱通徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦工作壓差
2、閥門是否帶附件以便我們的為您正確選型。
3、如有特殊要求時請在訂購產品時注明
4、若已經由設計單位選定的型號，請按型號直接向我司訂購。
